JavaFX如何轻松制作动态统计图?

使用JavaFX制作统计图需导入javafx.scene.chart包,常用图表包括折线图(LineChart)、饼图(PieChart)等,核心步骤:创建数据集合(如XYChart.Series或ObservableList),实例化图表对象并绑定数据,最后将图表添加到场景布局中,支持样式和交互定制。

JavaFX 图表核心类

JavaFX 的 javafx.scene.chart 包包含以下常用图表:

  • LineChart(折线图)
  • BarChart(条形图)
  • PieChart(饼图)
  • AreaChart(面积图)
  • ScatterChart(散点图)

每个图表通过 ObservableList 动态管理数据,实时更新。


创建基础图表(附完整示例)

折线图(LineChart)

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.chart.*;
import javafx.stage.Stage;
import javafx.collections.FXCollections;
public class LineChartDemo extends Application {
    @Override
    public void start(Stage stage) {
        // 定义X轴(类别轴)
        CategoryAxis xAxis = new CategoryAxis();
        xAxis.setLabel("月份");
        // 定义Y轴(数值轴)
        NumberAxis yAxis = new NumberAxis();
        yAxis.setLabel("销售额 (万元)");
        // 创建折线图
        LineChart<String, Number> lineChart = new LineChart<>(xAxis, yAxis);
        lineChart.setTitle("2025年月度销售额");
        // 添加数据系列
        XYChart.Series<String, Number> series = new XYChart.Series<>();
        series.setName("产品A");
        series.getData().addAll(
            new XYChart.Data<>("1月", 23),
            new XYChart.Data<>("2月", 45),
            new XYChart.Data<>("3月", 32),
            new XYChart.Data<>("4月", 56)
        );
        lineChart.getData().add(series);
        Scene scene = new Scene(lineChart, 600, 400);
        stage.setScene(scene);
        stage.show();
    }
    public static void main(String[] args) {
        launch(args);
    }
}

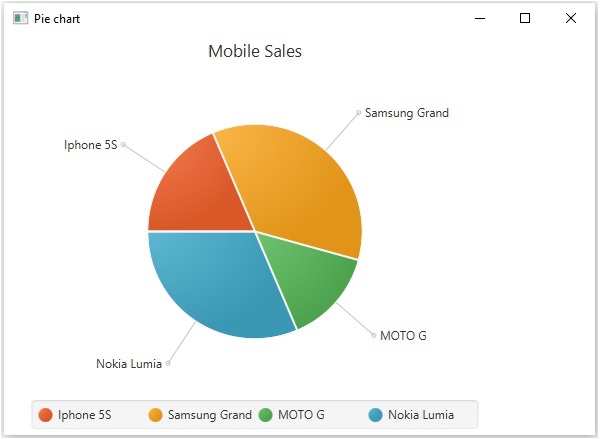

饼图(PieChart)

PieChart pieChart = new PieChart();
pieChart.setTitle("市场份额占比");
// 添加数据切片
ObservableList<PieChart.Data> pieData = FXCollections.observableArrayList(
    new PieChart.Data("产品A", 35),
    new PieChart.Data("产品B", 25),
    new PieChart.Data("产品C", 40)
);
pieChart.setData(pieData);
pieChart.setClockwise(false); // 逆时针显示
pieChart.setLabelsVisible(true); // 显示标签

条形图(BarChart)

CategoryAxis xAxis = new CategoryAxis();
xAxis.setLabel("部门");
NumberAxis yAxis = new NumberAxis();
yAxis.setLabel("预算(万元)");
BarChart<String, Number> barChart = new BarChart<>(xAxis, yAxis);
barChart.setTitle("年度部门预算");
XYChart.Series<String, Number> series = new XYChart.Series<>();
series.setName("2025年");
series.getData().addAll(
    new XYChart.Data<>("技术部", 120),
    new XYChart.Data<>("市场部", 95),
    new XYChart.Data<>("财务部", 80)
);
barChart.getData().add(series);

高级定制技巧

修改样式 (CSS)

通过CSS文件 (style.css) 定制外观:

/* 修改图表背景 */
.chart {
    -fx-background-color: #f5f5f5;
}
/* 折线图数据点颜色 */
.default-color0.chart-series-line { -fx-stroke: #3498db; }
.default-color0.chart-line-symbol { -fx-background-color: #2980b9; }
/* 饼图切片颜色 */
.data0.chart-pie { -fx-pie-color: #e74c3c; }
.data1.chart-pie { -fx-pie-color: #2ecc71; }

在Java代码中加载样式:

JavaFX如何轻松制作动态统计图?  第1张

scene.getStylesheets().add(getClass().getResource("style.css").toExternalForm());

动态更新数据

利用 ObservableList 实现实时刷新:

ObservableList<PieChart.Data> livePieData = FXCollections.observableArrayList();
PieChart liveChart = new PieChart(livePieData);
// 添加按钮更新数据
Button updateBtn = new Button("增加数据");
updateBtn.setOnAction(e -> {
    livePieData.add(new PieChart.Data("新产品", 15));
});

交互事件

为数据点添加点击事件:

for (PieChart.Data data : pieChart.getData()) {
    data.getNode().setOnMouseClicked(event -> {
        System.out.println("点击了: " + data.getName() + " - " + data.getPieValue());
    });
}

常见问题与解决

  1. 图表不显示

    • 检查坐标轴是否绑定正确
    • 确保数据系列 getData().add() 已调用
    • 验证 Scene 是否设置了图表作为根节点
  2. 数据格式错误

    • 折线图/条形图:X轴为 String 类型时需用 CategoryAxis
    • 数值轴数据必须为 Number 类型
  3. 性能优化

    • 大数据集时启用 NodeCache
      lineChart.setAnimated(false); // 禁用动画
      lineChart.setCreateSymbols(false); // 隐藏数据点符号
  4. 乱码问题
    在启动类中设置中文字体:

    public static void main(String[] args) {
        Font.loadFont(YourClass.class.getResource("字体.ttf").toExternalForm(), 12);
        launch(args);
    }

最佳实践建议

  • 模块化设计:将图表封装成自定义组件(如 SalesChart extends VBox)。
  • 数据分离:使用 Model 类管理数据,通过 FXCollections 绑定到图表。
  • 响应式布局:将图表置于 BorderPane 中心区域,随窗口自动缩放。

引用说明

  1. Oracle官方JavaFX图表教程
  2. JavaFX CSS参考指南
  3. GitHub开源项目:JFoenix(Material Design风格组件)

本文代码基于 JavaFX 17 验证,建议使用 JDK 11+ 运行,通过结合CSS与Java动态能力,可快速构建企业级数据可视化应用。
