存储虚拟化方案

构建高效灵活的数据存储架构

在当今数字化时代，数据量呈爆炸式增长，企业面临着数据存储、管理与优化等诸多挑战，存储虚拟化作为一种创新技术，为解决这些问题提供了有效的途径，它能将物理存储资源抽象、整合与优化，提升存储资源的利用率与灵活性，降低管理成本，并增强数据的安全性与可靠性，以下为您详细介绍一套全面的存储虚拟化方案。

一、需求分析

在设计存储虚拟化方案前，需深入了解企业的业务需求、现有存储环境以及未来发展规划，一家大型互联网企业，每日产生海量的用户数据，包括图片、视频、文本等各类文件，且业务高峰期对存储的 IOPS（每秒输入输出操作次数）要求极高；企业计划未来拓展新的业务线，如开展大数据分析业务，这意味着存储系统需要具备良好的扩展性以适应数据量的进一步增长与新业务对存储性能的需求，通过详细的需求调研，明确存储容量、性能、功能以及兼容性等方面的具体要求，为后续方案设计奠定基础。

需求类别	具体描述
存储容量	根据企业现有数据量及未来 3 5 年增长预测，确定所需总存储容量，如初始 100TB，预计每年增长 20%
性能要求	业务高峰时段，关键应用的存储 IOPS 不低于 10000，响应时间小于 10 毫秒
功能特性	支持数据快照、克隆、远程复制等数据保护功能，具备自动化的数据分层与迁移能力
兼容性	与现有服务器操作系统（如 Linux、Windows）、数据库系统（如 MySQL、Oracle）以及应用程序（如企业资源规划 ERP 系统、客户关系管理 CRM 系统）兼容

二、存储虚拟化技术选型

目前主流的存储虚拟化技术主要有块级虚拟化、文件级虚拟化和对象级虚拟化三种。

（一）块级虚拟化

原理：在磁盘块级别对存储进行抽象，将物理磁盘的块映射为逻辑块，多个物理磁盘的块可以组合成一个连续的逻辑卷供主机使用，将 4 个 1TB 物理磁盘通过块级虚拟化技术组合成一个 4TB 的逻辑卷，主机看到的是一个整体的存储空间，而无需关心底层物理磁盘的具体布局。

优势：性能高，能充分利用物理磁盘的性能，适用于对 IOPS 和响应时间要求苛刻的企业级应用，如数据库应用；可灵活配置存储容量，根据实际需求动态调整逻辑卷的大小。

应用场景：常用于企业的关键业务系统存储，如金融交易系统、数据库系统等，这些系统对存储性能和数据一致性要求极高，块级虚拟化能满足其高性能和灵活扩展的需求。

（二）文件级虚拟化

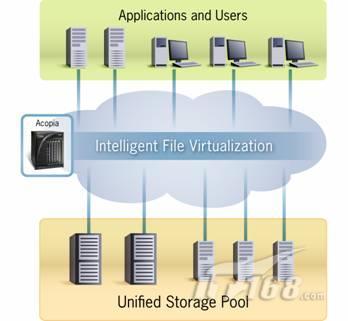

原理：基于文件系统层进行虚拟化，将不同的文件系统或文件目录整合到一个统一的视图中，企业有多个不同部门的文件服务器，每个服务器有不同的文件系统格式和目录结构，通过文件级虚拟化技术，将这些分散的文件系统整合为一个虚拟的文件存储池，用户可以通过统一的访问接口访问所有文件，就像访问本地文件一样方便。

优势：易于管理和部署，无需对现有文件系统进行大规模改造；支持多平台文件访问协议（如 NFS、CIFS），方便不同操作系统的客户端访问；可实现文件级别的数据共享与协作，提高办公效率。

应用场景：适用于企业内部的文件共享与协作环境，如办公文档存储、设计图纸共享等场景，员工可以在不同地点通过网络方便地访问和共享文件。

（三）对象级虚拟化

原理：将数据以对象的形式存储和管理，每个对象包含数据本身、元数据以及相关的操作方法，对象存储设备将数据划分为多个对象，并为每个对象分配唯一的标识符，通过对象存储接口进行数据的读写操作，在云存储服务提供商的数据中心，大量的图片、视频等非结构化数据被存储为对象，用户上传或下载数据时，实际上是对对象的操作。

优势：可扩展性强，能够轻松应对海量非结构化数据的存储与管理；数据冗余和容错能力强，通过多副本或纠删码技术确保数据的可靠性；元数据丰富，便于数据的分类、检索和管理。

应用场景：广泛应用于云存储服务、大数据处理、多媒体内容分发等领域，如在线视频平台的视频存储与播放、社交媒体平台的图片存储与分享等。

综合考虑企业的需求特点，对于上述互联网企业，由于其对性能和扩展性的极高要求，可采用块级虚拟化技术构建核心业务存储系统，以满足数据库等关键应用的高性能需求；利用文件级虚拟化技术搭建企业内部的文件共享平台，方便员工日常办公文件的存储与协作。

三、存储架构设计

基于选定的存储虚拟化技术，设计合理的存储架构是确保方案成功实施的关键，以下是采用块级虚拟化技术构建企业核心业务存储系统的架构示例。

（一）前端连接层

主机总线适配器（HBA）卡：服务器通过 HBA 卡连接到存储网络，实现与存储设备的高速数据传输，选择支持高速接口标准（如 PCIe 4.0）的 HBA 卡，以满足高 IOPS 需求，某品牌企业级 HBA 卡，传输速率可达 16Gbps，能有效保障数据在服务器与存储设备之间的快速流动。

光纤通道交换机：构建高性能的光纤通道（FC）网络，连接服务器的 HBA 卡与存储设备，光纤通道具有高带宽、低延迟的特点，适合企业关键业务对存储性能的要求，如一款 32Gbps 端口速率的光纤通道交换机，可提供充足的带宽支持多台服务器同时访问存储设备，确保数据传输的顺畅。

（二）存储控制器层

智能存储控制器：作为存储系统的核心管理部件，负责管理物理磁盘、创建逻辑卷、分配存储资源以及处理数据缓存等任务，智能存储控制器具备强大的数据处理能力和智能算法，可根据业务负载自动优化数据分布和缓存策略，某型号智能存储控制器配备了多核处理器和大容量缓存内存，能够实时监测存储系统的运行状态，动态调整数据读写策略，提升整体存储性能。

电池备份单元（BBU）：为存储控制器提供不间断电源供应，确保在市电断电或电源波动时，存储控制器能正常运行一段时间，避免数据丢失或损坏，BBU 的续航能力应根据企业业务的重要性和恢复时间目标（RTO）来确定，一般要求能维持系统运行 15 30 分钟以上。

（三）物理存储层

固态硬盘（SSD）：选用高性能的企业级 SSD 作为存储系统的一级存储介质，用于存放经常访问的热数据，如数据库的日志文件、索引文件等，SSD 具有极高的 IOPS 和极低的响应时间，能显著提升存储系统的性能，一款采用 3D NAND 闪存技术的企业级 SSD，顺序读取速度可达 5GB/s，顺序写入速度可达 4GB/s，随机读取 IOPS 高达 100,000，可满足企业关键业务对存储性能的极致要求。

机械硬盘（HDD）：将大量相对不活跃的冷数据存储在 HDD 上，以降低成本，HDD 具有大容量、低成本的优点，适合长期保存历史数据，4TB 容量的企业级 HDD，转速为 7200RPM，可用于存储归档数据、备份数据等。

RAID 配置：通过 RAID（独立磁盘冗余阵列）技术将多个物理磁盘组合成不同的阵列模式，以提高数据的可靠性和性能，对于核心业务数据，可采用 RAID 10 或 RAID 5 等提供数据冗余和较高性能的阵列模式；对于非关键数据，可采用 RAID 6 或 RAID 1 等侧重于数据可靠性的阵列模式，在 RAID 10 阵列中，数据被同时写入两个不同的物理磁盘，读取时可并行从两个磁盘获取数据，大大提高了数据的读写速度和可靠性。

四、数据管理与保护

（一）数据管理

数据分层：根据数据的访问频率、重要性等因素，将数据自动分层到不同性能和成本的存储介质上，将频繁访问的热数据存储在高速的 SSD 层，随着时间推移逐渐变为温数据后，自动迁移到性能稍低但容量更大的混合存储层（如由 SSD 和 HDD 组成的混合阵列），最终变为冷数据后存储在成本低廉的 HDD 层，通过数据分层，既能保证业务所需的存储性能，又能降低总体存储成本。

数据压缩与去重：对存储的数据进行在线压缩和去重处理，减少实际占用的存储空间，数据压缩算法可采用高效的无损压缩算法，如 LZ77、LZ78 等，在不影响数据质量的前提下大幅降低数据量；数据去重则通过识别和消除重复的数据块，进一步提高存储空间利用率，经过数据压缩和去重处理后，某些类型的文件存储空间可节省 30% 50%。

（二）数据保护

快照与克隆：定期创建存储系统的快照，即某一时刻的数据镜像，以便在发生数据错误或丢失时能够快速恢复到正常状态，快照可以基于逻辑卷或特定的数据集进行创建，创建过程快速且对业务系统的影响较小，每天凌晨对数据库逻辑卷创建一次快照，当白天发生数据误删除或被干扰加密时，可通过快照快速恢复到前一天的数据状态，还可利用克隆技术创建数据的完整副本，用于测试开发环境或数据备份。

远程复制：将本地存储系统中的数据异步或同步复制到异地的灾难恢复站点，以防止因本地数据中心发生灾难（如火灾、地震、洪水等）导致数据丢失，远程复制的距离可根据企业的灾备策略确定，一般在几十公里到几百公里不等，企业将本地数据中心的数据实时同步复制到位于另一个城市的灾备中心，当本地数据中心发生故障时，可在几分钟内切换到灾备中心继续业务运营，最大限度地减少停机时间和数据损失。

五、监控与维护

（一）监控

性能监控：实时监测存储系统的各项性能指标，如 IOPS、响应时间、带宽利用率、CPU 使用率、缓存命中率等，通过专业的存储监控软件，设置阈值报警机制，当性能指标超出正常范围时及时发出警报，当存储系统的 IOPS 持续低于设定的阈值（如 5000）超过 10 分钟时，监控系统自动发送邮件通知管理员进行检查和处理。

容量监控：跟踪存储系统的容量使用情况，包括已用空间、剩余空间、逻辑卷容量等信息，提前预测容量增长趋势，以便在容量即将耗尽前采取扩容措施，当某个逻辑卷的使用率达到 80%时，监控系统提醒管理员准备扩容操作。

状态监控：监控存储设备的硬件状态、网络连接状态以及软件运行状态等，及时发现硬件故障（如磁盘损坏、控制器故障等）和软件异常（如进程崩溃、配置错误等），并采取相应的修复措施，当检测到某块磁盘出现坏道时，自动将其标记为离线状态，并将该磁盘上的数据迁移到其他正常磁盘上。

（二）维护

硬件维护：定期对存储设备进行巡检和维护，包括清洁设备、检查硬件连接、更换老化部件等，按照设备厂商的建议制定维护计划，每季度对光纤通道交换机进行端口检查和清洁，每年对服务器的 HBA 卡进行固件升级等操作。

软件维护：及时更新存储系统的软件版本，包括存储控制器的管理软件、监控软件以及驱动程序等，软件更新通常包含性能优化、安全破绽修复和新功能添加等内容，当存储厂商发布了新的软件版本时，先在测试环境中进行升级测试，验证无误后再在生产环境中进行升级操作。

六、实施步骤与注意事项

（一）实施步骤

1、规划与设计阶段：完成需求分析、技术选型和架构设计后，制定详细的项目实施计划，包括设备采购清单、人员分工、时间节点安排等内容，确定在一个月内完成设备采购与到货验收，两个月内完成存储系统的安装与调试等工作。

2、设备采购与安装阶段：按照采购清单购买所需的存储设备、服务器、网络设备以及软件许可证等物资，设备到货后，进行安装与上架工作，包括服务器安装操作系统、安装 HBA 卡、连接光纤通道交换机以及存储设备的安装与配置等操作，此过程需严格按照设备厂商的安装指南进行操作，确保设备正确安装与连接。

3、存储系统配置阶段：在存储控制器上创建逻辑卷、配置 RAID 阵列、设置数据分层策略、启用数据保护功能（如快照、远程复制等）以及进行网络配置等操作，根据企业的业务需求和数据特性，合理划分逻辑卷的大小和属性，优化数据存储布局，针对数据库应用创建一个 2TB 的逻辑卷，并设置为 RAID 10 阵列模式。

4、测试与优化阶段：在存储系统配置完成后，进行全面的功能测试和性能测试，功能测试包括数据读写、快照创建与恢复、远程复制等功能的验证；性能测试则模拟企业实际业务场景，测试存储系统的 IOPS、响应时间、吞吐量等性能指标是否满足需求，根据测试结果对存储系统进行优化调整，如调整缓存参数、优化数据布局等操作。

5、上线与运维阶段：经过测试与优化后，将存储系统正式上线投入业务运营，上线后持续监控系统的运行状态，及时处理可能出现的问题和故障，建立完善的运维管理制度和应急预案，确保存储系统的稳定可靠运行。

（二）注意事项

1、兼容性问题：在方案设计与实施过程中，务必充分考虑存储系统与企业现有服务器、网络设备以及应用程序的兼容性，在采购设备和软件之前，进行详细的兼容性测试和评估，避免因兼容性问题导致系统无法正常运行或出现性能下降的情况。

2、数据迁移风险：如果企业已有现有存储系统需要迁移到新的存储虚拟化平台上，数据迁移过程中存在数据丢失、损坏或业务中断的风险，在数据迁移前必须制定详细的迁移计划和备份策略，采用可靠的数据迁移工具和技术，并在迁移过程中密切监控数据迁移的状态和完整性。

3、培训与技术支持：存储虚拟化技术相对复杂，对企业的 IT 运维人员提出了较高的要求，在方案实施过程中，组织相关人员参加设备厂商提供的技术培训课程，使其熟悉存储系统的管理、维护和故障排除方法，与设备厂商签订技术支持服务协议，确保在遇到问题时能够及时获得专业的技术支持和帮助。

七、归纳

本存储虚拟化方案通过深入分析企业需求，选择合适的存储虚拟化技术，精心设计存储架构、数据管理与保护策略以及监控与维护机制，为企业构建了一个高效、灵活、可靠的存储环境，在实施过程中，严格遵循实施步骤并注意相关事项，可有效提升企业的存储资源利用率和管理效率，降低运营成本，同时保障数据的安全性和业务的连续性，随着企业业务的不断发展和技术的进步，存储虚拟化方案也将持续演进和优化，以适应企业不断变化的需求。

FAQs

（一）问：存储虚拟化技术能否提高数据的安全性？

答：存储虚拟化技术在一定程度上可以提高数据的安全性，通过数据快照功能可以快速恢复误删除或损坏的数据；远程复制功能可将数据备份到异地灾备中心，防止本地灾难导致的数据丢失；一些存储虚拟化平台还提供了数据加密、访问控制等功能，进一步增强数据的安全性，数据安全性是一个综合性的问题，还需要结合网络安全措施、用户权限管理等多方面来保障。

（二）问：实施存储虚拟化方案是否需要对企业现有业务系统进行大规模改造？

答：这取决于企业现有业务系统与存储系统的耦合程度以及所选存储虚拟化技术的兼容性，如果企业现有业务系统对存储系统的依赖较强且与新的存储虚拟化平台不兼容，可能需要对业务系统进行一定的改造和适配工作，但在大多数情况下，通过合理的规划和技术选型，可以尽量减少对现有业务系统的改造工作量，选择支持现有操作系统和应用程序接口（API）的存储虚拟化产品，或者采用渐进式的迁移策略，逐步将业务系统迁移到新的存储平台上。

小编有话说：企业在构建或升级存储系统时，应充分重视存储虚拟化技术的应用，它不仅能帮助企业优化存储资源配置、提升性能和降低成本，还能增强数据的安全性和可靠性，但在实施过程中，要结合自身实际情况进行细致的规划和严谨的操作哦！
