DIP开关是啥

一、什么是DIP开关？

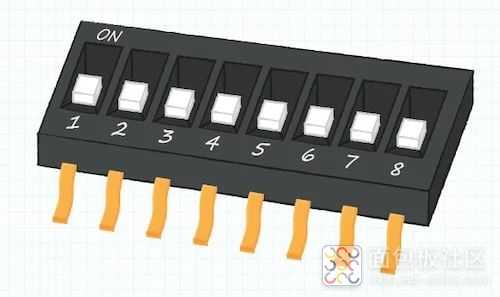

DIP开关（Dual In-line Package Switch）是一种小型手动电子开关，通常以多组独立开关的形式集成在双列直插式封装（DIP）模块中，它通过物理拨动开关的“开”或“关”状态，改变电路的通断配置，广泛用于硬件设备的参数设定、功能模式选择或地址编码等场景。

二、DIP开关的核心结构与工作原理

1、物理结构

封装：采用标准DIP封装，与集成电路芯片尺寸相似，便于安装在电路板上。

触点：每个开关单元包含金属弹片和触点，通过拨动改变接触状态。

排列：常见规格包括4位、8位、16位等，呈双列平行排列。

2、工作原理

手动拨动开关时，内部金属弹片与触点连接或断开，形成高电平（ON）或低电平（OFF）信号，电路根据组合状态执行预设逻辑。

三、DIP开关的主要类型

1、滑动式DIP开关

通过横向滑动拨杆切换状态，稳定性高，适用于工业设备。

2、旋转式DIP开关

需用工具调节，防误触设计，常见于精密仪器。

3、贴片式DIP开关

体积更小，兼容SMT工艺，适合高密度电路板。

四、DIP开关的典型应用场景

1、硬件地址配置

早期计算机内存模块通过DIP开关设置物理地址。

2、设备功能模式切换

工业控制器中通过DIP组合选择通信协议（如RS-232/485）。

3、电路参数校准

调节传感器灵敏度或电源输出电压。

五、DIP开关的优缺点对比

优点	缺点
成本低，无需编程	依赖人工操作，易误触
物理隔离，抗干扰强	不支持远程控制
长期稳定性高	占用PCB空间较大

六、如何正确使用与维护DIP开关？

1、操作规范

断电后调节，避免电弧损坏触点。

使用无静电工具（如塑料镊子）拨动。

2、维护建议

定期用无水酒精清洁触点，防止氧化。

避免频繁切换（机械寿命约2000次）。

七、DIP开关的替代方案

随着技术发展，部分场景被数字配置方式取代：

跳线帽（Jumper）：成本更低，但易丢失。

EEPROM芯片：可存储多次配置，支持软件修改。

拨码开关矩阵：集成度高，适合复杂逻辑需求。

引用说明

本文参考了以下资料：

1、*Electromechanical Components Handbook*（第5版，2018年）

2、Omron官方技术文档《DIP Switch Selection Guide》

3、IEEE标准《Manual Switches for Electronic Equipment》（IEEE 315-1975）
