光电图像技术是结合光学、电子学、计算机科学等多学科的交叉技术，通过光电转换设备（如摄像头、传感器）捕捉目标物体的光学信息，并将其转化为数字信号进行处理与分析，其核心目标是从图像中提取有用信息，服务于工业检测、医疗诊断、人工智能等领域。

核心技术与原理

光电转换原理

通过光电传感器（如CCD或CMOS）将光信号转换为电信号，光照射到传感器表面时，光子被半导体材料吸收，产生光生电荷，形成与光照强度对应的电信号。

• CCD传感器：电荷耦合器件，通过电荷转移逐行读取信号，分辨率高但功耗较大。
• CMOS传感器：互补金属氧化物半导体，集成度高、功耗低，适合高速拍摄。

图像处理算法

对采集的原始图像进行增强、滤波、特征提取等操作，常用算法包括：

• 降噪算法：如高斯滤波、中值滤波，用于抑制传感器噪声。
• 边缘检测：如Canny算子、Sobel算子，用于提取目标轮廓。
• 深度学习：卷积神经网络（CNN）用于图像分类、目标检测。

光源与照明技术

光源设计直接影响图像质量,常见方案包括：

• 均匀漫射光：用于减少阴影（如工业表面检测）。

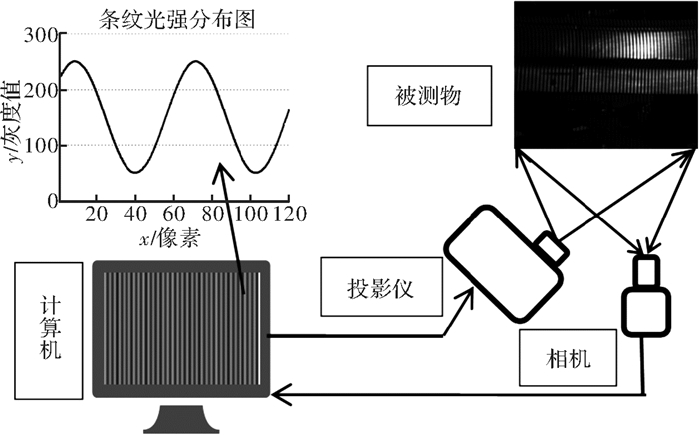

• 结构光：通过激光条纹或投影图案生成三维轮廓（如人脸识别）。
• 频闪控制：高速同步闪光消除运动模糊（如体育摄影）。

典型应用场景

发展趋势与挑战

1. 高分辨率与高速化：需突破传感器制造工艺限制，提升帧率与像素密度。
2. 智能化处理：结合AI实现实时分析，降低人工干预需求。
3. 微型化与集成化：开发小型化模组（如手机摄像头），适应更多场景。
4. 挑战：复杂环境下的抗干扰能力（如低光照、强反光）、数据隐私保护。

问题与解答

问题1：光电图像技术在工业检测中如何提高缺陷识别准确率？
解答：通过高分辨率传感器采集清晰图像，结合自适应阈值分割、形态学处理等算法提取缺陷特征，并利用深度学习模型（如ResNet）训练缺陷分类器，可显著提升识别精度。

问题2：CMOS传感器相比CCD传感器的优势是什么？
解答：CMOS传感器具有更低的功耗、更高的集成度（可集成ADC等模块），且成本更低，适合大规模量产设备（如手机摄像头），但在噪声控制方面略逊于CCD
