光谱图像技术

光谱图像技术

定义与原理

光谱图像技术是一种通过获取物体在不同波长下的光谱信息,并结合空间分布信息来形成图像的技术，它基于物体对不同波长光的吸收、反射或发射特性差异，从而揭示物体的成分、结构、状态等信息。

（一）光谱形成原理

当光线照射到物体表面时,物体与光相互作用，对于透明或半透明物体，光会部分透过并在内部发生散射、吸收等过程；对于不透明物体，光主要在表面发生反射和吸收，不同物质具有不同的原子、分子结构，其内部的电子能级、化学键等特性决定了对不同波长光的响应，绿色植物中的叶绿素对特定波长的光有较强的吸收，这使得其在光谱图像中呈现出独特的光谱特征。

（二）图像构建原理

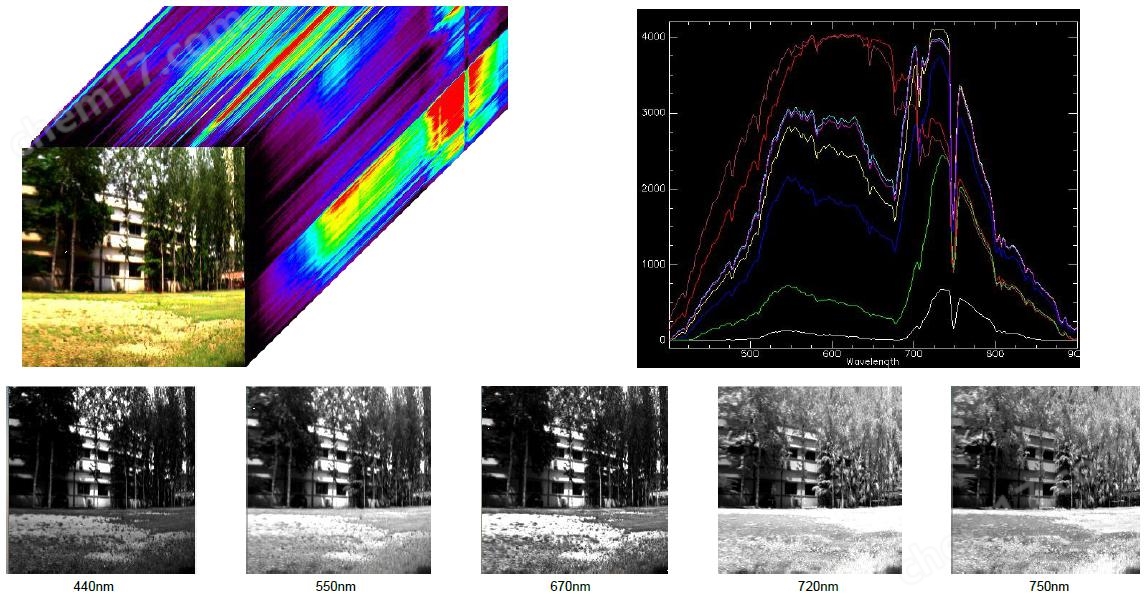

通过光学系统将物体发出的或反射的光信号收集起来,然后利用光谱仪等设备对光进行分光处理，将其分解成不同波长的光谱成分，通过探测器记录下每个波长对应的光强信息，并按照空间位置进行排列，最终形成光谱图像，在光谱图像中，每个像素不仅包含了空间位置信息，还包含了该位置处物体的光谱信息，即不同波长下的光强值。

关键技术

（一）光谱仪技术

光谱仪是光谱图像技术的核心设备之一,其作用是将复色光分解为单色光，并精确测量不同波长光的强度，常见的光谱仪类型有棱镜光谱仪、光栅光谱仪和傅里叶变换光谱仪。

• 棱镜光谱仪：利用棱镜对不同波长光的折射率不同来实现分光，其优点是结构简单、成本低，但分辨率相对较低，且受温度影响较大。
• 光栅光谱仪：通过光栅的衍射效应进行分光，具有分辨率高、波长范围广等优点，是目前应用较为广泛的光谱仪类型。
• 傅里叶变换光谱仪：基于干涉原理，通过对干涉图进行傅里叶变换得到光谱信息，具有高通量、快速扫描、分辨率可调节等优点，但结构相对复杂，成本较高。

（二）图像采集与处理技术

为了获取高质量的光谱图像,需要精确的图像采集系统和有效的图像处理算法。

• 图像采集：通常采用电荷耦合器件（CCD）或互补金属氧化物半导体（CMOS）相机作为探测器，这些探测器能够将光信号转换为电信号，并通过模数转换器转换为数字信号，以便后续处理，在采集过程中，需要控制曝光时间、增益等参数，以确保图像的亮度和对比度合适。
• 图像处理：包括降噪、校正、特征提取等步骤，降噪可以采用滤波算法，如中值滤波、高斯滤波等，去除图像中的噪声干扰，校正主要包括暗电流校正、平场校正等，以消除探测器本身的缺陷和光照不均匀的影响，特征提取则是从光谱图像中提取出有用的信息，如物体的光谱曲线、颜色特征、纹理特征等，以便进行进一步的分析和识别。

（三）数据分析与解译技术

光谱图像数据具有海量、高维的特点，需要采用合适的数据分析和解译方法来提取有价值的信息。

• 光谱分析：通过对光谱曲线的形状、峰值位置、强度等进行分析，可以确定物体的成分和物理状态，根据矿物的吸收光谱特征可以识别不同的矿物种类；通过分析植被的反射光谱可以评估其生长状况和叶绿素含量。
• 图像分类与识别：利用机器学习、模式识别等方法对光谱图像进行分类和识别，常用的算法有支持向量机（SVM）、随机森林（RF）、卷积神经网络（CNN）等，这些算法可以自动学习光谱图像中的特征，并将图像分为不同的类别，如土地利用类型、农作物病虫害等级等。

应用领域

（一）农业领域

• 作物生长监测：通过获取农作物的光谱图像，可以实时监测作物的生长状况，如叶面积指数、生物量、叶绿素含量等，利用植被指数（如归一化差值植被指数NDVI）可以快速评估作物的覆盖度和生长活力，为精准农业提供决策依据。
• 病虫害检测：病虫害会导致农作物的光谱特征发生变化，通过分析光谱图像可以及时发现病虫害的发生，并采取相应的防治措施，小麦锈病会使小麦叶片的反射光谱在特定波段出现异常，通过监测这些变化可以实现早期预警。
• 土壤养分分析：土壤的光谱特性与其养分含量密切相关，通过光谱图像技术可以快速分析土壤的肥力状况，为合理施肥提供指导。

（二）环境监测领域

• 水质监测：水中的溶解物、悬浮物等会对光的吸收和散射产生影响，通过分析水体的光谱图像可以监测水质的变化，如被墙物浓度、浊度等，利用高光谱图像可以识别水中的藻类种类和密度，评估水华的发生风险。
• 大气监测：大气中的气体分子、气溶胶等会对光的传播产生散射和吸收，通过光谱图像技术可以监测大气被墙物的分布和浓度，如二氧化硫、氮氧化物、颗粒物等，还可以利用卫星光谱图像监测全球气候变化，如冰川融化、森林覆盖变化等。
• 陆地生态监测：可以监测森林、草原、湿地等生态系统的变化，如植被覆盖度、土地退化、生物多样性等，通过长期监测，可以了解生态系统的动态变化规律，为生态保护和修复提供科学依据。

（三）地质勘探领域

• 矿物识别与分类：不同的矿物具有独特的光谱特征，通过光谱图像技术可以快速识别和分类矿物，为矿产资源勘查提供重要信息，在野外地质调查中，可以利用便携式光谱仪对岩石和矿石进行现场分析，确定其矿物成分和含量。
• 地质构造解译：光谱图像可以反映地表的岩石类型、地貌特征等信息，结合地质学知识，可以解译地质构造，如断层、褶皱等，这对于寻找矿产资源、评估地质灾害风险具有重要意义。

优势与局限性

（一）优势

• 丰富的信息量：光谱图像不仅包含了物体的空间信息，还包含了光谱信息，能够更全面地反映物体的特性，为分析和识别提供了更多的依据。
• 非接触式测量：可以在不接触物体的情况下获取其光谱图像，避免了对物体的破坏和干扰，适用于对珍贵文物、脆弱生态环境等的监测和分析。
• 多维度分析能力：能够同时从空间和光谱两个维度进行分析，可以实现对复杂场景的精细分类和识别，提高了分析的准确性和可靠性。

（二）局限性

• 数据量大：光谱图像的数据量通常较大，需要大量的存储空间和计算资源进行处理和分析，这对硬件设备和数据处理算法提出了较高的要求。
• 处理复杂度高：由于光谱图像的复杂性，其处理和分析过程相对复杂，需要专业的知识和技能，不同的应用场景可能需要针对性的算法和模型，增加了开发和应用的难度。
• 受环境因素影响大：光照条件、天气状况、大气干扰等环境因素会对光谱图像的质量产生影响，需要进行校正和补偿，否则可能导致分析结果的误差。

发展趋势

• 高光谱分辨率和高空间分辨率：随着技术的不断进步，光谱图像技术将朝着更高光谱分辨率和高空间分辨率的方向发展，能够更精细地获取物体的光谱和空间信息，提高分析和识别的能力。
• 微型化和便携化：为了满足现场快速检测和监测的需求，光谱图像设备将越来越小型化、便携化，同时保持高性能和高精度，这将使得光谱图像技术在更多的领域得到广泛应用，如野外地质勘探、环境应急监测等。
• 智能化处理和分析：借助人工智能、机器学习等技术，实现光谱图像的自动处理、特征提取和分类识别，提高处理效率和准确性，通过建立大数据平台，整合多源光谱图像数据，进行深度挖掘和分析，为科学研究和实际应用提供更有力的支持。
• 多模态融合：将光谱图像技术与其他成像技术（如雷达成像、热红外成像等）进行融合，充分发挥各自的优势，获取更全面、准确的信息，在农业监测中，结合光谱图像和热红外图像可以更精准地评估作物的水分状况和病虫害情况。

问题与解答

问题1：光谱图像技术中的空间分辨率和光谱分辨率分别是什么意思？它们对图像质量有什么影响？
解答：空间分辨率是指图像中能够区分的两个相邻物体的最小距离，它反映了图像在空间细节上的分辨能力，在光谱图像中，高空间分辨率可以使图像更清晰地显示物体的形状、边界和纹理等空间信息，有助于更准确地识别和分类物体，在土地利用分类中，高空间分辨率的光谱图像能够更好地区分不同地块的边界和土地覆盖类型。

光谱分辨率是指光谱图像中能够分辨的最小波长间隔,它决定了图像在光谱维度上的细分程度，高光谱分辨率可以更精确地获取物体的光谱特征，有助于识别物体的成分和物理状态，在矿物识别中，高光谱分辨率的光谱图像能够更准确地捕捉矿物的吸收峰位置和形状，从而提高矿物识别的准确性。

问题2：光谱图像技术在环境监测中有哪些具体的应用案例？
解答：在水质监测方面，通过分析水体的光谱图像，可以监测水中被墙物的浓度和分布，利用高光谱图像可以识别水中的藻类种类和密度，当藻类大量繁殖时，水体的光谱特征会发生变化，通过监测这些变化可以及时预警水华的发生，在大气监测中，光谱图像技术可以用于监测大气被墙物的分布和浓度，通过卫星光谱图像可以监测全球范围内二氧化硫、氮氧化物等被墙物的排放情况，以及沙尘暴、雾霾等气象现象的分布和变化，在土壤监测方面，光谱图像技术可以快速分析土壤的养分含量、湿度和有机质含量等，利用近地光谱图像可以评估农田土壤的肥力状况，为精准施肥提供依据
