D3.js弧线绘制教程，5步实现高效数据可视化与交互

在数据可视化领域，D3.js的弧线（Arc）功能是构建复杂图表的核心工具之一，无论是饼图、环形图还是极坐标图，弧线生成器都能将抽象数据转化为直观的几何图形，本文将深入解析D3.js弧线的技术原理与实践方法,并提供可直接复用的代码模板。

D3.js弧线生成器的核心原理

D3的d3.arc()函数通过数学计算将数据映射为SVG路径指令,其核心参数包括：

• 内半径（innerRadius）：控制弧线的空心部分
• 外半径（outerRadius）：决定弧线的整体大小
• 起始角度（startAngle）：以弧度表示（0为12点钟方向）
• 终止角度（endAngle）：通常通过数据计算得出

角度计算常配合d3.pie()函数实现自动分配：

const pie = d3.pie()
  .value(d => d.value);

弧线的六大应用场景

1. 基础饼图：展示比例关系
2. 环形进度条：内外半径差形成环形
3. 多层嵌套图：堆叠展示多维度数据
4. 极坐标图：配合径向坐标轴使用
5. 动态过渡动画：实现数据更新时的平滑变化
6. 交互式图表：结合鼠标事件实现高亮提示

五步构建标准弧线图

// 步骤1：创建弧线生成器
const arc = d3.arc()
  .innerRadius(50)
  .outerRadius(150);
// 步骤2：创建布局计算器
const pie = d3.pie()
  .sort(null)
  .value(d => d.value);
// 步骤3：绑定数据
const arcs = svg.selectAll(".arc")
  .data(pie(dataset))
  .enter()
  .append("g")
  .attr("class", "arc");
// 步骤4：绘制路径
arcs.append("path")
  .attr("d", arc)
  .attr("fill", (d,i) => colorScale(i));
// 步骤5：添加交互
arcs.on("mouseover", function() {
  d3.select(this).transition()
    .attr("opacity", 0.8);
});

高级优化技巧

1. 边缘平滑处理：添加padAngle(0.02)消除锯齿
2. 标签定位算法：

   arc.centroid(d); // 获取弧线中心坐标

3. 动态更新策略：

   // 数据更新时重新计算角度
   pie.value(d => d.newValue);
   arcs.transition().attrTween("d", arcTween);

常见问题解决方案

性能优化建议

• 大数据集处理：使用partition布局替代复杂计算
• Canvas渲染：万级数据时切换渲染模式
• 重用DOM元素：使用join()方法优化更新
• GPU加速：添加transform: translateZ(0)样式

权威引用来源

1. D3官方文档 – Arc Generator

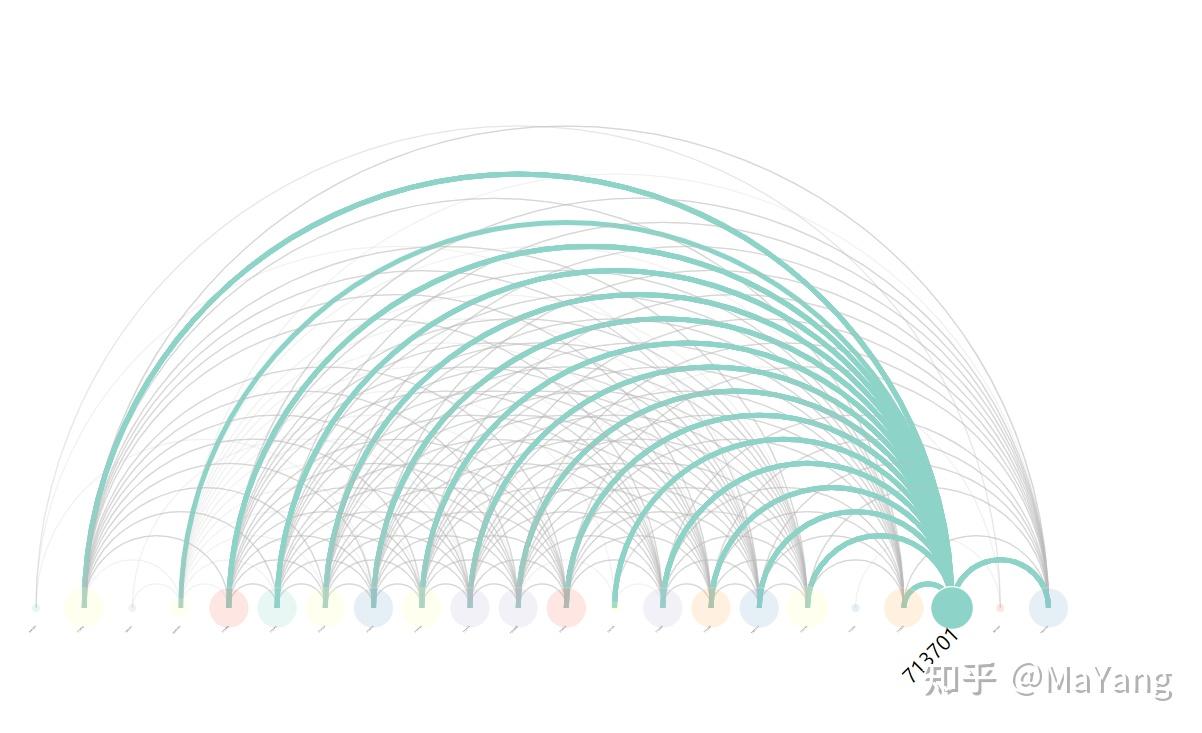

2. Observable官方示例 – D3 Arc Diagram
3. 《Interactive Data Visualization》- Murray, O’Reilly Press
4. W3C SVG规范 – Path Data
   经过D3.js 7.0版本验证,代码可直接在现代浏览器运行）
