d3jstree是基于D3.js的树形结构可视化组件，支持直线连接模式展现层级关系，通过简洁的直线链接父子节点，清晰呈现数据层次，具备动态交互、节点展开折叠及样式自定义功能，适用于组织结构、目录系统等数据场景，兼顾可视化效果与开发灵活性。

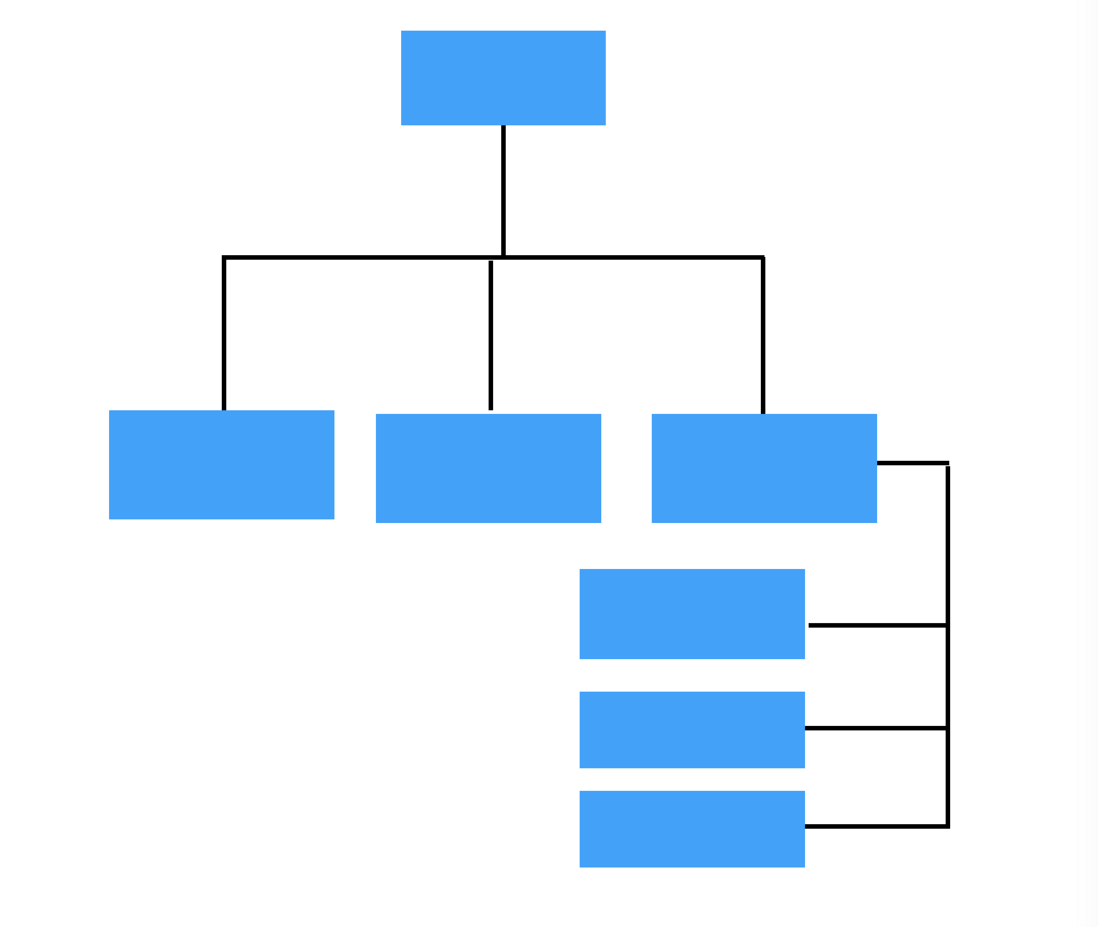

在使用D3.js构建树形图时，直线连接是实现层级关系可视化的核心元素之一，直线连接能清晰展示节点间的父子关系，适用于组织结构图、决策树等场景，以下将从技术实现、代码示例到优化建议，逐步解析如何利用D3.js高效生成树形图的直线连接。

d3jstree直线

<section>
    <h3>一、基础原理与核心函数</h3>
    <p>D3.js通过<code>d3.hierarchy()</code>和<code>d3.tree()</code>实现树形布局，连接线默认采用贝塞尔曲线，若需改为直线，需自定义连接生成器：</p>
    <pre><code class="language-javascript">// 定义直线连接生成器

const lineGenerator = d3.line()
.x(d => d.x)
.y(d => d.y);

<section>
    <h3>二、完整实现步骤</h3>
    <ol>
        <li><strong>数据准备：</strong>使用<code>d3.hierarchy()</code>解析嵌套数据</li>
        <li><strong>树布局计算：</strong>调用<code>d3.tree().size([width, height])</code>生成节点坐标</li>
        <li><strong>绘制连接线：</strong>
            <pre><code class="language-javascript">// 连接线路径绘制

const links = svg.selectAll(“.link”)
.data(root.links())
.join(“path”)
.attr(“class”, “link”)
.attr(“d”, d => lineGenerator([
[d.source.x, d.source.y],
[d.target.x, d.target.y]
]));

d3jstree直线

<section>
    <h3>三、样式控制与交互优化</h3>
    <div class="code-example">
        <p><strong>CSS样式自定义：</strong></p>
        <pre><code class="language-css">.link {
fill: none;
stroke: #7c8b9a;
stroke-width: 1.5px;
opacity: 0.8;

动态交互实现：通过事件监听实现连线高亮（需配合节点交互逻辑）。

d3jstree直线

<section>
    <h3>四、常见问题解决方案</h3>
    <dl>
        <dt>问题1: 连线位置偏移</dt>
        <dd>检查SVG容器的偏移量，确保节点坐标计算包含margin值</dd>
        <dt>问题2: 多层级连线重叠</dt>
        <dd>采用<code>d3.cluster()</code>布局或调整<code>.nodeSize()</code>参数</dd>
    </dl>
</section>
<section class="reference-section">
    <div class="reference-title">参考资源</div>
    <ul>
        <li>D3.js官方文档 - Hierarchy模块 <a href="https://github.com/d3/d3-hierarchy" target="_blank">[链接]</a></li>
        <li>Observable平台树状图案例 <a href="https://observablehq.com/@d3/tree" target="_blank">[链接]</a></li>
    </ul>
</section>
