存储器映射的概念

存储器映射是一种将计算机系统中各类存储设备及I/O端口统一编址到内存地址空间的技术，允许CPU通过访问内存指令直接操控硬件资源，简化了系统设计，实现了物理内存、外设寄存器等资源的高效访问与管理。

在计算机系统中,存储器映射（Memory-Mapped I/O）是一种通过统一地址空间管理内存与外部设备的核心技术，它允许CPU像访问内存一样操作硬件设备，从而简化了编程逻辑并提升了系统效率，以下内容将从原理、实现方式、应用场景及优势等角度展开详细解析。

存储器映射的核心原理

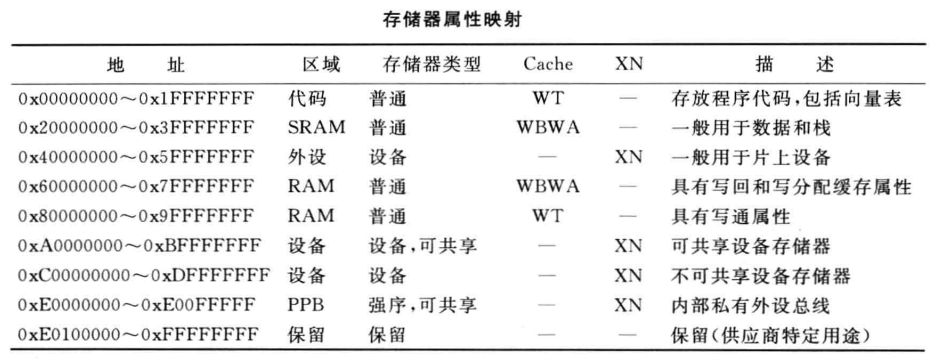

存储器映射的核心思想是将物理内存和外设寄存器映射到同一线性地址空间，CPU通过地址总线发送访问请求时，系统会根据地址范围自动判断目标是内存单元还是外设寄存器。

  • 地址0x00000000~0x7FFFFFFF：映射到物理内存（如DRAM）。
  • 地址0x80000000~0xFFFFFFFF：映射到外设寄存器（如GPIO控制器、UART模块）。

这种设计使得程序员可以通过指针操作直接读写外设寄存器，无需专用I/O指令，在ARM架构中，通过以下代码即可控制GPIO引脚：

volatile uint32_t *gpio_port = (uint32_t *)0x40020000; // 假设GPIO端口地址为0x40020000
*gpio_port |= 0x01; // 将第0位设为高电平

实现方式：统一编址 vs 独立编址

  1. 统一编址（Memory-Mapped I/O）
    所有内存和外设共享同一地址空间，典型代表为ARM、RISC-V架构，优势包括：

    存储器映射的概念

    • 指令集简洁（仅需LOAD/STORE指令）。
    • 硬件设计复杂度低。
    • 便于实现DMA等高级功能。

  2. 独立编址（Port-Mapped I/O）
    外设使用独立的地址空间，需专用指令（如x86的IN/OUT），缺点明显：

    • 需要额外的硬件支持。
    • 编程复杂度高（需区分内存和端口操作）。

典型应用场景

  1. 嵌入式系统开发
    微控制器（如STM32、ESP32）通过预定义的存储器映射表管理外设，STM32F4系列中：

    • APB1总线外设：映射到0x40000000~0x4000A000。
    • GPIOA寄存器：位于0x40020000~0x400203FF。

  2. 操作系统内核
    Linux内核通过ioremap()函数将物理设备地址映射到虚拟地址空间，驱动开发者可直接操作虚拟地址访问硬件。

    存储器映射的概念

  3. 图形处理单元（GPU）
    显存（VRAM）通过存储器映射暴露给CPU，实现高效数据传输（如OpenGL纹理映射）。

存储器映射的优势与挑战

优势 挑战
统一访问接口，降低编程复杂度 地址冲突风险（需严格规划地址空间）
支持内存访问优化技术（如缓存） 安全性问题（反面程序可能改动外设）
便于实现内存与外设的DMA传输 调试难度较高（需硬件级调试工具）

实际案例分析：Linux内核中的实现

在Linux系统中,外设寄存器通过/dev/mem设备文件暴露给用户空间，以下代码片段演示如何映射GPIO寄存器：

int fd = open("/dev/mem", O_RDWR);
volatile uint32_t *gpio = mmap(NULL, 4096, PROT_READ|PROT_WRITE, MAP_SHARED, fd, 0x40020000);
gpio[0] |= 0x01; // 操作GPIO寄存器
munmap(gpio, 4096);

此过程涉及：

存储器映射的概念

  1. 打开物理内存设备文件。
  2. 使用mmap()建立虚拟地址到物理地址的映射。
  3. 直接通过指针操作寄存器。

未来演进趋势

随着异构计算的发展,存储器映射技术正在向更复杂的场景延伸：

  • 异构统一内存架构（HSA）：实现CPU、GPU、AI加速器的统一地址空间。
  • 物理内存保护（PMP）：通过硬件机制防止非规地址访问。
  • 虚拟化扩展：支持虚拟机直接访问映射设备（如SR-IOV技术）。

引用说明参考以下权威资料：

  1. 《计算机组成与设计：硬件/软件接口》（David A. Patterson, John L. Hennessy）
  2. ARM官方文档《Cortex-M4 Technical Reference Manual》
  3. Linux内核源码文档（Documentation/memory-mapping.txt）
  4. STM32F4xx参考手册（RM0090）
