存储器的分级层次结构.

存储器分层设计的本质逻辑

计算机对存储设备的需求存在”不可能三角”：

• 速度：CPU处理速度远高于存储设备
• 容量：程序和数据量呈指数级增长
• 成本：高速存储器的单位成本居高不下

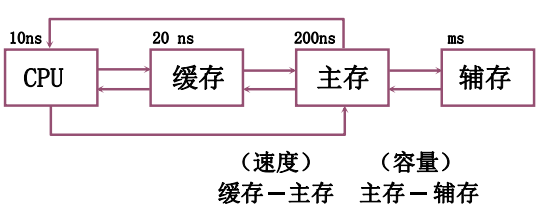

解决方案是构建金字塔型存储体系（自顶向下）：

1. 越靠近CPU的层级速度越快、单位成本越高、容量越小
2. 越底层的存储器容量越大、成本越低、速度越慢
3. 通过智能数据调度,实现90%以上的数据访问集中在顶层

五级存储架构详解

① 寄存器（Registers）

• 位置：集成在CPU内部
• 速度：0.3-1 ns延迟，与CPU时钟同步
• 典型容量：x86架构通用寄存器约16个（64位）
• 特性：直接参与运算，采用SRAM技术

② 高速缓存（Cache）

• 层级结构：
  • L1 Cache：分指令/数据缓存，2-4周期延迟
  • L2 Cache：统一缓存，10-20周期延迟
  • L3 Cache：多核共享，20-60周期延迟
• 管理机制：硬件自动控制缓存行置换
• 命中率：现代CPU可达95%以上

③ 主存储器（Main Memory）

• 技术标准：DDR4/DDR5 DRAM
• 访问速度：50-100 ns
• 容量范围：4GB-2TB（服务器可达6TB）
• 关键参数：带宽达50GB/s（双通道DDR5）

④ 辅助存储器（Secondary Storage）

• 固态存储：
  • NVMe SSD：3D NAND，读写速度7GB/s
  • Optane持久内存：μs级延迟
• 机械硬盘：
  • SMR叠瓦式：单盘20TB
  • HAMR热辅助：未来50TB规划

⑤ 离线存储（Offline Storage）

• 磁带库：LTO-9标准单盘45TB
• 蓝光归档：AD技术单碟500GB
• 冷存储方案：玻璃存储（微软Project Silica）

层次协同工作原理

1. 局部性原理驱动

   • 时间局部性：近期访问数据很可能被再次使用
   • 空间局部性：相邻数据可能被连续访问

2. 数据流动机制



   • 自上而下：数据逐层淘汰（LRU算法）
   • 自下而上：按需加载（预取算法）

3. 性能指标对比
   | 层级 | 访问时间 | 成本/GB | 典型容量 |
   |————|———|——–|———-|
   | 寄存器 | <1ns | $1000 | <1KB |
   | L1缓存 | 1ns | $500 | 32-64KB |
   | L2缓存 | 3ns | $200 | 256KB-2MB|
   | L3缓存 | 10ns | $100 | 8-64MB |
   | DRAM | 60ns | $5 | 16-256GB |
   | SSD | 50μs | $0.2 | 1-100TB |
   | HDD | 10ms | $0.03 | 10-20TB |

技术创新方向

1. 缓存技术演进

   • 非易失性缓存（STT-MRAM）
   • 3D堆叠缓存（AMD 3D V-Cache）

2. 存储级内存



   • Intel Optane持久内存
   • CXL互联协议下的内存池化

3. 异构存储架构

   • 计算存储（Samsung SmartSSD）
   • 内存数据库（SAP HANA）

4. 量子存储突破

   • 量子比特存储时间突破10分钟（2024年新纪录）
   • 拓扑量子存储器理论进展

工程实践建议

1. 软件开发优化



   • 数据结构对齐缓存行（64字节对齐）
   • 避免伪共享（False Sharing）问题
   • 使用内存池技术减少缺页异常

2. 系统配置要点

   • 根据工作集大小配置缓存容量
   • NUMA架构下的内存分配策略
   • 混合存储分层（HDD+SSD+Optane）

引用说明
本文技术参数引自《计算机体系结构：量化研究方法》（第6版）、IEEE存储技术年会（MSST 2024）报告，以及三星、英特尔最新产品白皮书，性能测试数据基于StorageReview实验室2024年基准测试结果。
