服务器双机热备拓扑图

服务器双机热备拓扑图

一、

服务器双机热备是一种保障服务器高可用性的技术方案，通过两台服务器协同工作，当主服务器出现故障时，备用服务器能够迅速接管其工作，确保业务系统的持续运行，以下将详细阐述服务器双机热备的拓扑结构及相关配置要点。

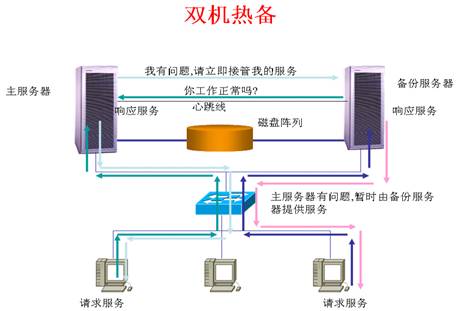

二、拓扑结构

三、工作原理

1、心跳检测机制：主服务器和备用服务器之间通过专用的网络链路（如以太网）进行心跳信号的发送与接收，每隔一定时间间隔（通常为几秒），主服务器向备用服务器发送一个心跳包，告知其自身的运行状态，如果备用服务器在规定时间内未收到心跳包，则判定主服务器出现故障。

2、数据同步：在主服务器正常运行期间，会将其对共享存储设备的写操作实时同步到备用服务器上，这样，当备用服务器接管工作时，能够保证数据的连续性和一致性，避免数据丢失或损坏。

3、切换流程：一旦备用服务器检测到主服务器故障，它将立即执行切换操作，停止与主服务器的心跳交互；通过特定的命令或脚本将共享存储设备的访问权限切换到自身；启动主服务器上运行的业务应用程序，开始对外提供服务，整个切换过程应尽可能快速且平滑，以减少对业务的影响。

四、配置要点

1、操作系统与软件安装：在主服务器和备用服务器上安装相同的操作系统（如 Windows Server、Linux 等）和必要的服务器软件（如数据库管理系统、Web 服务器等），以确保兼容性和一致性。

2、网络配置：为两台服务器配置独立的 IP 地址和主机名，并确保它们能够通过网络交换机相互通信，设置好防火墙规则，允许心跳信号和业务数据的传输。

3、共享存储配置：根据所选的共享存储技术（如 SAN 或 NAS），在存储设备上创建相应的存储卷或共享文件夹，并将其映射到两台服务器上，在服务器上安装相应的存储驱动程序或文件系统，以实现对共享存储的访问。

4、集群软件安装与配置：使用专业的集群软件（如 Windows 故障转移集群、Keepalived 等）来实现服务器的双机热备功能，安装集群软件后，需要进行详细的配置，包括指定主从服务器角色、设置心跳检测参数、定义资源组（如 IP 地址、网络接口、应用程序等）以及制定故障切换策略等。

五、相关问题与解答

问题 1：如果主服务器和备用服务器之间的网络出现故障，会导致双机热备失效吗？

答：这取决于具体的配置情况，如果只是普通的网络通信故障（如网线松动、交换机端口故障等），且集群软件配置了冗余的网络链路或采用其他可靠的心跳检测机制（如基于存储的心跳），那么双机热备可能不会立即失效，集群软件会尝试通过其他可用的网络路径继续发送和接收心跳信号，或者利用共享存储设备的状态来判断主服务器是否正常运行，如果网络故障持续时间较长且无法恢复，可能会影响数据同步和故障切换的速度，甚至导致双机热备系统无法正常工作，在构建双机热备环境时，应确保网络的可靠性和稳定性，并配置适当的冗余网络设备和链路。

问题 2：在双机热备环境下，如何进行服务器的维护和升级操作？

答：在进行服务器维护和升级操作时，需要谨慎规划以避免对业务系统造成影响，一种常见的方法是将其中一台服务器设置为维护模式，暂停其业务处理任务，然后进行维护和升级操作，如果要对主服务器进行维护，可以先将其从集群中移除，使其进入离线状态，此时备用服务器会自动接管所有业务，在主服务器维护完成后，重新加入集群并进行数据同步和状态检查，确保其能够正常作为备用服务器或在必要时切换为主服务器，对于一些关键业务系统，可能需要在业务低谷期或停机维护窗口内进行维护和升级操作，以最大程度地减少对用户的影响，在进行任何维护和升级操作之前，都应备份重要数据和配置文件，以防意外情况发生。
