1、准备工作
确定RAID卡型号和插槽类型:首先需要确认所购买的RAID卡型号与服务器主板上的插槽类型相匹配,常见的插槽类型包括PCI和PCIe。
备份重要数据:在开始任何硬件安装前,建议备份服务器上的重要数据,以防意外情况发生。
关闭服务器并断开电源:确保服务器完全关闭并拔掉所有电源线,以避免静电或电流对组件造成损害。
佩戴防静电腕带:操作过程中应佩戴防静电腕带,以防止静电损坏电子元件。
2、安装RAID卡
找到合适的PCIe插槽:打开服务器机箱后,根据服务器文档或主板规格书找到空闲的PCIe插槽。

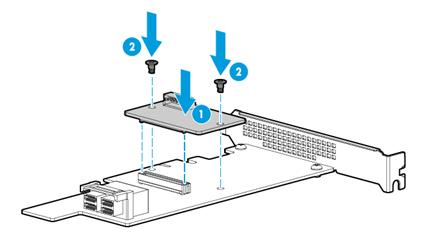

插入RAID卡:将RAID卡轻轻但均匀地插入选定的PCIe插槽中,确保卡片与插槽对齐。
固定RAID卡:使用螺丝将RAID卡固定在机箱内,防止其在运输或移动时松动。
连接电源线和数据线:根据RAID卡的需求,将其连接到服务器的电源供应器上,并将SAS或SATA数据线连接到硬盘上。
3、配置RAID阵列
启动服务器并进入BIOS设置:重新连接电源线并启动服务器,在启动过程中按下指定的键(如Del键或F2键)进入BIOS设置界面。
启用RAID功能:在BIOS中找到RAID相关设置,启用RAID功能,并根据需要设置RAID级别(如RAID 0、RAID 1、RAID 5等)。

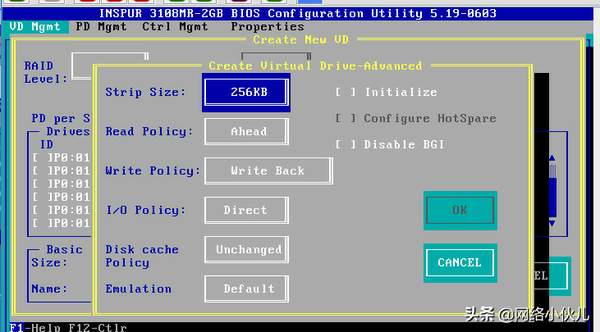

创建RAID数组:根据RAID卡的说明书,通过BIOS或RAID管理软件创建所需的RAID数组。
保存设置并重启:完成RAID配置后,保存设置并退出BIOS,服务器将自动重启。
4、安装操作系统
加载RAID驱动:在安装操作系统之前,需要加载RAID卡的驱动程序,以确保操作系统能够识别和管理RAID阵列。
安装操作系统:按照常规方法安装操作系统,并在安装过程中选择适当的磁盘分区方案。
以下是两个常见问题及其解答:
1、如何选择合适的RAID卡?
在选择RAID卡时,需要考虑服务器的型号、主板的插槽类型以及所需的RAID级别,确保所选RAID卡与服务器兼容,并支持所需的RAID级别。
2、安装RAID卡后如何检查其是否正常工作?
安装完成后,可以通过BIOS或RAID管理软件查看RAID卡的状态和已创建的RAID阵列,还可以在操作系统中通过磁盘管理工具检查RAID阵列是否被正确识别和管理。
涵盖了从准备到配置的全过程,希望能帮助用户顺利完成RAID卡的安装和配置。
