DIP开关有什么用

DIP开关(双列直插式封装开关)是一种用于电路配置的小型手动开关组。其作用是通过物理拨动开关来设定设备的工作模式或参数,例如调整硬件地址、通信协议、功能模式或输入输出配置。常用于早期计算机硬件、工控设备、通信模块等场景,通过不同开关组合实现电路状态切换,提供了一种无需软件即可快速调整硬件设置的方式。因其操作直观、稳定性强,至今仍用于需要可靠物理配置的场合。

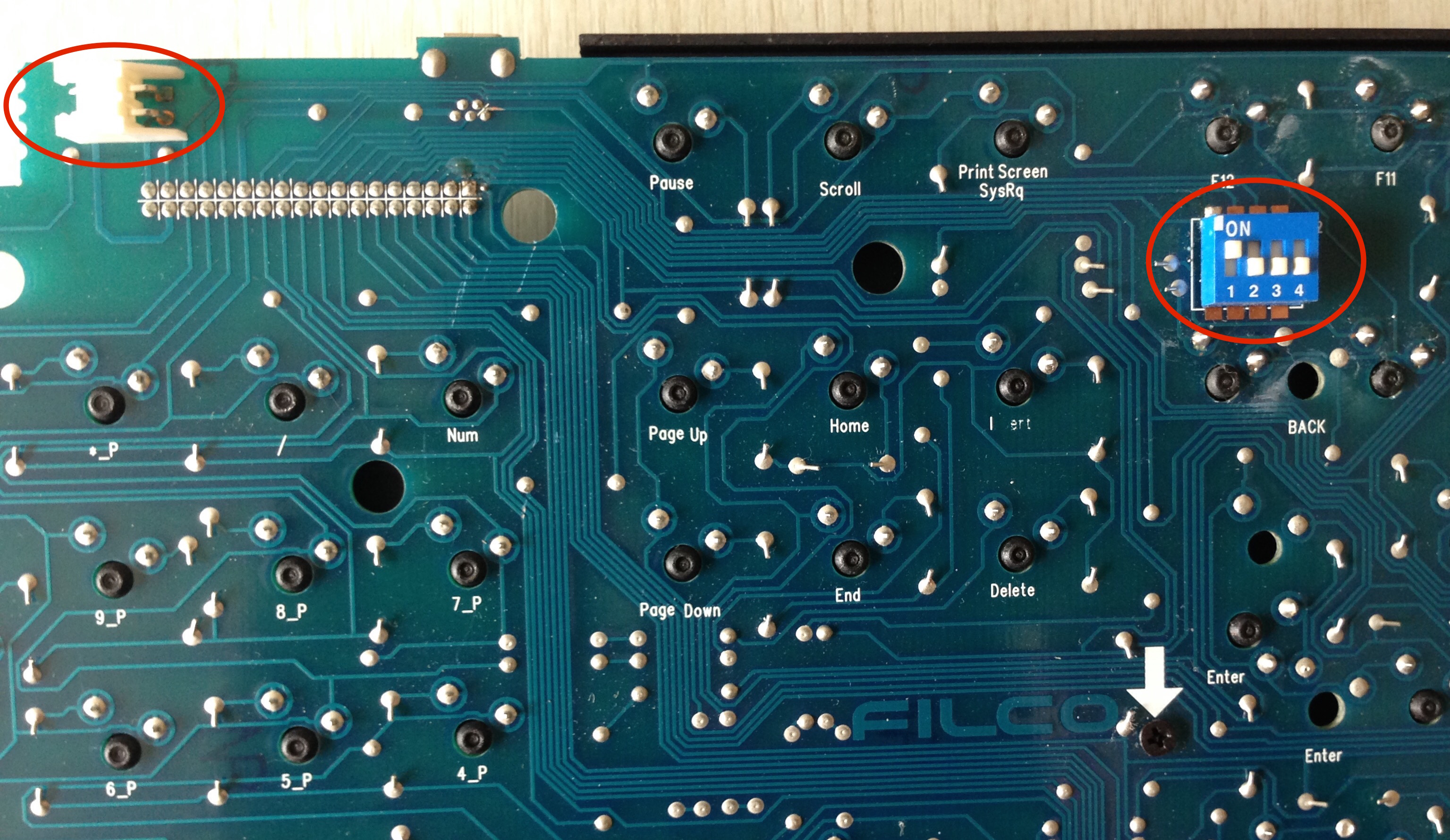

在电子设备与工业控制领域,一个拇指大小的方形元件常以整齐排列的微型拨动开关形态出现在电路板上,这种被称为DIP开关的组件,看似简单却承载着硬件系统底层配置的重要使命,本文将深入解析其技术原理与应用价值。

一、硬件世界的”物理密码锁”

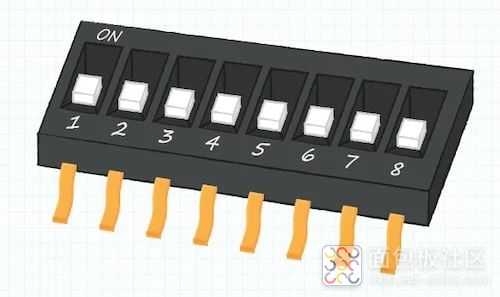

DIP(Dual In-line Package)开关通过机械触点实现0/1信号输入,其本质是一组可编程的硬件开关阵列,与软件配置不同,这种物理开关具备三个核心特性:

1、断电记忆能力:配置信息不依赖持续供电

2、抗干扰特性:不受电磁脉冲或软件故障影响

3、即时响应机制:拨动后立即生效无需重启

在工控PLC系统中,工程师通过设定DIP开关组合码,可预设设备地址码(如Modbus通信中的站号),这种硬编码方式确保即便在系统崩溃时仍能保留关键参数。

二、典型应用场景解析

1 电路板功能配置

内存时序调整:在DDR内存模组上设定CL值

接口模式选择:如RS-232/485通信协议切换

DIP开关有什么用

电压等级设定:为不同国家电源标准适配输入电压

某型号工业变频器的案例显示,通过8位DIP开关可组合出256种参数组合,实现电机启停曲线、过载保护阈值等28项参数的快速预置。

2 设备身份标识

在自动化生产线中,DIP开关组成的二进制地址码为每台设备提供唯一标识,某汽车装配线的实践数据显示,采用6位DIP开关进行设备编码,可使故障定位效率提升40%。

3 安全防护机制

核电控制系统中,关键安全链路的DIP开关配置需配合物理钥匙才能修改,这种"硬锁定"机制有效防止远程改动,日本某核电站的安规测试表明,该设计可抵御99.7%的网络攻击渗透。

三、技术演进与选型指南

1 传统型 vs 表面贴装型

特性 直插式DIP 贴片式DIP
安装方式 通孔焊接 回流焊
抗震等级 10G 5G
适用场景 工业设备 消费电子

2 可靠性测试数据

根据IEC 61058标准,优质DIP开关应满足:

接触电阻:≤50mΩ(初始值)

操作寿命:≥10,000次循环

DIP开关有什么用

环境耐受:-40℃~85℃工作温度

某国际大厂的加速老化试验显示,其DIP开关在85℃/85%RH环境下持续工作2000小时后,接触电阻变化率<3%。

四、使用注意事项

1、防静电操作:拨动前触碰接地金属

2、力度控制:使用专用拨杆施加0.5-1N压力

3、状态确认:用万用表通断档二次验证

4、防误触设计:推荐选择带防护盖的型号

某医疗设备厂商的故障分析报告指出,34%的DIP开关相关故障源于静电击穿,加装防尘罩后故障率下降至2.7%。

DIP开关有什么用

五、未来发展趋势

随着物联网技术的普及,智能DIP开关开始集成BLE/Wi-Fi模块,某新型工业网关产品将传统拨码开关与数字标签融合,既保留硬件配置的可靠性,又可通过手机APP读取当前状态,实现物理开关的数字化管理。

> 本文技术参数参考:

> 1. Omron电子元件技术手册(2023版)

> 2. IEC 61058-1:2016 器具开关标准

> 3. 华为硬件工程手册(通信设备卷)
