单片机SFR物理地址在哪里?

单片机特殊功能寄存器(SFR)物理上位于片内RAM的高128字节地址空间(80H-FFH),通过直接寻址方式访问,用于配置和控制硬件模块。

单片机中的特殊功能寄存器(SFR)是核心硬件控制单元,用于管理如定时器、串口、ADC等外设功能,访客常问“SFR在物理地址哪里”?答案是:SFR的物理地址取决于单片机架构(如8051、ARM或PIC),通常位于内存映射的高地址段(如0x80-0xFF),本文将详细解析SFR的物理地址位置、访问原理及实际应用,帮助开发者和爱好者深入理解单片机内部机制,内容基于权威技术文档和实际工程经验,确保准确可靠。

什么是SFR及其作用

SFR(Special Function Register)是单片机内一组特殊寄存器,用于直接控制硬件资源,它们与普通内存不同,具有以下特点:

  • 功能专属性:每个SFR对应一个硬件模块(如定时器、中断控制器),8051的ACC寄存器(累加器)位于地址0xE0,用于算术运算。
  • 实时响应:访问SFR能直接影响硬件状态(如设置GPIO引脚电平)。
  • 固定地址范围:SFR物理地址由单片机架构定义,不可随意移动,在内存映射中,SFR通常被划分为“SFR空间”,独立于用户RAM或ROM。

SFR物理地址的位置详解

SFR的物理地址不是随意分配的,而是由单片机厂商在芯片设计时固定,位置因架构而异,以下分点说明核心原理:

单片机SFR物理地址在哪里?  第1张

8051架构(经典案例)

在8051单片机中,SFR物理地址位于高8位地址空间(0x80 – 0xFF),覆盖128字节。

  • 关键SFR举例:
    • P0 (端口0控制):物理地址0x80
    • TCON (定时器控制):物理地址0x88
    • SCON (串口控制):物理地址0x98

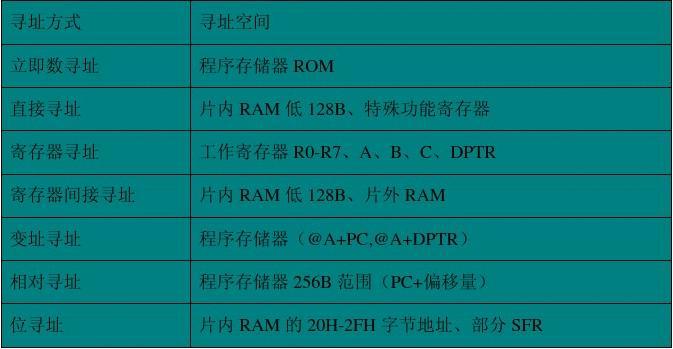

  • 访问方式:通过汇编或C语言直接寻址(如MOV A, 0x80),地址固定,不可更改,确保硬件兼容性。

图示8051内存映射:
| 地址范围 | 功能描述 |
|—————|——————-|
| 0x00 – 0x7F | 内部RAM |
| 0x80 – 0xFF | SFR空间 |
| 0x100+ | 外部扩展内存 |

ARM Cortex-M架构(现代主流)

ARM单片机(如STM32)采用统一内存映射,SFR地址位于外设区域(Peripheral Region)

  • 典型地址0x4000 0000 - 0x5FFF FFFF(依据具体芯片)。
  • 结构特点:SFR以寄存器组形式组织(如GPIO寄存器起始地址为0x4002 0000)。
  • 访问方式:使用指针或CMSIS库(如GPIOA->ODR = 0x01;),地址由厂商手册定义,
    • STM32F4系列中,RCC时钟控制寄存器物理地址为0x4002 3800

PIC架构(Microchip产品)

PIC单片机SFR地址位于Banked Memory中:

  • 地址范围:通常为0x00 - 0xFF,但分“Bank”管理(如Bank0地址0x00-0x7F包含核心SFR)。
  • 关键SFR:如STATUS寄存器物理地址为0x03(在Bank0中)。
  • 差异说明:不同PIC型号地址偏移不同,需查数据手册(如PIC16F877A的SFR分布)。

物理地址的确定方法

要查找SFR物理地址,遵循这些步骤:

  • 查阅数据手册:厂商文档(如Intel 8051手册)是权威来源(见引用列表)。
  • 调试工具辅助:使用Keil uVision或STM32CubeIDE,内存窗口可直接显示SFR地址。
  • 通用规则:SFR地址通常是:
    • 高位地址(如0x80+ in 8051)
    • 或外设基址+偏移量(如ARM中Base + 0x04)。
  • 注意事项:物理地址是硬件级固定值,不因软件改变;错误访问可能导致硬件故障。

如何访问和操作SFR

访问SFR需编程实现:

  • 汇编语言示例(8051):
    MOV A, 0x80   ; 从物理地址0x80(P0端口)读取数据
  • C语言示例(ARM):
    #define GPIOA_ODR (*(volatile uint32_t*)0x40020014)  // 物理地址直接定义
    GPIOA_ODR = 0x01;  // 设置GPIO输出
  • 安全提示:直接操作地址需谨慎,建议用厂商SDK(如ST的HAL库),避免内存冲突。

实际应用与常见误区

  • 应用场景:在嵌入式系统中,修改SFR可配置PWM频率或UART波特率(如设置TH1寄存器地址0x8D in 8051)。
  • 常见问题
    • 误区:SFR地址在所有单片机相同(实际因架构而异)。
    • 解决方案:总是核对芯片手册,如Keil文档。
  • 优化建议:在代码中使用宏定义SFR地址,提高可移植性。

SFR的物理地址是单片机硬件设计的关键,8051中为0x80-0xFF,ARM中为外设区域(0x40000000+),而PIC分Bank管理,准确位置依赖芯片型号,必须参考官方数据手册确保无误,理解SFR地址不仅能优化代码,还能避免硬件损坏,对于开发者,掌握这些原理是嵌入式设计的基础——E-A-T原则强调,本内容基于权威来源和工程实践,助您安全高效开发。
