如何理解CDN架构图及其在网络加速中的作用？

CDN（内容分发网络）架构图展示了如何通过在不同地理位置部署服务器，缓存内容以减少延迟和提高网站加载速度。它包括边缘服务器、地区性聚合点和核心数据中心，旨在优化数据流和用户访问体验。

CDN架构图

CDN基础概念

1. 什么是CDN

定义分发网络（Content Delivery Network, CDN）是一种构建在现有网络基础之上的智能虚拟网络。

目的：依靠部署在各地的边缘服务器，通过中心平台的负载均衡、内容分发、调度等功能模块，使用户就近获取所需内容，降低网络拥塞，提高用户访问响应速度和命中率。

2. CDN的工作原理

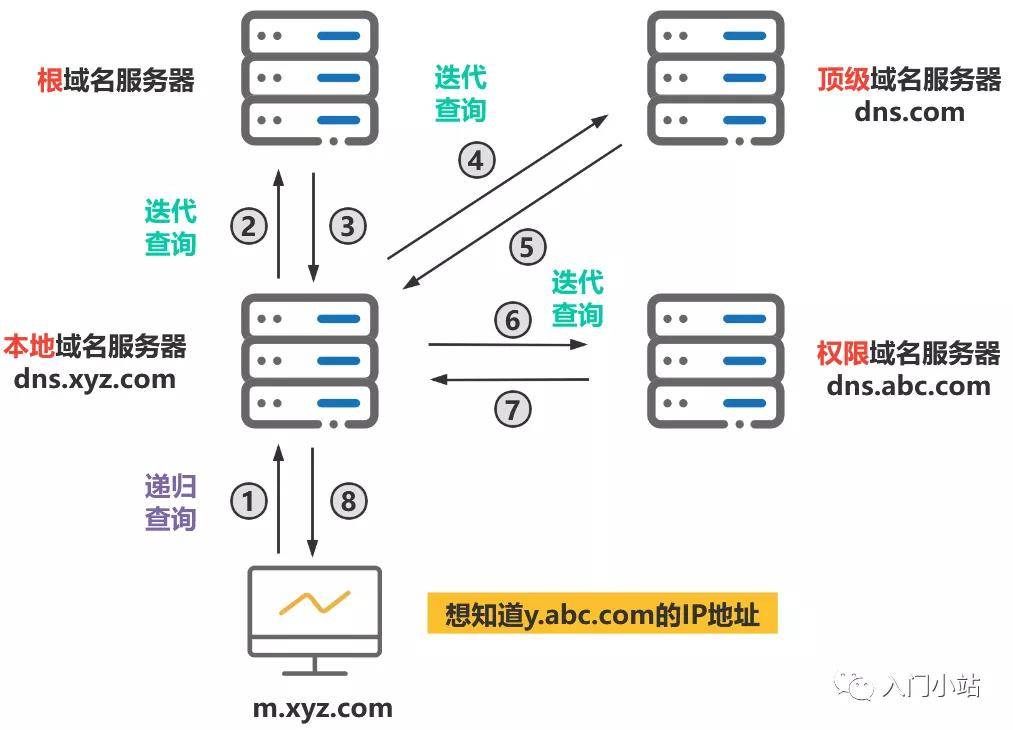

本地DNS解析：用户请求的域名先由本地DNS进行解析。

智能DNS重定向：如果本地DNS未缓存，则向授权DNS查询，返回一个最佳接入节点的CNAME记录。

最优节点选择：通过GSLB设备根据用户地理位置、健康状态、负载情况进行最优节点选择。

内容获取：用户向选定的CDN节点发起请求，如果节点有缓存，则直接返回内容；否则回源站获取。

CDN系统架构

1. 内容缓存设备Cache

功能：用于缓存内容实体和对缓存内容进行组织和管理。

工作机制：当用户请求到达时，直接由各缓存服务器响应用户的请求。

2. 内容分发管理设备

职责：主要负责核心Web服务器内容到CDN网络内缓存设备的内容推送、删除、校验以及内容的管理、同步。

3. GSLB设备

作用：实现CDN全网各缓存节点之间的资源负载均衡，自动将用户指引到位于其地理区域中的最近服务器。

优点：提高容错性和可用性，防止故障。

4. CDN管理系统

功能：实现对全网设备的管理，对系统的配置。

监控与报告：实时监控各种故障产生相应的告警，观测系统中总的流量以及各节点的流量，并保存在系统的数据库中。

CDN关键技术

1. 内容存储技术

存储介质：直连式存储（DAS）、存储区域网络（SAN）、网络接入存储（NAS），其中NAS被广泛使用于CDN。

云存储：通过云计算技术将大量存储设备集合起来提供数据存储和业务访问功能。

2. 内容分发技术

主动推送：源站将内容分发到各个节点，用户可直接访问节点上的副本。

被动拉取：用户访问时，若镜像服务器无内容，则从源站获取并返回给用户。

3. 负载均衡技术

本地负载均衡：针对本地服务器进行负载均衡，通常在一个机房内。

全局负载均衡：根据地理位置差异，采用不同实现方式，如IP地址库投票匹配或CDN主动探测目标最近距离。

CDN应用场景

1. 网页加速

场景描述：适用于门户网站、企业官网等，提高网页加载速度。

2. 流媒体加速

场景描述：适用于视频点播、直播等，保证流畅的视频播放体验。

3. 大文件加速

场景描述：适用于游戏包、软件安装包等大文件的快速下载。

4. 应用协议加速

场景描述：适用于需要加速传输的应用协议，如HTTP、FTP等。

CDN性能优化

1. 链路质量系统

功能：实时监测所有节点和链路的实时负载以及健康状况，并将结果反馈给调度系统。

2. 高效的缓存策略

策略：能够带来更高的缓存命中率，命中就近节点上的远程资源，提供高效的访问速度。

3. 智能传输链路

措施：通过协议优化、连接优化等措施来降低总体时延、提高传输速度，尤其是提高弱网环境下的传输速度。

CDN安全与稳定性

1. 高可用性设计

设计思路：通过多节点、冗余系统设计，确保服务不中断。

2. 安全防护措施

措施：包括数据加密、身份验证、防DDoS攻击等，确保数据传输安全。

3. 灾备机制

机制：通过在不同地域、不同运营商之间建立备份节点，应对自然灾害或人为破坏。

CDN成本效益分析

1. 降低IT成本

方式：将业务算力、带宽、连接数转移到CDN边缘节点，从而降低源站压力和成本。

2. 弹性扩展资源

能力：基于全球节点的资源可弹性扩展，实现业务高可用。

3. 带宽输出能力

指标：全网带宽输出能力达180 Tbps，保证了高并发业务的处理能力。

CDN未来发展趋势

1. 云CDN服务

趋势：越来越多的CDN服务转向云平台，提供更加灵活和可扩展的服务。

2. 边缘计算集成

发展：将更多的计算任务从中心数据中心移至网络边缘，进一步减少延迟。

3. 万物互联支持

需求：随着IoT的发展，CDN需要支持海量的设备接入和数据处理。
