CAD如何更改数据库？

理解“CAD修改数据库”：概念与方法详解

当用户搜索“CAD怎么修改数据库”时，其核心需求通常是指如何通过CAD软件操作，影响或更新与之关联的外部数据库中的信息，需要明确的是，CAD软件本身（如AutoCAD, Revit, SolidWorks等）通常并非直接“修改”数据库的应用程序（如MySQL, SQL Server, Access），而是通过特定的机制与数据库进行双向数据交互，这种交互对于建筑信息模型（BIM）、产品数据管理（PDM）、设施管理（FM）以及需要将图形对象属性与外部数据关联的场景至关重要。

实现CAD修改数据库的核心思路是建立CAD图形对象（如一个设备块、一堵墙、一个零件）与数据库记录（如设备参数、材料信息、库存状态）之间的链接（Link）,修改操作通常发生在两个方向：

1. 在CAD中修改属性，更新数据库： 修改图形对象的特定属性（如尺寸、型号、状态）,然后将这些更改写回关联的数据库记录。
2. 在数据库中修改信息，更新CAD显示： 在外部数据库应用程序中修改记录（如更新设备状态为“已安装”），然后刷新CAD视图，使关联的图形对象显示相应变化（如颜色变化、标签更新）。

以下是实现“CAD修改数据库”的几种主要方法和详细步骤：

利用CAD内置的数据连接功能（最常见于AutoCAD）

这是最基础、用户界面最友好的方式，主要适用于与ODBC兼容的数据库（如Access, Excel, SQL Server）。

1. 建立数据源 (ODBC)：

   • 在Windows操作系统中，打开“ODBC数据源管理器”（64位或32位，需与CAD版本匹配）。
   • 创建“用户DSN”或“系统DSN”，选择数据库驱动程序（如SQL Server, Microsoft Access Driver）。
   • 配置连接参数（服务器地址、数据库文件路径、认证信息等）,测试连接成功后保存DSN。

2. 在CAD中链接数据库：



   • 打开CAD软件（如AutoCAD）。
   • 导航到菜单：工具 -> 数据链接 -> 数据链接管理器。
   • 点击“创建新的数据链接”，输入名称，选择“ODBC DSN”作为连接方式。
   • 从列表中选择你之前创建的DSN，输入必要的用户名和密码（如果需要），测试连接,确认无误后确定。

3. 创建数据库链接（DBConnect）：

   • 在CAD中，打开“数据库连接”管理器（命令：DBCONNECT）。
   • 在管理器中，右键点击“数据源”，选择“配置数据源”。
   • 选择你刚才在数据链接管理器中创建的数据链接,CAD会读取数据库中的表结构。

4. 将图形对象链接到数据库记录：

   • 在“数据库连接”管理器中，展开你的数据源,选择需要链接的表。
   • 使用“链接样板”工具：右键点击表名 -> 新建链接样板，这定义了CAD对象（如块）的哪些属性（标签属性）将用于与数据库记录的哪个字段（主键）进行匹配。
   • 使用“链接”工具：选择图形中的一个或多个对象（通常是块），然后在“数据库连接”管理器中选择目标记录（或输入匹配值），点击“链接”按钮,对象与数据库记录建立了关联。

5. 修改数据并更新数据库：

   • 在CAD中修改：
     • 打开“数据库连接”管理器,找到链接的对象对应的记录。
     • 在管理器下方的“查看数据”表格中,直接编辑记录字段的值。
     • 编辑完成后，必须右键点击该记录或表名，选择“提交”,这将把修改写入外部数据库。
     • 或者，如果对象属性（如块属性）被链接到数据库字段，直接修改块属性值，然后使用“同步”功能（如果配置了自动同步或手动同步命令）将属性值更新到数据库。
   • 在外部数据库修改：
     • 打开数据库应用程序（如Access, SQL Server Management Studio）,找到并修改相关记录。
     • 回到CAD的“数据库连接”管理器，右键点击对应的表或记录，选择“刷新”，CAD会读取数据库中的最新值，并更新显示（如块属性值、标签内容）。

使用属性提取与数据交换（更通用，适用于多种CAD）

这种方法侧重于批量导出CAD对象属性到外部文件（如CSV, TXT），在外部修改后再导入更新CAD或数据库，常用于与PDM/PLM系统集成或脚本处理。

1. 从CAD中提取数据：

   • 在CAD中（如AutoCAD），使用DATAEXTRACTION命令。
   • 向导会引导你：选择数据源（当前图形/图纸集/选择对象）、选择要提取的对象类型（如块）、选择要提取的属性（包括块属性、几何属性等）。

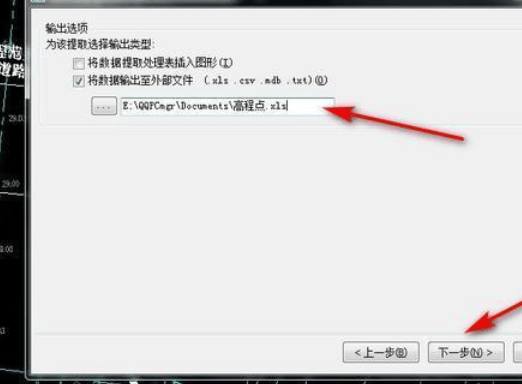

   • 设置输出格式（通常选择“外部文件”如CSV或XLS）,指定文件名和位置。
   • 完成向导,生成数据文件。

2. 修改外部数据：

   • 用Excel、文本编辑器或数据库管理工具打开生成的CSV/XLS文件。
   • 修改你需要更新的字段值（在“状态”列中将“设计中”改为“已批准”）。
   • 重要： 确保用于唯一标识对象的字段（如ID、图号）不被修改,这是后续关联的关键。
   • 保存修改后的文件。

3. 将修改后的数据更新回CAD或数据库：

   • 更新CAD对象属性：
     • 在AutoCAD中，可以使用DATALINK命令（链接到外部文件）或ATTIN/-ATTIN命令（导入属性），需要确保CAD对象有对应的唯一标识属性（通常是块属性），并且与外部文件中的标识字段匹配，操作需谨慎,容易出错。
     • 更常见和可靠的做法是：将修改后的文件导入到中间数据库或PDM系统中，然后由该系统驱动CAD的更新（这通常需要定制开发或特定PDM插件）。
   • 更新外部数据库：

     将修改后的CSV/XLS文件导入到你最终的目标数据库（如SQL Server），可以使用数据库的导入工具（如SQL Server的导入导出向导）或脚本（如Python + pandas + sqlalchemy）完成，这步操作是在数据库管理工具中完成的,而非CAD内。

利用API/二次开发进行深度集成（最高级，最灵活）

对于复杂、自动化、实时的双向同步需求，或者需要与特定非标准数据库交互,必须使用CAD软件的应用程序编程接口进行二次开发。

1. 选择开发语言和API：

   • AutoCAD: .NET API (C#, VB.NET) 或 AutoLISP/VLISP, ObjectARX (C++)。
   • Revit: .NET API (C#, VB.NET)。
   • SolidWorks: .NET API (C#, VB.NET)。
   • 其他CAD: 通常也提供.NET或C++ API。

2. 核心开发步骤：

   • 连接数据库： 在代码中使用数据库连接库（如ADO.NET for SQL Server, System.Data.OleDb for Access, specific drivers for Oracle/MySQL）建立与目标数据库的连接。
   • 读取CAD对象： 通过API遍历或选择特定的CAD对象（如块、族实例、零件），获取其关键属性（ID、几何信息、自定义属性）。
   • 查询数据库： 根据CAD对象的唯一标识符（如Block Handle, ElementId, Custom Property），构造SQL查询语句（SELECT）,从数据库中检索关联的记录。
   • 修改数据（双向）：
     • CAD -> DB: 根据用户在CAD界面中的操作（如修改属性值、移动对象位置），在代码中捕获变化，构造SQL更新语句（UPDATE）或插入语句（INSERT）,执行命令更新数据库记录。
     • DB -> CAD: 监听数据库变化（轮询、数据库通知如SQL Server的SqlDependency）或在用户触发时，查询数据库获取最新记录，通过API修改对应CAD对象的属性、位置、可见性、外观（如颜色）等。
   • 事务处理： 确保数据库操作的原子性、一致性、隔离性和持久性（ACID），使用数据库事务，同样，对CAD对象的修改也应考虑事务（如AutoCAD的Transaction）。
   • 错误处理： 必须包含健壮的错误处理机制，处理连接失败、SQL错误、对象未找到等情况。
   • 用户界面： 开发自定义面板（Palette）、功能区（Ribbon）按钮或对话框,提供用户友好的操作入口和数据显示。

重要注意事项与最佳实践（E-A-T体现）：

• 明确需求与范围： 清晰定义哪些CAD数据需要与数据库交互，哪些字段需要双向更新，更新频率要求（实时、手动、定时）,避免过度设计。
• 数据模型设计： 数据库表结构的设计至关重要，必须包含一个唯一标识符字段（主键）来可靠地关联CAD对象和数据库记录，考虑数据冗余、一致性和查询效率。
• 唯一标识是关键： 无论是内置功能还是二次开发，确保CAD对象（通常通过块属性、自定义属性或API内部ID）有一个稳定、唯一的标识符与数据库记录的主键匹配,这是所有链接和更新的基础。
• 权限与安全： 数据库访问涉及敏感数据，严格控制数据库连接凭证（避免硬编码在代码或DWG中），使用最小权限原则，考虑网络传输安全（如使用SSL/TLS加密数据库连接）。
• 备份！备份！备份！ 在进行任何数据库更新操作（尤其是批量更新或通过代码）之前，务必备份你的CAD图纸和关联数据库,误操作可能导致数据丢失或损坏。
• 性能考虑： 处理大量对象或复杂数据库查询时，性能可能成为瓶颈，优化SQL语句，考虑分批次处理,在API开发中注意内存管理和事务范围。
• 文档化： 记录数据链接关系、使用的字段、自定义程序的功能和操作流程,这对于维护和团队协作非常重要。
• 选择合适工具： 对于简单、临时的任务，内置数据连接或导出/导入可能足够，对于生产环境、关键业务流程或复杂集成，强烈建议采用经过验证的PDM/PLM系统或进行专业的二次开发。
• 寻求专业帮助： 如果需求复杂、涉及关键业务数据或需要高性能，咨询具有CAD/数据库集成经验的专业工程师或解决方案提供商是最可靠的选择,他们能提供符合行业标准和最佳实践的实施方案。

“CAD修改数据库”本质上是建立CAD图形对象与外部数据库记录之间的智能链接，实现数据的双向流动，用户可以通过CAD内置的数据连接工具（如AutoCAD的DBConnect）、属性提取与导入导出、或强大的API二次开发来实现这一目标，选择哪种方法取决于具体需求、数据量、实时性要求、技术能力和预算，无论采用哪种方式，精心设计的数据模型、可靠唯一的标识符、严格的权限控制、充分的测试和备份都是成功实施并确保数据准确性和系统稳定性的关键要素，对于复杂或关键任务，寻求专业工程师的支持是保障项目成功和符合行业规范（体现权威性和可信度）的明智之举。

引用与参考说明：

• 本文所述AutoCAD操作基于AutoCAD官方文档关于“数据链接管理器”、“数据库连接 (dbConnect)”和“数据提取”的功能描述。
• ODBC配置参考Microsoft Windows ODBC数据源管理器的标准操作流程。
• API开发部分概述了AutoCAD .NET API、Revit API等常见CAD API与数据库交互（如ADO.NET）的通用编程模式。
• 最佳实践部分综合了数据管理、软件工程和行业实施经验。
• 提及PDM/PLM系统（如Teamcenter, Windchill, Vault）作为成熟的企业级CAD数据管理解决方案。
