光盘存储器工作原理

光盘存储器工作原理详解

物理结构与材料特性

光盘由多层结构组成,核心部分包括：

• 基底层：聚碳酸酯（PC）材质，提供机械强度。
• 记录层：存储数据的介质（如CD的铝膜、DVD的合金薄膜、蓝光的相变材料）。
• 反射层：金属涂层（如金、银），增强激光反射。
• 保护层：透明树脂或UV固化胶，防止划伤。

不同光盘类型对比表：
| 类型 | 存储容量 | 激光波长 | 记录层技术 | 典型层数 |
|——|———-|———-|———————|———-|
| CD | 700MB | 780nm | 凹坑/平面（一次性） | 1 |
| DVD | 4.7GB | 650nm | 凹坑/平面（一次性） | 1/2 |
| 蓝光 | 25GB | 405nm | 相变/染色（可擦写） | 1/2/3 |

数据写入原理

1. 一次性写入（如CD-R/DVD-R）：

   • 激光烧蚀：高功率激光照射记录层，使染料层熔化形成凹陷。
   • 反射率变化：凹陷区域与平面区域的反射光强度差异代表二进制数据（如CD中凹陷为“1”，平面为“0”）。

2. 可擦写光盘（如CD-RW/DVD-RW）：



   • 相变材料：利用激光加热使晶体结构在晶态（低反射）与非晶态（高反射）间切换。
   • 擦除机制：低功率激光均匀加热，使相变材料恢复初始状态。

数据读取原理

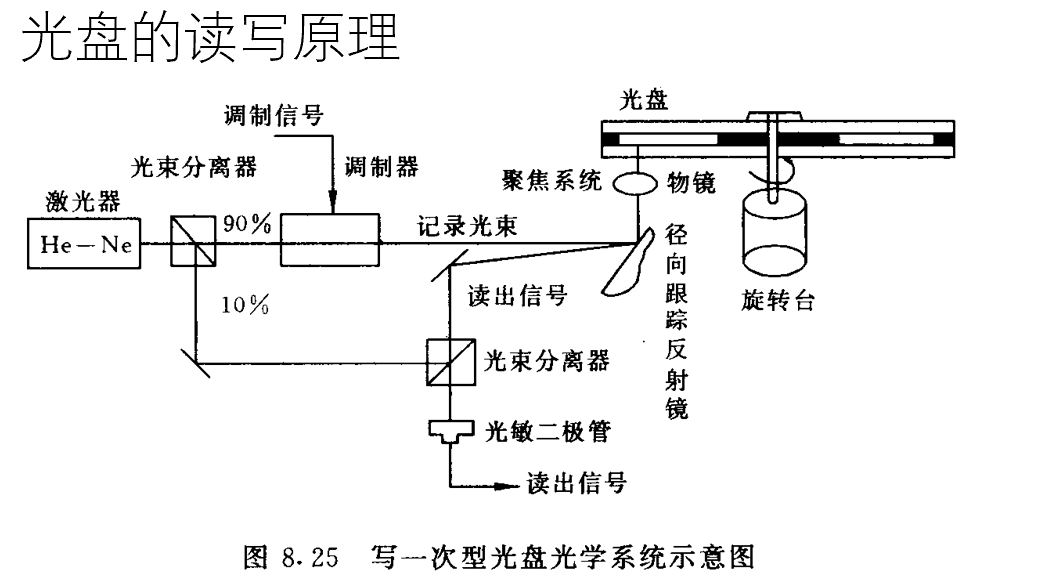

1. 光学系统：

   • 激光二极管发射光束,经物镜聚焦至记录层（焦点尺寸约1μm）。
   • 反射光通过光电探测器转换为电信号。

2. 信号处理：

   • 反射率检测：根据反射光强度判断逻辑“0”或“1”。
   • 误差校正：采用CIRC（交叉交织里德-所罗门码）等算法纠正传输错误。

3. 伺服控制：



   通过导入区预刻槽获取转速和位置信息,确保读写头精准定位。

数据编码与存储格式

1. 调制编码：

   • CD：EFM（8-14调制）将8位数据扩展为14位通道码，增加时钟同步。
   • DVD/蓝光：采用更高效的调制方式（如DVD的EFMPlus），提升编码效率。

2. 扇区结构：

   数据按扇区组织（如CD每扇区2352字节），包含同步字段、头部、用户数据和校验码。



多层存储技术（以蓝光为例）

1. 波长缩短：使用405nm蓝紫光，减小聚焦光斑尺寸。
2. 多层堆叠：通过半透明反射层实现双层/三层存储，每层独立读写。
3. 倾斜轨道：预刻螺旋形沟槽减少层间串扰。

相关问题与解答

Q1：为什么蓝光光盘的存储容量比DVD大？
A1：蓝光通过三方面提升容量：①激光波长从650nm缩短至405nm，聚焦光斑更小；②采用相变材料支持多层存储（最多3层）；③线性密度和轨道密度更高，综合使得单碟容量达25GB以上。

Q2：CD-ROM和CD-R的主要区别是什么？
A2：CD-ROM为只读型，记录层为预压凹坑，数据永久不可修改；CD-R为一次性写入，记录层使用有机染料或相变材料，写入后反射率不可逆变化，两者均遵循ISO 9660文件系统标准
