如何在D3.js中轻松创建自定义坐标网格线？

admin
行业动态
2025-04-20
3

D3.js坐标网格线是通过SVG路径或线条元素实现的图表辅助线，用于增强数据可视化可读性，开发者可利用d3.axis方法生成刻度，结合scale线性比例尺调整间距，通过CSS自定义样式，形成横向或纵向的参考线系统，帮助用户更精准识别数据点在坐标系中的位置关系。

在数据可视化领域,坐标轴网格线是提升图表可读性的关键元素，D3.js通过灵活的API和强大的数据绑定能力，允许开发者创建高度定制化的动态网格线系统，以下将分步骤解析实现逻辑与技术细节，并附可运行代码示例。

基础网格线实现原理

比例尺定义

const xScale = d3.scaleLinear()
.domain([0, 100])
.range([0, width]);

const yScale = d3.scaleLinear()
.domain([0, 50])
.range([height, 0]);

比例尺将数据映射到画布空间，`domain`定义数据范围，`range`设置实际像素范围
2. **坐标轴生成器配置**
```javascript
const xAxis = d3.axisBottom(xScale)
  .tickSize(-height)  // 负值延伸为网格线
  .tickFormat("");
const yAxis = d3.axisLeft(yScale)
  .tickSize(-width)
  .tickFormat("");

通过tickSize设置刻度线长度，负值使线条穿透坐标轴形成网格

SVG元素插入

svg.append("g")
.attr("class", "gridline x-grid")
.attr("transform", `translate(0,${height})`)
.call(xAxis);

svg.append(“g”)
.attr(“class”, “gridline y-grid”)
.call(yAxis);

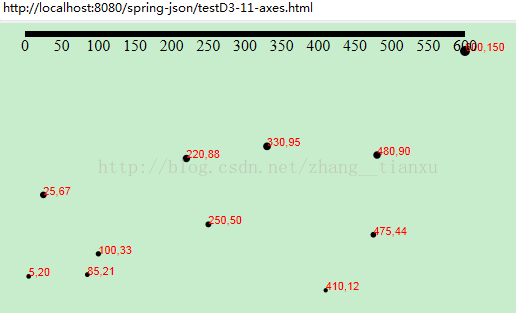

如何在D3.js中轻松创建自定义坐标网格线？第1张

使用`transform`属性定位坐标轴，`call`方法触发坐标轴绘制
**二、动态响应式网格系统**
1. **窗口尺寸监听**
```javascript
window.addEventListener('resize', () => {
  const newWidth = container.clientWidth;
  xScale.range([0, newWidth]);
  yScale.tickSize(-newWidth);
  d3.selectAll('.x-grid')
    .call(xAxis.scale(xScale));
});

通过事件监听实现自适应布局,更新比例尺范围后重绘网格

数据驱动更新模式

function updateGridlines(newData) {
xScale.domain(d3.extent(newData, d => d.x));
yScale.domain([0, d3.max(newData, d => d.y)]);

svg.select(‘.x-grid’)
.transition()
.duration(500)
.call(xAxis.scale(xScale));

svg.select(‘.y-grid’)
.transition()
.call(yAxis.scale(yScale));
}

如何在D3.js中轻松创建自定义坐标网格线？第2张

结合D3的过渡动画实现平滑更新，`d3.extent`自动计算数据范围
**三、高级样式控制技巧**
1. **CSS层叠样式**
```css
.gridline line {
  stroke: #e0e0e0;
  stroke-width: 0.8;
  stroke-dasharray: 4;
}
.gridline path {
  stroke-width: 0;  /* 隐藏坐标轴线 */
}

通过伪类选择器精确控制网格线样式,使用stroke-dasharray创建虚线效果

渐变网格密度

function adaptiveTicks(scale) {
const pixelPerTick = 80;
const tickCount = Math.ceil(scale.range()[1] / pixelPerTick);
return scale.ticks(tickCount);
}

xAxis.ticks(() => adaptiveTicks(xScale));

动态计算刻度数量，保持不同分辨率下的最佳可读性
**四、性能优化策略**
1. **Canvas混合渲染**
```javascript
const canvas = d3.select('#grid-canvas')
  .node()
  .getContext('2d');
function drawGrid() {
  canvas.clearRect(0, 0, width, height);
  xScale.ticks().forEach(t => {
    canvas.beginPath();
    canvas.moveTo(xScale(t), 0);
    canvas.lineTo(xScale(t), height);
    canvas.stroke();
  });
}

对大数据量场景使用Canvas渲染,减少DOM节点数量

如何在D3.js中轻松创建自定义坐标网格线？第3张

Web Workers计算

const worker = new Worker('grid-calculation.js');
worker.postMessage({data: rawData});
worker.onmessage = (event) => {
const gridData = event.data;
renderGrid(gridData);
};

将复杂计算移出主线程,保持界面流畅度

常见问题解决方案
