光纤网络怎么接线

工具与材料准备

光纤接线步骤

光纤预处理

• 剥离外皮：用剥纤钳去除光纤外层保护套（约30-50mm），露出玻璃纤维。
• 清洁端面：
  • 使用酒精棉片擦拭光纤裸露部分,去除油污。
  • 用光纤切割刀垂直切割光纤,确保端面平整无毛刺。

光纤连接

• 熔接法（推荐）：
  1. 将两根光纤端面放入熔接机,自动对准并熔接。
  2. 熔接后套上热缩管,加热收缩以固定并保护接头。

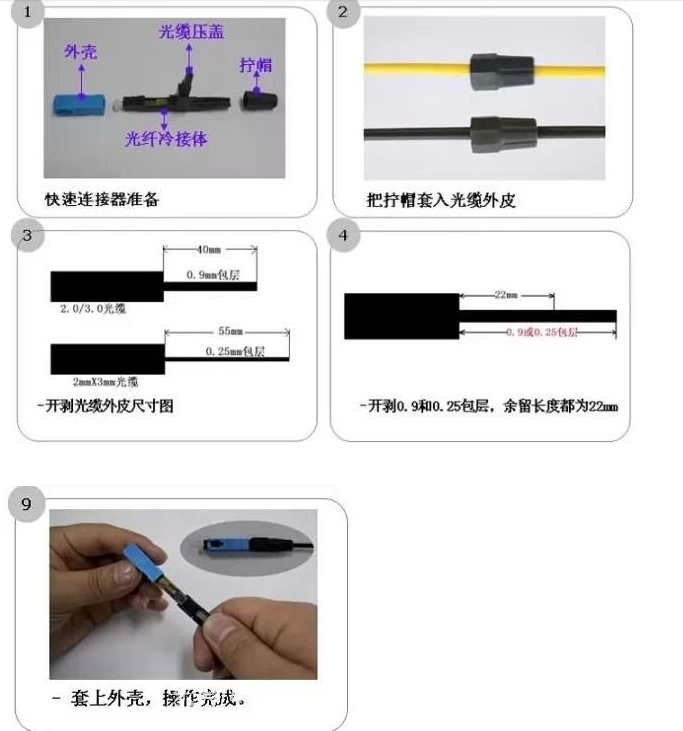

• 冷接法（快速操作）：
  1. 将光纤插入冷接子（如SC/LC接头），确保顶住限位卡槽。
  2. 用锉刀或研磨纸处理接头端面,使其光滑平整。

测试与验证

• 红光笔测试：在一端发射红光，另一端观察是否透出红光，确认物理连通。
• 光功率检测：
  • 使用光功率计测量接收端光强（单位dBm），单模光纤正常值应为-10~-20dBm。
  • 若光衰过大（>0.5dB），需重新熔接或检查弯曲半径。

注意事项

1. 避免光纤弯曲：光纤最小弯曲半径需>30mm，过度弯曲会导致信号衰减。
2. 端面清洁：灰尘、油污会造成光信号损失，连接前必须用酒精擦拭。
3. 接口匹配：单模光纤需搭配单模设备，多模光纤同理（如OM3/OM4）。
4. 安全防护：熔接时产生的激光不可直视，需佩戴护目镜。

常见问题与解答

问题1：光纤熔接与冷接的区别是什么？

• 熔接：通过电弧熔化光纤端面，形成无缝连接，损耗低（<0.1dB），但需专业设备。
• 冷接：使用机械接头快速连接，损耗较高（约0.2-0.5dB），适合临时或短距离场景。

问题2：光功率计显示光衰过大怎么办？

• 可能原因：
  • 光纤端面未清洁或有划痕。
  • 熔接/冷接质量差（如错位、气泡）。
  • 光纤过度弯曲或受压。
• 解决方法：
  1. 重新切割并清洁光纤端面。
  2. 检查熔接点是否平整,必要时重新熔接。
  3. 整理光纤路径,确保自然松弛无挤压
