光学遥感卫星图像配准技术

光学遥感卫星图像配准技术

定义与原理

图像配准是指将不同时间、不同传感器或不同视角获取的同一场景的多幅图像进行空间对齐的过程，其核心目标是通过几何变换消除图像间的位移、旋转、缩放等差异，使同名像元在空间上对应，光学遥感卫星图像配准需解决因卫星轨道偏差、姿态变化、地形起伏等因素导致的图像错位问题。

关键技术步骤

  1. 特征提取
    从图像中提取稳定且具有区分度的特征点（如角点、边缘交点等），常用算法包括：

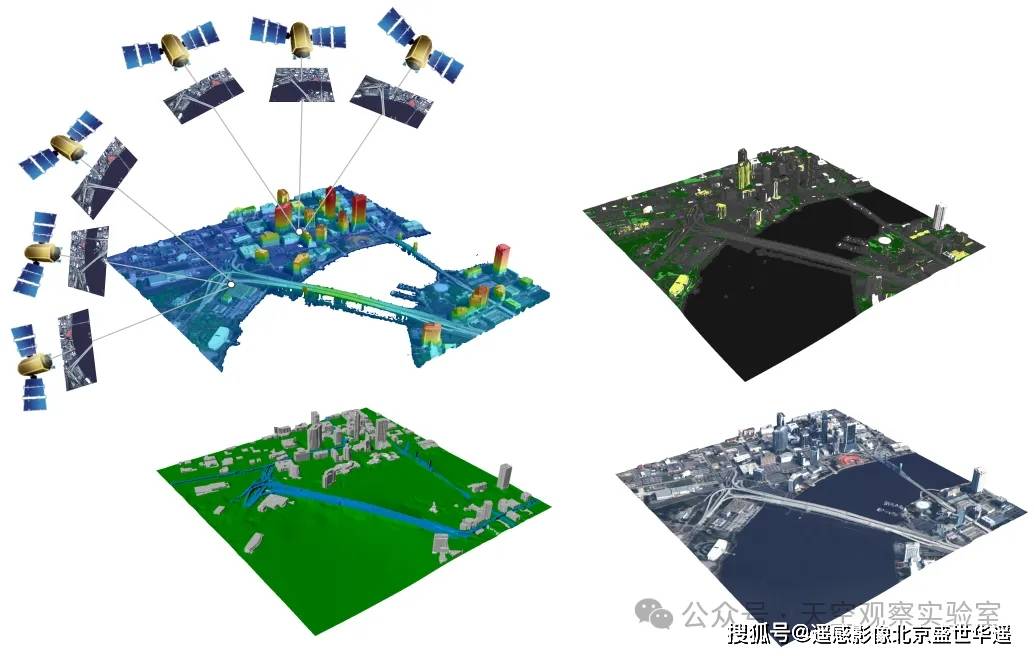

    光学遥感卫星图像配准技术 第1张

    • SIFT（尺度不变特征变换）：抗缩放、旋转，但对光照敏感。
    • SURF（加速稳健特征）：计算效率更高，适合实时处理。
    • ORB（Oriented FAST and Rotated BRIEF）：适用于资源受限场景。

  2. 特征匹配
    通过描述子（如SIFT向量）匹配同名特征点，常用方法：

    • 暴力匹配：计算所有特征点相似度，效率低。
    • KD树搜索：加速最近邻搜索。
    • RANSAC（随机抽样一致性）：剔除误匹配点，提高鲁棒性。

  3. 变换模型估计
    根据匹配点计算几何变换参数，常见模型：
    | 变换类型 | 适用场景 | 参数数量 |
    |—|—|—|
    | 平移变换 | 小幅位移 | 2 |
    | 仿射变换 | 旋转+缩放+剪切 | 6 |
    | 投影变换 | 大视角差异或地形起伏 | 8 |

  4. 图像重采样
    基于变换参数对参考图像或待配准图像进行插值（如双线性、立方卷积），生成对齐后的图像。

常用算法对比

算法类别 优点 缺点 适用场景
灰度基准法（如NCC） 简单易实现 依赖灰度相似性，易受光照影响 同传感器、光照均匀场景
特征点法（如SIFT+RANSAC） 鲁棒性强，适应多传感器 计算复杂度高 异源数据、大视角差异
深度学习法（如SuperGlue） 高精度、端到端 需大量训练数据 复杂地形或实时配准

精度评估指标

  1. 均方根误差（RMSE）：衡量配准后对应点的空间偏差，单位通常为像素。
  2. 峰值信噪比（PSNR）：评估图像重构质量，值越高表示失真越小。
  3. 结构相似性（SSIM）：综合亮度、对比度、结构信息，适合视觉评估。

挑战与优化方向

  1. 多云雨遮挡：采用掩膜算法或深度学习修复缺失区域。
  2. 大尺度地形起伏：引入数字高程模型（DEM）修正投影畸变。
  3. 异源数据融合：通过光谱归一化或跨模态特征提取提升兼容性。

相关问题与解答

问题1：光学遥感图像配准中，如何应对云雾遮挡导致的特征缺失？
解答：

  1. 空间掩膜法：识别云雾区域并仅在有效区域提取特征。
  2. 多时相互补：利用无云覆盖的其他时相图像补充特征。
  3. 深度学习修复：使用GAN（生成对抗网络）填充缺失区域后再配准。

问题2：如何选择适合的几何变换模型？
解答：

  1. 场景分析：平坦区域用仿射变换，复杂地形用投影变换。
  2. 数据特性：同轨道数据用平移/旋转模型，异轨数据需更复杂模型。
  3. 误差验证：通过残差分析判断模型是否过拟合或欠拟合
