光纤网络衰耗

光纤网络衰耗

光纤网络中的信号衰减（损耗）是指光信号在传输过程中因能量损失导致功率逐渐减弱的现象，这种损耗会限制传输距离、降低信号质量，甚至导致通信中断,光纤的损耗特性是衡量其性能的关键指标之一。

光纤损耗的分类与成因

损耗类型 成因 典型值（dB/km）
固有损耗 光纤材料本身的物理特性导致光信号衰减。 16–0.3 dB/km
▪ 吸收损耗 由玻璃材料中的金属离子（如Fe³⁺、Cu²⁺）或氢氧根（OH⁻）吸收光能引起。
▪ 散射损耗 光信号在光纤中传播时因材料不均匀或分子热运动导致的散射（如瑞利散射）。
传输损耗 光信号在光纤中传输时因外部因素或信号特性产生的额外损耗。 视条件而定
▪ 弯曲损耗 光纤过度弯曲（宏弯或微弯）导致光信号泄漏。 可高达1 dB/弯头
▪ 色散损耗 不同波长光信号传输速度差异导致的脉冲展宽（与波长和光纤类型相关）。
连接损耗 光纤连接处的信号损失（如熔接不良、连接器插损）。 1–0.5 dB/接头

光纤损耗的影响因素

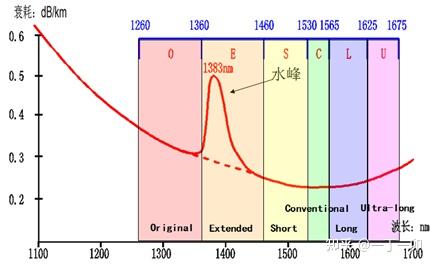

  1. 波长依赖性
    光纤的损耗与波长密切相关。

    • C波段（1530–1565 nm）：典型损耗约0.2 dB/km（单模光纤）。
    • O波段（1260–1360 nm）：损耗较高（约0.3–0.5 dB/km）,易受氢氧根离子吸收影响。
    • S/C+L波段（1460–1625 nm）：适用于长距离传输,损耗低且色散较小。

  2. 光纤类型

    光纤网络衰耗

    • 单模光纤（SMF）：芯径小（约9 μm），适用于长距离传输,损耗低。
    • 多模光纤（MMF）：芯径大（50/62.5 μm），损耗略高,用于短距离通信。

  3. 环境因素

    • 温度变化可能导致光纤微弯或应力,增加损耗。
    • 湿度过高可能引发光纤表面吸附水分,导致连接损耗上升。

光纤损耗的测量与计算

  1. 测量工具

    光纤网络衰耗

    • 光时域反射仪（OTDR）：通过发射光脉冲并分析反射信号,测量光纤各段的损耗。
    • 光功率计：配合稳定光源，直接测量光纤输入/输出端的功率差。

  2. 链路总损耗计算
    链路总损耗（dB）= 光纤长度（km）× 单位长度损耗（dB/km） + 接头数量 × 接头损耗（dB/个）
    示例：100 km光纤，单位损耗0.25 dB/km，接头损耗0.2 dB/个，共50个接头。
    总损耗 = 100×0.25 + 50×0.2 = 25 + 10 = 35 dB。

降低光纤损耗的方法

优化方向 具体措施
光纤选择 优先选用低损耗光纤（如G.652D单模光纤），避免使用O波段。
施工规范 减少光纤弯曲半径（宏弯>30 mm，微弯需固定光纤），避免拉扯或挤压光纤。
连接技术 采用熔接而非机械连接，使用高质量连接器（如UPC/APC接口），定期清洁端面。
设备维护 定期检测光纤链路损耗，更换老化的光纤或连接器。

常见问题与解答

问题1：为什么长距离光纤通信需要使用EDFA（掺铒光纤放大器）？

解答：
长距离传输中，光纤的累积损耗会导致信号衰减至无法识别，EDFA通过放大光信号功率，补偿链路损耗，从而延长无中继传输距离，在海底光缆系统中,EDFA可将单跨距从几十公里扩展至数千公里。

光纤网络衰耗

问题2：如何区分光纤的“熔接损耗”和“机械连接损耗”？

解答：

  • 熔接损耗：通过电弧将两根光纤熔化连接，损耗通常<0.1 dB，稳定性高，但需专用设备。
  • 机械连接损耗：使用连接器（如SC、LC）物理对接，损耗约0.2–0.5 dB，受端面清洁度和对准精度影响较大。
    判断方法：用OTDR测试接头两侧的信号损失，或观察连接器的插拔状态是否
