光纤网络连接示意图详解

光纤基础结构

光纤由纤芯、包层和涂覆层组成，通过全反射原理传输光信号。

  • 单模光纤：纤芯直径9μm，传输距离长（数十公里），用于长距离通信。
  • 多模光纤：纤芯直径50/62.5μm，传输距离短（数百米），用于短距离局域网。

光纤传输原理

  1. 光源：激光二极管（LD）或发光二极管（LED）将电信号转换为光信号。
  2. 传输介质：光纤通过全反射传递光脉冲，避免电磁干扰。
  3. 接收端：光电探测器（如PIN二极管）将光信号转换为电信号。

核心设备与功能

设备 功能
OLT（光线路终端） 位于局端，负责汇聚用户数据，分配带宽，管理ONU设备。
ONU（光网络单元） 位于用户端，实现用户设备与光纤网络的连接，支持数据转发和语音/视频业务。
光模块 完成电光转换（发射端）或光电转换（接收端），需与光纤模式（单模/多模）匹配。
分光器 将一路光信号分为多路，节省主干光纤资源（如1:N分光，N=4/8/16等）。

典型连接步骤

  1. 光纤入户：
    • 主干光纤从OLT出发,通过分光器分配至各用户分支。
    • 用户侧光纤接入ONU,通过SC/LC接口连接光模块。
  2. 设备熔接：

    使用熔接机将光纤与光猫、分光器等设备焊接，减少信号损失。

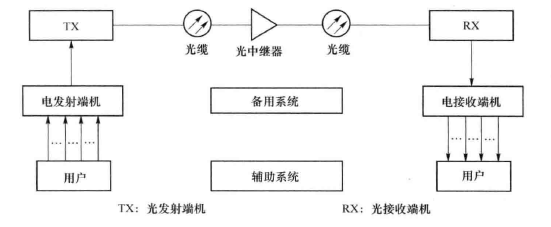

    光纤网络连接示意图

  3. 光路测试：

    使用光功率计检测光衰（正常值：-8~-27dBm），确保链路质量。

    光纤网络连接示意图

配置要点

  • PON技术：EPON（以太网无源光网络）或GPON（吉比特无源光网络）需匹配OLT与ONU协议。
  • VLAN划分：通过OLT配置VLAN隔离不同用户或业务流量。
  • 链路保护：采用双纤冗余（如1+1保护）提升可靠性。

常见故障与处理

现象 原因 解决方法
光猫LOS灯闪烁 光纤弯曲过度或熔接点信号衰减 检查光纤弯曲半径，重新熔接或更换光纤
网速慢/丢包 光功率过低或分光比超限 调整分光器比例，更换高灵敏度光模块

问题与解答

问题1：如何选择单模光纤和多模光纤？
解答：

  • 单模光纤：适用于长距离（>10km）、高速率（>1Gbps）场景，如城域网、骨干网。
  • 多模光纤：适用于短距离（<500m）、低速率（<1Gbps）场景，如企业局域网。

问题2：OLT与ONU的兼容性取决于什么？
解答：

光纤网络连接示意图

  • PON标准：需一致（如EPON vs GPON）。
  • 波长匹配：OLT下行波长（如1490nm）需与ONU接收波长一致，上行同理（如1310nm）。
  • 厂商配置：部分厂商设备需专用协议（如华为、中兴私有协议
