光缆识别仪的使用视频说明

设备组成与原理

（一）核心部件介绍

部件名称 功能简述
主机 集成信号发射、接收与处理模块，控制整个识别流程
发射器 产生特定频率电磁信号，注入待测光缆
接收器 捕捉光缆内返回信号，转化为可识别数据
耦合夹 非破坏性连接光缆，确保信号高效传输

（二）工作原理解析

基于电磁感应原理,发射器向目标光缆注入特定频率信号，该信号沿光缆金属加强芯或光纤结构传播，接收器通过电磁耦合捕获返回信号特征，系统对比预设参数库，实现光缆身份精准匹配。

使用前准备

序号 准备工作 操作要点
1 设备检查 确认主机电量＞80%，发射/接收探头无损坏
2 资料收集 获取光缆路由图、纤芯色谱表等基础数据
3 安全措施 佩戴绝缘手套，设置警示标识

操作步骤详解

（一）开机自检

  1. 长按电源键3秒启动设备
  2. 系统自动检测各模块状态
  3. 屏幕显示「通过自检」后进入主界面

（二）连接测试线

  1. 将红色夹钳固定在光缆金属护套
  2. 黑色夹钳连接接地桩
  3. 使用万用表测量回路电阻＜5Ω

（三）参数设置

设置项 操作说明
频率选择 根据光缆长度选择1kHz-10kHz范围
识别模式 单芯识别选「单频追踪」，多芯识别启用「频谱分析」
阈值校准 旋转测试旋钮至信号强度达70%-80%

（四）启动识别

  1. 将发射探头垂直抵住光缆表面
  2. 按下「开始测试」按钮
  3. 缓慢移动探头,观察信号强度变化曲线

（五）结果判断

信号特征 判定上文归纳
强度＞-30dBm且波形匹配 识别成功
强度波动＞15dB 存在分支接头
无有效信号 光缆断裂或屏蔽层破损

（六）记录存档

  1. 保存测试时间、位置坐标、信号图谱
  2. 生成带二维码的电子标签
  3. 同步更新运维管理系统数据库

特殊场景处理

（一）多缆并行环境

采用「差分识别法」：

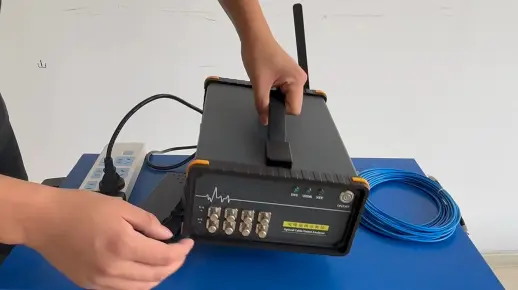

光缆识别仪的使用视频 第1张

  1. 对相邻光缆分别标注A/B/C
  2. 开启设备多通道监测功能
  3. 对比各缆信号相位差,锁定目标光缆

（二）带电光缆识别

实施三级防护：

  1. 穿戴1000V绝缘手套
  2. 使用绝缘测试杆连接发射器
  3. 开启设备「抗干扰模式」

问题与解答

Q1：识别仪无信号输出怎么办？
A1：按以下步骤排查：
①检查电池触点是否氧化
②测试线缆是否开路
③更换备用发射模块
④用酒精棉擦拭光缆表面氧化层

Q2：如何区分规格型号相近的光缆？
A2：采用复合识别法：

  1. 光谱分析：检测光纤折射率差异（精度±0.002）
  2. 阻抗检测：测量光缆直流电阻值（误差＜5%）
  3. 编码比对：读取光缆出厂激光刻
