光缆图像识别
技术背景

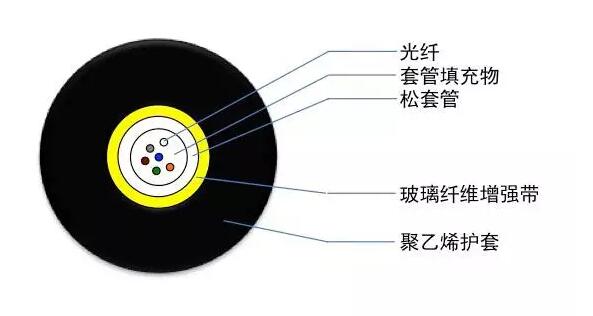

光缆作为通信网络的核心传输介质，其外部护套及内部光纤结构易受环境、人为等因素损坏，传统人工巡检效率低、成本高，且难以发现隐蔽故障，基于计算机视觉的光缆图像识别技术通过分析光缆外观、接头状态等图像特征，可快速定位损伤、异物附着或老化问题，提升运维效率。
系统组成
光缆图像识别系统通常包含以下模块：
| 模块 | 功能描述 |
|——————-|—————————————————————————–|
| 图像采集 | 通过高清摄像头、无人机或机器人搭载设备获取光缆表面及接头图像。 |
| 预处理 | 去噪、增强对比度、矫正畸变，适应复杂光照或遮挡场景。 |
| 特征提取 | 提取纹理、颜色、形状等特征（如外皮破损、光纤断裂、弯曲变形）。 |
| 故障分类与定位 | 基于机器学习或深度学习模型判断故障类型，并标注故障位置。 |
| 结果输出 | 生成报告或触发报警，支持远程监控平台集成。 |
关键技术对比
| 方法类别 | 传统图像处理 | 深度学习方法 |
|---|---|---|
| 核心原理 | 阈值分割、边缘检测、形态学操作 | 卷积神经网络（CNN）自动特征学习 |
| 数据依赖 | 需手动设计特征，数据量要求低 | 依赖大量标注数据，泛化能力强 |
| 典型算法 | Canny边缘检测、Hough变换 | ResNet、YOLO、EfficientDet |
| 适用场景 | 简单背景下的明显故障 | 复杂背景（如野外光缆）、微小故障识别 |
| 实时性 | 高（计算量小） | 需优化模型（如轻量化网络） |
常见故障类型与图像特征
| 故障类型 | 图像特征描述 |
|---|---|
| 外皮破损 | 表面纹理断裂、颜色异常（如露出光纤的白色） |
| 光纤弯曲过度 | 光缆曲线曲率超过阈值，伴随形变阴影 |
| 接头被墙 | 光纤连接端面存在灰尘或划痕（需高分辨率成像） |
| 悬垂异物附着 | 风筝线、塑料布等缠绕光缆，颜色/纹理与光缆差异明显 |
应用场景
电力通信巡检
- 场景：输电塔间光缆因风振、鸟巢等受损。
- 方案：无人机搭载摄像头拍摄光缆，识别外皮磨损或断裂。
数据中心维护
- 场景：光纤跳线插拔频繁导致端面被墙。
- 方案：自动化显微镜成像+AI分类被墙等级（如划痕、油污）。
智能安防监控
- 场景：隧道内光缆被挖掘或破坏。
- 方案：红外摄像头+昼夜图像融合识别，联动报警系统。
挑战与解决方案
| 问题 | 解决方案 |
|---|---|
| 复杂背景干扰 | 采用多尺度特征融合网络（如FPN），结合注意力机制抑制无关背景。 |
| 光照变化敏感 | 使用自适应直方图均衡化（CLAHE）或红外成像增强对比度。 |
| 小目标故障漏检 | 数据增强（如切割、旋转故障区域）+ 高分辨率骨干网络（如HRNet）。 |
| 实时性要求 | 模型量化压缩（如TensorRT加速）或轻量化架构（如MobileViT）。 |
问题与解答
问题1：光缆图像识别中如何应对雨天、雾天等恶劣天气导致的图像模糊？
解答：
- 预处理阶段：采用暗通道先验去雾算法（如He-Sun-Tang模型）消除雾气干扰，或使用雨滴检测算法（如频域滤波）去除雨痕。
- 模型优化：在训练数据中增加恶劣天气样本比例，或使用域适应技术（如UDA）提升模型鲁棒性。
问题2：如何提升光缆微小裂纹（如0.1mm）的识别准确率？
解答：
- 数据层面：使用超分辨率生成对抗网络（SRGAN）增强图像分辨率，或采用显微成像设备获取高倍纹理。
- 算法层面：设计多尺度感受野网络（如Inception模块）捕捉细微裂纹特征，或引入边缘感知损失函数优化裂纹边界
