光学设计增强现实

光学设计通过优化光路布局、透镜参数及波导结构,提升AR显示的光效与视场角,降低畸变,增强虚实融合的视觉沉浸

核心原理与技术路径

显示技术融合

增强现实(AR)通过虚实叠加实现信息增强,光学系统需解决虚拟信息与真实场景的融合问题,主流显示技术对比如下:

显示技术 亮度(nits) 视场角(FOV) 功耗(W) 优势场景
LCD 300-500 40°-50° 5-2.5 低功耗设备
OLED 800-1500 60°-80° 2-4 高动态范围场景
Micro-LED 1500-3000 70°-90° 3-5 户外强光环境
激光投影 2000+ 80°-120° 4-6 超大屏交互

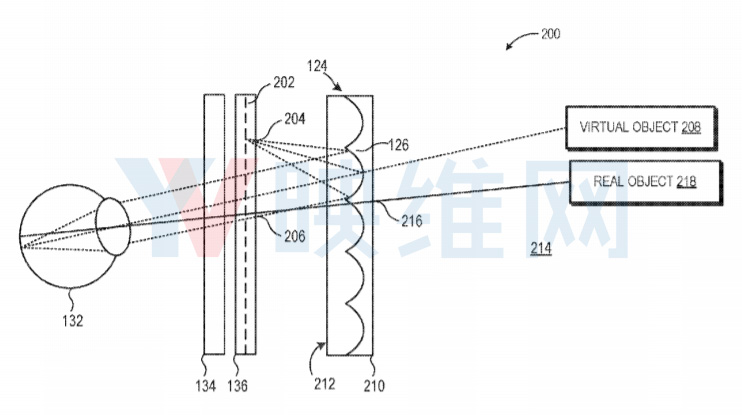

光路设计优化

光学系统需实现三重耦合:出瞳位置匹配人眼旋转中心、光轴对准视觉焦点、色散控制,典型设计方案包括:

  1. Birdbath结构

    光学设计增强现实

    • 自由曲面镜+半反半透镜
    • 视场角可达60°,但厚度>25mm
    • 适用于工业级AR眼镜(如Microsoft HoloLens)
  2. 光波导方案

    • 分体式耦合(表面浮雕光栅)
    • 全彩方案需RGB三层波导堆叠
    • 典型参数:折射率n=1.7(玻璃基底),耦合效率>85%

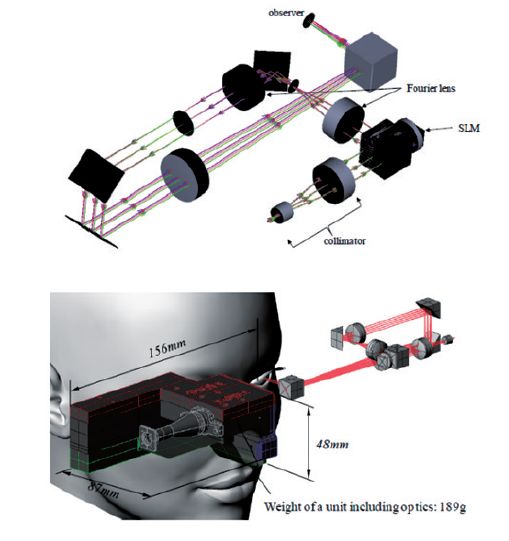

  3. 全息衍射光栅

    • 体全息光栅周期d=λ/(2n)
    • 衍射效率>90%(布拉格条件)
    • 支持多层复用(如Magic Leap两片式波导)

关键性能指标

参数维度 技术要求 测量方法
角分辨率 ≤1′(每度60个可辨像素) MTF调制传递函数测试
瞳孔适配 直径≥4mm,偏移容差±1.5mm 红外眼动追踪校准
色差控制 ΔE<2(CIEDE2000标准) 光谱辐射计+颜色iFPC算法
像散抑制 全场RMS<0.5D 哈特曼波前传感器检测

材料工程突破

新型光学材料推动器件小型化:

  • 纳米压印硫系玻璃:阿贝数>70,折射率可调范围1.5-2.8
  • 碳化硅晶圆:热导率400W/mK,膨胀系数<3ppm/℃
  • 液晶光子晶体:响应时间<10ms,双折射Δn=0.15

人机视觉适配

生物视觉参数直接影响设计:

光学设计增强现实

  • 人眼调节范围:近视-5D至远视+3D
  • 瞳孔动态变化:光照强度1-10000lux对应直径4-8mm
  • 色觉敏感度:蓝绿通道分辨率比红通道高20%

设计需满足:

  1. 出瞳光瞳与眼睛瞳孔的动态匹配误差<0.5mm
  2. 像面曲率半径匹配角膜曲率(7.8mm基准值)
  3. 动态MTF>0.3@100lp/mm(奈奎斯特频率)

产业化瓶颈突破

当前技术难点与解决方案:
| 技术挑战 | 传统方案缺陷 | 创新解决方案 |
|—————-|—————————|—————————–|
| 视场角扩展 | 边缘畸变>15% | 复眼光学拼接+畸变补偿算法 |
| 亮度提升 | 峰值亮度<2000nits | 偏振分光+量子点背光增强 |
| 重量控制 | 光学模组>80g | 碳化硅晶圆级封装技术 |
| 量产成本 | 光刻对准精度<1μm | 纳米压印+卷对卷制造工艺 |


相关问题与解答

Q1:光波导方案与棱镜反射方案的核心差异是什么?
A:光波导通过全内反射实现光线折叠,支持多级扩瞳设计,理论FOV可达80°以上;棱镜方案依赖几何反射,视场角通常<40°,波导厚度可控制在8-12mm,而棱镜系统往往超过25mm,但波导存在耦合效率损失(约15%),棱镜方案光损<5%。

光学设计增强现实

Q2:如何平衡视场角与画面亮度的矛盾?
A:采用动态瞳孔追踪技术,当检测到瞳孔缩小时自动提升光源亮度(如Micro-LED峰值亮度可达3000nits),同时结合HDR显示算法,对高亮区域进行局部调光,实验数据显示,当FOV从40°扩展到80°时,单位面积亮度需提升4倍才能维持相同感知亮度
