光弹条纹图像的全场相移技术

光弹条纹图像的全场相移技术是一种通过引入可控相位变化,结合多幅条纹图像计算相位主值分布的方法,其核心在于利用光弹效应(材料受力后产生双折射,形成条纹图案)与相移算法,将条纹图像转换为连续相位场,从而定量分析应力分布。

关键技术点

光弹条纹图像的全场相移技术

  1. 光弹效应:材料受力后产生光学各向异性,导致偏振光通过时形成干涉条纹。
  2. 相移原理:通过调整参考光或样品光的相位(如旋转偏振片、液晶调制器等),使条纹图像整体发生已知相位偏移。
  3. 全场特性:对所有像素同步引入相移,而非逐点扫描,实现高效、高密度的相位测量。

实现方法

设备与系统

组件 功能说明
偏振光源 提供单一偏振方向的光(如氦氖激光器或LED配合起偏器)。
加载装置 对试样施加载荷,诱导双折射效应。
成像系统 采集光弹条纹图像(CCD/CMOS相机)。
相移调制器件 液晶调制器、压电晶体或旋转偏振片,用于精确控制相位变化(通常步进为π/2或更小)。
同步控制器 协调相移与图像采集的时序,确保全场相位一致性。

相移引入方式

  • 时间相移法:依次改变相移量(如0、π/2、π、3π/2),采集多幅图像。
  • 空间相移法:通过分光镜或衍射光栅生成不同相位的条纹,一次性采集多幅图像。
  • 混合相移法:结合时间与空间相移,平衡效率与精度。

同步控制要求

  • 相移量需精确校准(误差<λ/20,λ为光波波长)。
  • 全场相移需严格同步,避免因振动或热漂移导致相位偏差。

数据处理流程

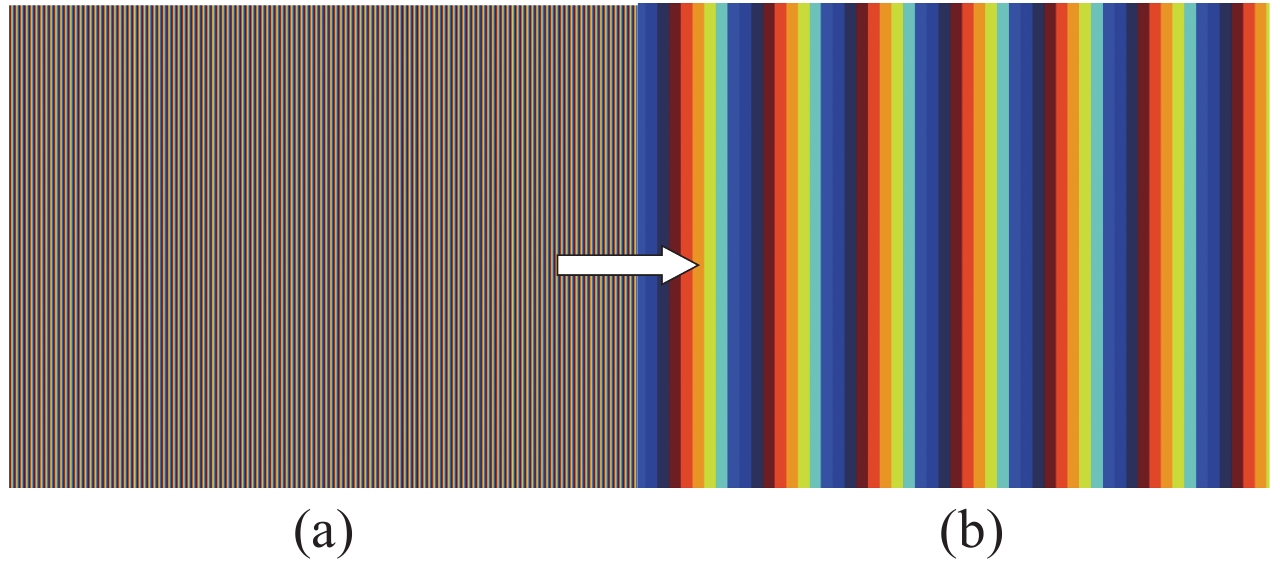

  1. 相位计算
    通过多幅相移图像,利用反正切函数计算相位主值:
    [
    varphi(x,y) = arctanleft(frac{sum_{i=1}^N I_i cdot sindeltai}{sum{i=1}^N I_i cdot cosdelta_i}right)
    ]
    (I_i)为第(i)幅图像强度,(delta_i)为对应相移量。

  2. 相位解缠
    采用质量引导路径法或迭代算法,将包裹相位(范围[-π, π])恢复为连续相位场。

    光弹条纹图像的全场相移技术

  3. 应力转换
    结合应力-光学定律(如Maxwell应力公式),将相位分布转换为主应力差值:
    [
    (sigma_1 sigma2) = frac{f{text{stress}} cdot varphi(x,y)}{C}
    ]
    (C)为材料应力光学系数,(f_{text{stress}})为载荷修正因子。


优缺点分析

优势 局限性
全场测量,空间分辨率高 对相移器件的精度要求极高
非接触式,适用于动态过程 复杂条纹图案可能导致相位解缠误差
可抑制随机噪声 系统成本较高(需高精度调制与同步设备)

应用案例

  • 实验力学:分析复合材料层间应力、裂纹扩展过程。
  • 生物医学:测量血管壁、角膜等生物组织的应力分布。
  • 微电子封装:检测芯片封装中的热应力集中区域。

问题与解答

问题1:全场相移技术相比传统光弹法的核心优势是什么?

解答
传统光弹法依赖条纹级数定性分析应力,而全场相移技术通过相位计算实现定量测量,优势包括:

  1. 高精度:直接输出连续相位场,分辨率达波长级(纳米量级)。
  2. 自动化:无需人工判读条纹,减少主观误差。
  3. 动态适用性:可捕获瞬态应力变化(如冲击载荷下的响应)。

问题2:如何降低相位解缠过程中的噪声干扰?

解答

光弹条纹图像的全场相移技术

  1. 预处理滤波:对包裹相位图进行中值滤波或高斯滤波,抑制高频噪声。
  2. 质量评估:利用相位梯度或信噪比(SNR)标记低置信度区域,优先解缠高置信区域。
  3. 迭代修正:结合全局相位趋势与局部解缠结果,通过加权算法优化
