存储颗粒究竟为何物？揭秘SSD/内存行业核心机密！

存储颗粒是什么？

在现代电子产品中,“存储颗粒”是一个常见但容易被忽视的核心组件，无论是手机、电脑、固态硬盘（SSD），还是智能家居设备，存储颗粒都承担着数据存储的核心任务，本文将从技术原理、应用场景及重要性等方面，全面解析这一关键元件。

存储颗粒的定义

存储颗粒,又称NAND闪存颗粒，是NAND闪存芯片中的最小存储单元，它通过半导体技术实现数据的写入、擦除和读取，是构成固态硬盘（SSD）、U盘、手机存储（如eMMC、UFS）等设备的物理基础。
存储颗粒的“体积”决定了设备的存储容量，而“性能”则直接影响数据存取速度和设备的整体响应效率。

存储颗粒的技术原理

电荷储存机制

存储颗粒通过浮栅晶体管（Floating Gate Transistor）存储数据，浮栅被绝缘层包裹，电荷一旦注入后能长期保留，从而记录“0”或“1”的二进制数据。

单元结构类型

根据每个单元存储的比特数,存储颗粒分为以下类型：

• SLC（Single-Level Cell）：每单元存储1比特，速度最快、寿命最长，但成本最高，多用于企业级存储。
• MLC（Multi-Level Cell）：每单元存储2比特，平衡速度、寿命与成本，常见于高端消费级SSD。
• TLC（Triple-Level Cell）：每单元存储3比特，成本低但寿命较短，适合普通消费电子产品。
• QLC（Quad-Level Cell）：每单元存储4比特，容量大但写入速度较慢，多用于大容量存储设备。

3D堆叠技术

为了解决平面NAND的密度限制,3D NAND技术通过垂直堆叠存储单元提升容量，例如三星的V-NAND、铠侠（Kioxia）的BiCS技术，这一技术大幅降低了单位存储成本。

存储颗粒的重要性

推动存储设备升级

存储颗粒的容量与性能直接影响设备表现：

• 容量提升：QLC与3D NAND技术使SSD容量突破10TB，手机存储可达1TB。
• 速度飞跃：NVMe协议配合高性能存储颗粒，SSD读写速度可达7000 MB/s以上。
• 体积缩小：颗粒小型化让设备更轻薄（如MicroSD卡、超薄笔记本）。

成本下降的关键

存储颗粒的规模化生产及技术进步,使得每GB存储成本从2000年的10美元降至如今的0.1美元以下，推动了大容量存储设备的普及。

技术挑战与突破

随着单元密度增加,存储颗粒面临寿命缩短（P/E循环次数减少）和数据可靠性下降的挑战，为此，厂商通过纠错算法（ECC）、磨损均衡技术及更先进的制程工艺进行优化。

存储颗粒的应用领域

1. 消费电子
   • 手机/平板：eMMC、UFS存储芯片中的核心元件。

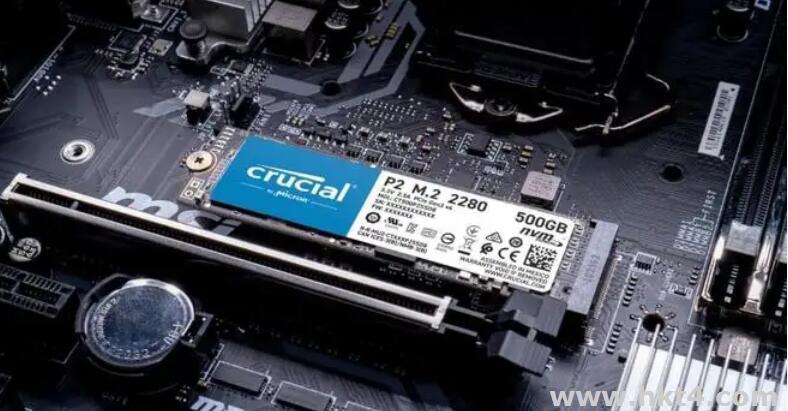

   • 电脑：SSD、内存卡的关键组件。

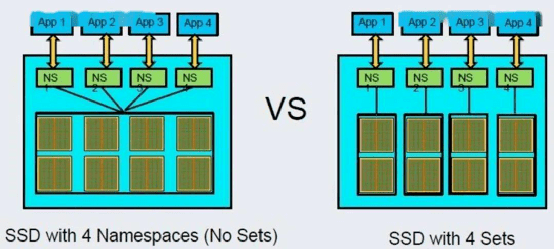

2. 企业级存储

   数据中心：高耐久SLC/MLC颗粒用于服务器SSD。



3. 工业与物联网

   工控设备、智能摄像头等依赖高可靠性存储颗粒。

未来发展趋势

1. 更高层数3D NAND：三星、美光等厂商已量产200层以上3D NAND，未来将向500层突破。
2. 新型存储技术：如PCIe 5.0接口、XL-Flash低延迟颗粒，进一步优化性能。
3. 绿色节能：通过工艺改进降低功耗，适配新能源汽车、边缘计算等新兴场景。

参考文献

1. JEDEC固态技术协会. (2025). 《NAND闪存接口标准》.
2. 三星电子. (2022). 《3D V-NAND技术白皮书》.
3. 西部数据. (2021). 《QLC NAND在企业存储中的实践》.
4. IEEE国际电子器件会议. (2020). 《高密度存储颗粒的可靠性研究》.
   基于行业公开资料及技术文献，旨在提供客观的技术解读。）
