如何用D3.js快速绘制出专业级折线图？

admin
行业动态
2025-04-17
1

D3.js可通过数据绑定生成动态折线图，利用SVG元素创建坐标系、折线路径和交互效果，开发者需定义比例尺映射数据，使用d3.line()生成路径，配置坐标轴样式，支持动态更新和交互功能，适用于复杂数据可视化需求，兼具灵活性和扩展性。

环境准备与基础结构

HTML骨架

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <script src="https://d3js.org/d3.v7.min.js"></script>
    <style>
        .line-path { fill: none; stroke: #2196F3; stroke-width: 2px; }
        .axis-label { font-size: 12px; fill: #666; }
        .tooltip { position: absolute; padding: 8px; background: rgba(0,0,0,0.8); color: white; border-radius: 4px; pointer-events: none; }
    </style>
</head>
<body>
    <div id="chart-container"></div>
    <script>
        // D3代码将在此处编写
    </script>
</body>
</html>

数据准备与解析

假设使用时间序列数据,需确保时间格式正确解析：

const dataset = [
    { date: "2025-01", value: 30 },
    { date: "2025-02", value: 80 },
    { date: "2025-03", value: 45 },
    // 更多数据...
];
// 时间解析器
const parseTime = d3.timeParse("%Y-%m");
dataset.forEach(d => {
    d.date = parseTime(d.date);
    d.value = +d.value; // 确保数值类型
});

SVG容器与比例尺设置

容器尺寸与边距

const margin = { top: 20, right: 30, bottom: 40, left: 50 };
const width = 800 - margin.left - margin.right;
const height = 400 - margin.top - margin.bottom;
const svg = d3.select("#chart-container")
    .append("svg")
    .attr("width", width + margin.left + margin.right)
    .attr("height", height + margin.top + margin.bottom)
    .append("g")
    .attr("transform", `translate(${margin.left},${margin.top})`);

比例尺定义

const xScale = d3.scaleTime()
    .domain(d3.extent(dataset, d => d.date))
    .range([0, width]);
const yScale = d3.scaleLinear()
    .domain([0, d3.max(dataset, d => d.value)])
    .range([height, 0]);

坐标轴与网格线

生成坐标轴

// X轴
svg.append("g")
    .attr("class", "x-axis")
    .attr("transform", `translate(0,${height})`)
    .call(d3.axisBottom(xScale).tickFormat(d3.timeFormat("%Y-%m")));
// Y轴
svg.append("g")
    .attr("class", "y-axis")
    .call(d3.axisLeft(yScale));
// 网格线（可选）
svg.append("g")
    .attr("class", "grid")
    .call(d3.axisLeft(yScale)
        .tickSize(-width)
        .tickFormat("")
    );

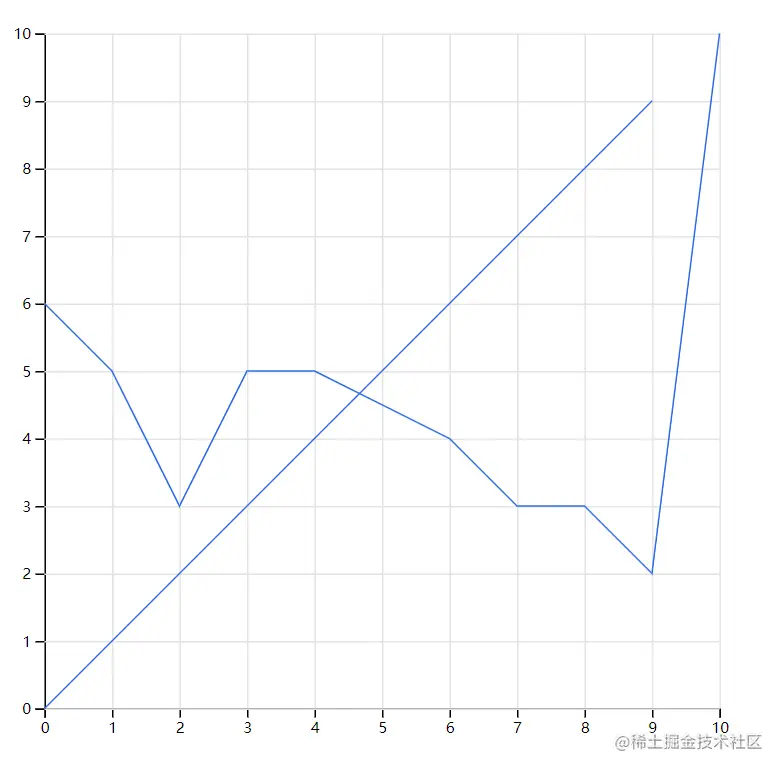

绘制折线路径

折线生成器

const lineGenerator = d3.line()
    .x(d => xScale(d.date))
    .y(d => yScale(d.value))
    .curve(d3.curveMonotoneX); // 平滑曲线
svg.append("path")
    .datum(dataset)
    .attr("class", "line-path")
    .attr("d", lineGenerator);

交互增强：数据点与提示

添加数据点

svg.selectAll(".data-point")
    .data(dataset)
    .enter()
    .append("circle")
    .attr("class", "data-point")
    .attr("cx", d => xScale(d.date))
    .attr("cy", d => yScale(d.value))
    .attr("r", 4)
    .attr("fill", "#2196F3");

提示框交互

const tooltip = d3.select("body").append("div").attr("class", "tooltip");
svg.selectAll(".data-point")
    .on("mouseover", (event, d) => {
        tooltip
            .style("opacity", 1)
            .html(`日期：${d3.timeFormat("%Y-%m")(d.date)}<br>数值：${d.value}`)
            .style("left", (event.pageX + 10) + "px")
            .style("top", (event.pageY - 28) + "px");
    })
    .on("mouseout", () => tooltip.style("opacity", 0));

响应式设计优化

添加窗口大小监听,实现自适应：

window.addEventListener("resize", () => {
    const newWidth = document.getElementById("chart-container").clientWidth - margin.left - margin.right;
    xScale.range([0, newWidth]);
    svg.selectAll(".x-axis").call(d3.axisBottom(xScale));
    svg.select(".line-path").attr("d", lineGenerator);
    svg.selectAll(".data-point").attr("cx", d => xScale(d.date));
});
