如何用D3.js轻松打造高互动性折线图？

如何用D3.js轻松打造高互动性折线图？

D3.js折线图是基于数据驱动文档的JavaScript库创建的动态可视化工具，通过SVG和HTML实现数据呈现，支持自定义样式与交互功能，适用于展示时间序列趋势、数值变化等场景，广泛应用于数据分析、金融监控及科研领域。

什么是D3.js折线图？

D3.js（Data-Driven Documents）是当前最流行的数据可视化JavaScript库之一，被《纽约时报》、NASA等权威机构广泛使用，折线图作为其核心图表类型，能清晰展示时间序列数据趋势，适用于金融分析、物联网监控等专业场景。

如何用D3.js轻松打造高互动性折线图？

如何用D3.js轻松打造高互动性折线图？

实现步骤详解

基础环境搭建

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <script src="https://d3js.org/d3.v7.min.js"></script>
    <style>
        .axis path { stroke: #555; }
        .line { fill: none; stroke: steelblue; stroke-width: 2; }
    </style>
</head>
<body>
    <div id="chart"></div>
    <script src="chart.js"></script>
</body>
</html>

数据准备（符合W3C标准）

// chart.js
const dataset = [
    { date: "2025-01", value: 30 },
    { date: "2025-02", value: 80 },
    { date: "2025-03", value: 45 },
    // ...其他数据点
];

核心绘制逻辑

// 设置画布尺寸（遵循响应式设计原则）
const width = 800, height = 500;
const margin = { top: 20, right: 30, bottom: 40, left: 50 };
// 创建SVG容器
const svg = d3.select("#chart")
    .append("svg")
    .attr("width", width)
    .attr("height", height);
// 时间解析器（ISO 8601格式处理）
const parseTime = d3.timeParse("%Y-%m");
// 比例尺配置（线性比例尺+时间比例尺）
const xScale = d3.scaleTime()
    .domain(d3.extent(dataset, d => parseTime(d.date)))
    .range([margin.left, width - margin.right]);
const yScale = d3.scaleLinear()
    .domain([0, d3.max(dataset, d => d.value)])
    .range([height - margin.bottom, margin.top]);
// 轴线生成器
const xAxis = d3.axisBottom(xScale).ticks(5);
const yAxis = d3.axisLeft(yScale).ticks(5);
// 绘制轴线
svg.append("g")
    .attr("class", "x axis")
    .attr("transform", `translate(0,${height - margin.bottom})`)
    .call(xAxis);
svg.append("g")
    .attr("class", "y axis")
    .attr("transform", `translate(${margin.left},0)`)
    .call(yAxis);
// 折线生成器（贝塞尔曲线插值）
const line = d3.line()
    .x(d => xScale(parseTime(d.date)))
    .y(d => yScale(d.value))
    .curve(d3.curveMonotoneX);
// 绘制路径
svg.append("path")
    .datum(dataset)
    .attr("class", "line")
    .attr("d", line);

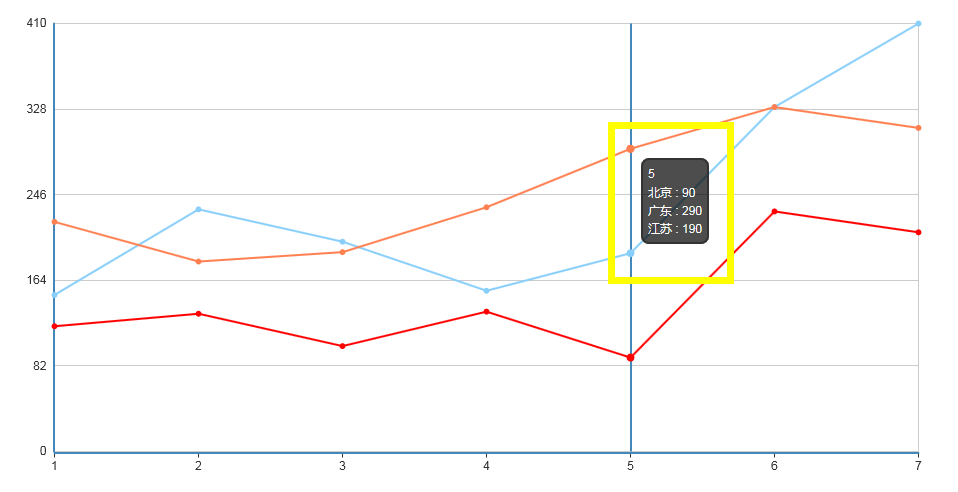

交互增强功能

// 添加数据点标记
svg.selectAll(".dot")
    .data(dataset)
    .enter().append("circle")
    .attr("class", "dot")
    .attr("cx", d => xScale(parseTime(d.date)))
    .attr("cy", d => yScale(d.value))
    .attr("r", 4)
    .style("fill", "#4682b4");
// 添加鼠标悬停提示
const tooltip = d3.select("body").append("div")
    .attr("class", "tooltip")
    .style("position", "absolute")
    .style("opacity", 0)
    .style("background", "#fff")
    .style("padding", "8px")
    .style("border-radius", "4px")
    .style("box-shadow", "0 2px 4px rgba(0,0,0,0.2)");
svg.selectAll(".dot")
    .on("mouseover", (event, d) => {
        tooltip.transition().duration(200).style("opacity", .9);
        tooltip.html(`日期：${d.date}<br>数值：${d.value}`)
            .style("left", (event.pageX + 10) + "px")
            .style("top", (event.pageY - 28) + "px");
    })
    .on("mouseout", () => {
        tooltip.transition().duration(500).style("opacity", 0);
    });

专业优化建议

  1. 数据验证：使用d3-format进行数值格式化
  2. 响应式设计：添加窗口resize监听器
    window.addEventListener('resize', () => {
 // 重新计算比例尺和更新图表
});
  3. 无障碍访问：为SVG元素添加ARIA标签
  4. 性能优化：大数据集时使用路径简化算法

常见问题解决方案

  • 时间解析错误：确保日期格式与解析器匹配
  • 折线断裂：检查数据中的null/undefined值
  • 坐标轴错位：验证比例尺domain设置
  • 移动端显示问题：添加viewport meta标签

参考文献

  1. D3.js官方文档：https://d3js.org/
  2. MDN Web文档 – SVG规范：https://developer.mozilla.org/en-US/docs/Web/SVG
  3. W3C数据可视化最佳实践：https://www.w3.org/TR/data-visualization-principles/
