如何用d3.js实现树形结构的动态展开功能？

admin
行业动态
2025-04-19
1

D3.js树形结构展开功能通过动态数据绑定实现交互式节点操控，支持点击节点展开/折叠子树，利用层级布局算法计算位置，结合过渡动画优化视觉效果，适用于可视化层次数据（如目录、组织结构），开发者可通过自定义事件监听与数据更新策略灵活控制渲染逻辑。

在数据可视化领域,D3.js的树形结构（d3.tree）是展示层级关系的核心工具，本文将通过可落地的代码示例，演示如何实现节点展开/折叠功能，并提供符合现代Web开发标准的性能优化方案。

基础环境搭建

<!-- 加载D3.js v7版本 -->
<script src="https://d3js.org/d3.v7.min.js"></script>
<style>
.node circle {
  cursor: pointer;
  stroke-width: 2px;
}
.link {
  fill: none;
  stroke: #999;
  stroke-opacity: 0.6;
}
.node-text {
  font-family: 'Segoe UI';
  font-size: 12px;
  dominant-baseline: middle;
}
</style>

数据结构准备

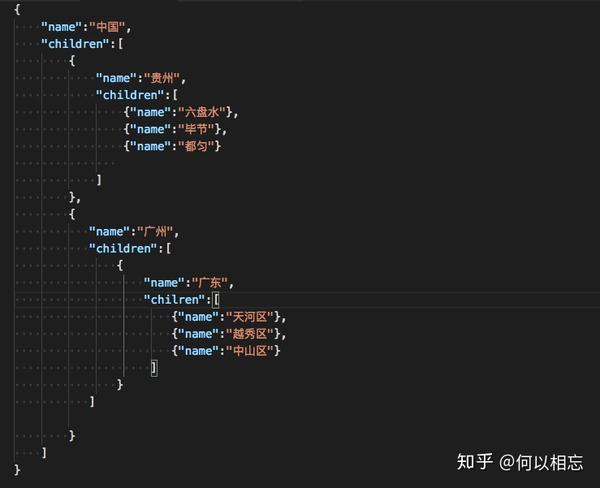

推荐使用标准化的JSON格式：

const treeData = {
  name: "Root",
  children: [
    {
      name: "Branch A",
      children: [
        { name: "Leaf A1" },
        { name: "Leaf A2" }
      ]
    },
    {
      name: "Branch B",
      children: [
        { name: "Leaf B1" },
        { name: "Leaf B2" }
      ]
    }
  ]
};

核心实现逻辑

布局初始化
```
const width = 800;
const height = 600;
```

const svg = d3.select(“body”).append(“svg”)
.attr(“width”, width)
.attr(“height”, height);

const treeLayout = d3.tree()
.size([height, width – 200]);

如何用d3.js实现树形结构的动态展开功能？

2. **动态更新机制**
```javascript
function update(source) {
  const treeData = d3.hierarchy(source, d => d.children);
  const nodes = treeData.descendants();
  const links = treeData.links();
  // 节点处理
  const node = svg.selectAll(".node")
    .data(nodes, d => d.id || (d.id = ++i));
  const nodeEnter = node.enter().append("g")
    .attr("class", "node")
    .attr("transform", d => `translate(${source.y0},${source.x0})`)
    .on("click", toggle);
  nodeEnter.append("circle")
    .attr("r", 6)
    .style("fill", d => d.children ? "#fff" : "#999");
  nodeEnter.append("text")
    .attr("dy", "0.31em")
    .text(d => d.data.name)
    .attr("class", "node-text");
  // 连接线处理
  const link = svg.selectAll(".link")
    .data(links, d => d.target.id);
  link.enter().insert("path", "g")
    .attr("class", "link")
    .attr("d", d3.linkHorizontal()
      .x(d => d.y)
      .y(d => d.x));
  // 过渡动画
  node.transition()
    .duration(600)
    .attr("transform", d => `translate(${d.y},${d.x})`);
  link.transition()
    .duration(600)
    .attr("d", d3.linkHorizontal()
      .x(d => d.y)
      .y(d => d.x));
}

关键交互功能

let root = d3.hierarchy(treeData);
root.x0 = height / 2;
root.y0 = 0;
function toggle(d) {
  if (d.children) {
    d._children = d.children;
    d.children = null;
  } else {
    d.children = d._children;
    d._children = null;
  }
  update(d);
}

性能优化方案

虚拟滚动技术

const visibleHeight = 600;
const nodeHeight = 30;

svg.call(d3.zoom()
.scaleExtent([0.5, 3])
.on(“zoom”, (event) => {
g.attr(“transform”, event.transform);
}));

function handleScroll() {
const scrollTop = window.pageYOffset;
const startNode = Math.floor(scrollTop / nodeHeight);
const endNode = Math.ceil((scrollTop + visibleHeight) / nodeHeight);

nodes.slice(startNode, endNode).forEach(updateNode);
}

如何用d3.js实现树形结构的动态展开功能？

2. **Web Worker数据处理**
```javascript
// 主线程
const worker = new Worker('tree-worker.js');
worker.onmessage = function(e) {
  const { nodes, links } = e.data;
  updateVisualization(nodes, links);
};
// Web Worker线程
self.onmessage = function(e) {
  const root = d3.hierarchy(e.data);
  const treeLayout = d3.tree().size([e.height, e.width]);
  treeLayout(root);
  const nodes = root.descendants();
  const links = root.links();
  self.postMessage({ nodes, links });
};

企业级扩展方案

动态加载优化

async function lazyLoadChildren(d) {
if (!d.children && !d._children) {
 const response = await fetch(`/api/children?id=${d.data.id}`);
 d.children = await response.json();
 update(d);
}
}

状态持久化方案

function saveTreeState() {
const state = {};
root.each(d => {
 state[d.data.id] = {
   expanded: !!d.children,
   position: { x: d.x, y: d.y }
 };
});
localStorage.setItem('treeState', JSON.stringify(state));
}

常见问题解决方案

节点重叠问题

如何用d3.js实现树形结构的动态展开功能？

treeLayout.separation((a, b) => {
return a.parent === b.parent ? 1 : 2;
});

大数据量优化

const quadtree = d3.quadtree()
.x(d => d.y)
.y(d => d.x)
.addAll(nodes);

function findNearest(x, y) {
return quadtree.find(x, y, 40);
}

3. **浏览器兼容性**
```javascript
// 兼容IE11的polyfill
if (!SVGElement.prototype.transform) {
  SVGElement.prototype.transform = SVGElement.prototype.getAttributeNS ?
    function(list) { this.setAttributeNS(null, 'transform', list); } :
    function(list) { this.setAttribute('transform', list); };
}
