dhcp服务器中继配置

一、基础概念

1、DHCP协议

作用：动态主机配置协议（DHCP）主要用于为网络中的客户端设备自动分配IP地址、子网掩码、默认网关、DNS服务器地址等网络参数，极大地简化了网络管理工作，减少了因手动配置IP地址可能引发的错误和冲突。

工作过程：当DHCP客户端启动时，它会向网络中发送一个DHCP发现（DHCPDISCOVER）消息，该消息以广播形式发送到本地网络，DHCP服务器接收到发现消息后，会从可用的IP地址池中选择一个IP地址，并通过DHCP提供（DHCPOFFER）消息将该IP地址及相关配置信息发送给客户端，客户端收到提供消息后，会通过广播发送DHCP请求（DHCPREQUEST）消息，请求使用服务器提供的IP地址，DHCP服务器收到请求消息后，会发送DHCP确认（DHCPACK）消息作为响应，此时客户端完成IP地址的获取并可以正常通信。

2、DHCP中继代理

定义：DHCP中继代理是一种在不同子网之间转发DHCP请求和响应的设备或程序，它允许DHCP服务器为不在其直接连接的网络上的客户端分配IP地址，解决了跨子网的IP地址分配问题。

工作原理：当一个子网中的DHCP客户端发送请求时，中继代理会捕获该请求，并将其转发到另一个子网中的DHCP服务器，中继代理将服务器的响应转发回原始客户端，从而实现跨子网的DHCP服务。

二、配置步骤

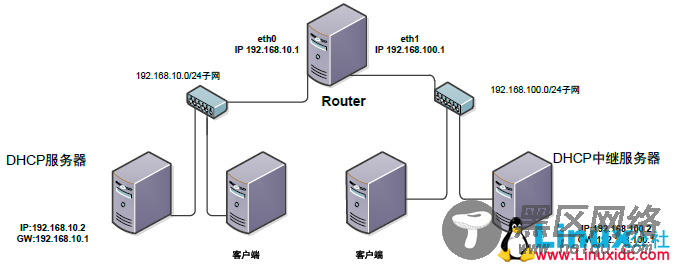

1、确定网络拓扑和需求

明确网络结构：了解整个网络的拓扑结构，包括各个子网的划分、路由器、交换机等设备的连接方式，在一个企业网络中，可能有多个部门处于不同的子网，需要通过DHCP中继实现跨子网的IP地址分配。

确定DHCP服务器位置：选择一台合适的服务器作为DHCP服务器，通常放置在核心网络中，以便能够方便地为各个子网提供服务，该服务器应具有足够的处理能力和存储资源，以满足网络中大量客户端的IP地址请求。

规划IP地址范围：根据网络的规模和需求，规划好每个子网的IP地址范围，确保这些地址范围不重叠，并且有足够的地址空间供未来的设备扩展使用。

2、配置DHCP服务器

安装DHCP服务软件：在选定的服务器上安装相应的DHCP服务软件，常见的操作系统如Windows Server、Linux等都有自带的DHCP服务组件，以Windows Server为例，可以通过“添加角色和功能向导”来安装DHCP服务器角色。

创建地址池：在DHCP服务器上创建用于分配的IP地址池，指定地址池的范围、子网掩码、默认网关、DNS服务器等信息，创建一个地址池，范围为192.168.10.100 192.168.10.200，子网掩码为255.255.255.0，默认网关为192.168.10.1，DNS服务器为8.8.8.8。

设置租约时间：设置IP地址的租约时间，即客户端可以使用该IP地址的时间长度，可以根据网络的实际情况进行设置，一般设置为一天、一周或一个月等，较短的租约时间有助于及时回收不再使用的IP地址，提高IP地址的利用率；较长的租约时间可以减少客户端频繁重新获取IP地址的次数，降低网络开销。

3、配置中继设备

路由器配置：如果使用路由器作为中继设备，需要在路由器上进行相关配置，进入路由器的管理界面，找到DHCP中继相关的设置选项，通常需要启用DHCP中继功能，并指定DHCP服务器的IP地址以及要服务的客户端所在的子网，在华为路由器上，可以使用如下命令进行配置：“dhcp relay server-group 1”“interface Vlanif1”“ip address 192.168.1.1 255.255.255.0”“dhcp select relay”“dhcp relay server-group 1”。

交换机配置：对于支持DHCP中继功能的交换机，也需要进行类似的配置，进入交换机的命令行界面或图形化管理界面，找到DHCP中继配置部分，同样需要指定DHCP服务器的位置和客户端子网的信息，不同品牌和型号的交换机配置命令可能会有所不同，但基本原理是相似的。

4、测试和验证

客户端测试：在需要获取IP地址的客户端设备上，将网络连接设置为自动获取IP地址（DHCP），观察客户端是否能够成功获取到IP地址、默认网关、DNS服务器等信息，可以通过在客户端的命令提示符下输入“ipconfig”（Windows系统）或“ifconfig”（Linux系统）命令来查看获取到的网络配置信息。

服务器端验证：在DHCP服务器上，查看地址分配记录，确认客户端是否从该服务器获取到了IP地址，检查服务器上的日志文件，看是否有任何错误或异常信息，如果发现问题，可以根据日志提示进行排查和调整配置。

三、注意事项

1、中继设备的选择和放置

选择合适的设备：并非所有的网络设备都支持DHCP中继功能，因此在选择中继设备时，需要确保该设备具备此功能，大多数的路由器和三层交换机都支持DHCP中继。

合理放置位置：中继设备应放置在连接不同子网的关键位置，通常是在路由器与交换机之间或不同子网的边界处，这样可以确保DHCP请求和响应能够正确地在不同子网之间转发。

2、安全性考虑

防止欺骗攻击：为了确保DHCP中继的安全性，应采取一些措施来防止欺骗攻击，可以在DHCP服务器上设置静态MAC地址绑定，只允许已知的客户端设备获取IP地址；或者使用DHCP Snooping等安全技术，防止未经授权的设备冒充DHCP服务器或客户端。

限制访问范围：对DHCP中继服务的访问范围进行限制，只允许特定的子网或VLAN内的客户端使用该服务，这可以通过在中继设备上设置访问控制列表（ACL）来实现，从而提高网络的安全性。

3、故障排除

检查网络连接：如果客户端无法获取到IP地址，首先应检查网络连接是否正常，包括中继设备与DHCP服务器之间的连接、中继设备与客户端所在子网的连接等，可以通过ping命令或其他网络测试工具来检查网络连通性。

查看配置信息：仔细检查DHCP服务器和中继设备的配置信息，确保配置正确无误，特别是IP地址池的范围、子网掩码、默认网关等信息是否正确，以及中继设备的转发规则是否正确设置。

分析日志文件：查看DHCP服务器和中继设备的日志文件，寻找可能的错误提示或异常信息，日志文件中可能会记录有关DHCP请求和响应的详细信息，有助于定位故障原因。

DHCP服务器中继配置是实现跨子网自动分配IP地址的关键技术，需综合考虑网络拓扑、设备选择、配置步骤及安全性等多个方面，通过合理规划和配置，可以确保网络中的客户端设备顺利获取IP地址，提高网络管理效率和安全性。
