存储器字扩展和位扩展有什么区别？技术原理及实现方法详解

在计算机系统设计与数字电路开发中，存储器扩展是提升存储容量的核心技术，通过字扩展和位扩展的组合，工程师可以灵活构建满足不同需求的存储系统，以下从原理、实现方法到实际应用,全面解析这一关键技术。

存储器的基本概念

存储器的核心参数包括数据位宽（每个存储单元包含的二进制位数）和存储容量（可寻址的存储单元总数），一个1K×8位的存储器表示：

• 有1024个存储单元（1K=2¹⁰）
• 每个单元存储8位二进制数据

当单个芯片无法满足容量或位宽需求时,需通过扩展技术组合多个芯片。

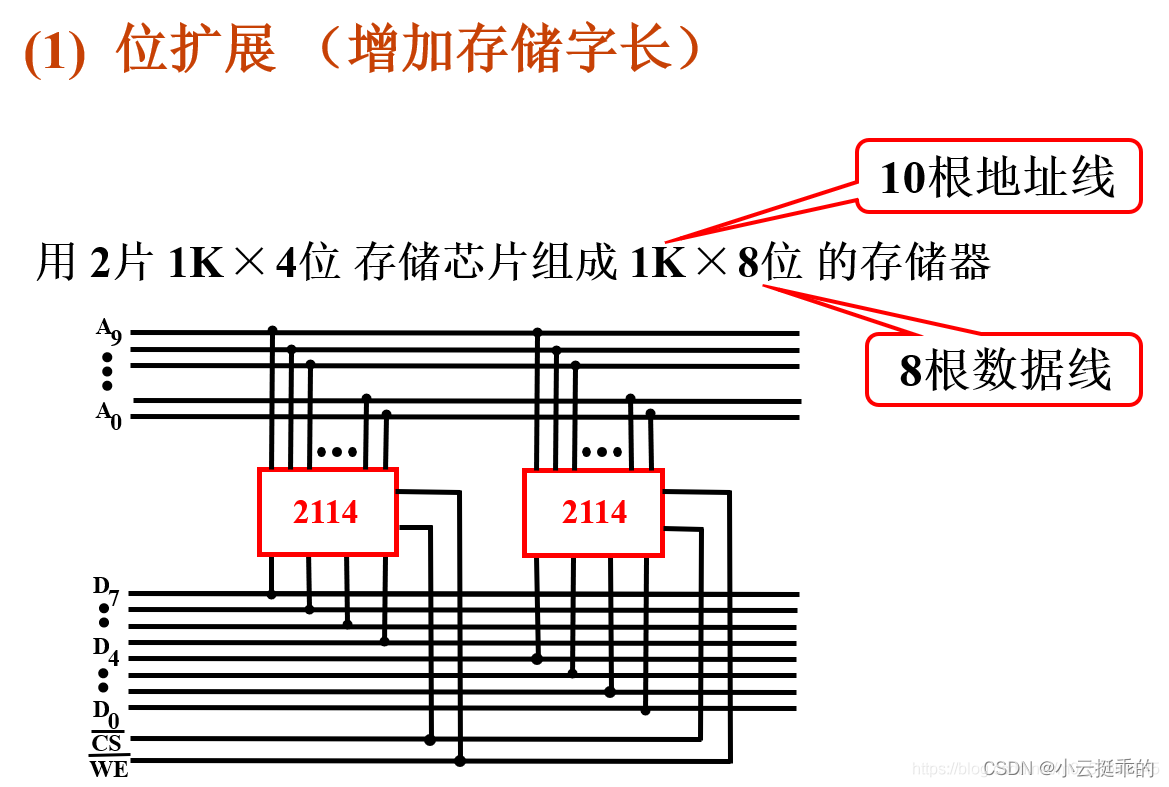

位扩展：扩展数据位宽

目的：增加每个存储单元的数据位数
适用场景
芯片的数据位宽不足（如需要8位存储,但仅有4位芯片）

实现方法

1. 将多个芯片的地址线并联，保证访问同一地址
2. 各芯片的数据线拼接，组成完整数据字
3. 控制信号共享（片选、读写控制）

实例
用4片1K×4位芯片构建1K×16位存储器：

• 每片处理4位数据
• 4片组合后输出16位数据
• 地址范围：0x0000~0x03FF（共1024个单元）

（注：示意图展示地址线并联与数据线拼接）

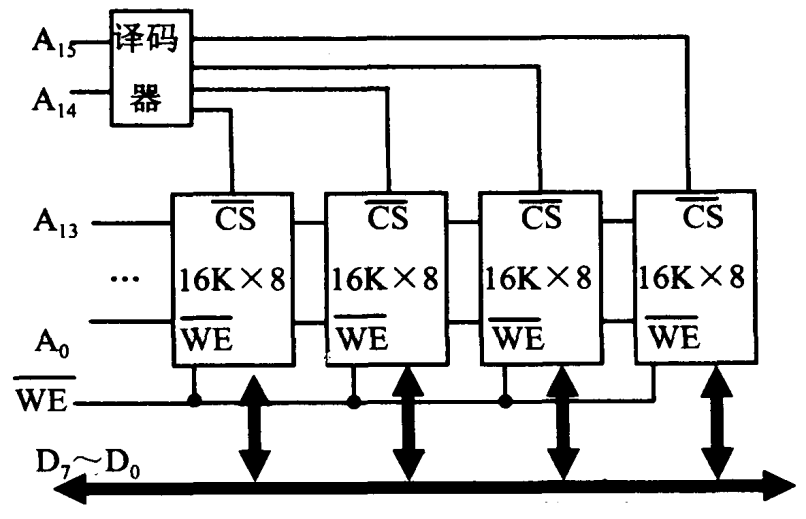

字扩展：扩大存储容量

目的：增加可寻址的存储单元数量
适用场景
芯片容量不足（如需要4K×8位存储，但仅有1K×8位芯片）

实现方法

1. 通过高位地址译码生成片选信号
2. 每个芯片独立响应不同地址区间
3. 常用译码器：74LS138（3-8译码器）、74LS154（4-16译码器）

实例
用4片1K×8位芯片构建4K×8位存储器：

• 地址线A0~A9直连各芯片（1K寻址）
• A10~A11通过译码器生成4个片选信号
• 地址分配：
  • 芯片1：0x0000~0x03FF
  • 芯片2：0x0400~0x07FF
  • 芯片3：0x0800~0x0BFF
  • 芯片4：0x0C00~0x0FFF

字位同时扩展

复合场景
当需要同时扩展容量和位宽时,可结合两种技术：

案例
用8片1K×4位芯片构建4K×8位存储器：

1. 位扩展：每2片组合成1K×8位模块
2. 字扩展：4个模块构成4K容量
3. 关键信号连接：
   • 地址线：A0~A9直连，A10~A11译码
   • 数据线：每组芯片输出高4位/低4位
   • 控制逻辑：片选信号控制各组使能

工程实践要点

1. 时序匹配
   所有芯片的读写周期需保持一致，防止数据冲突

2. 驱动能力验证
   地址总线和数据总线需评估负载能力，必要时加入缓冲器

3. 功耗管理
   多芯片工作时总功耗=单芯片功耗×激活芯片数量

4. 抗干扰设计
   高频信号建议采用蛇形走线或串接电阻消除反射



典型应用场景

常见问题解答

Q：扩展后地址空间是否连续？
A：字扩展通过译码器分配连续地址,位扩展地址完全重叠。

Q：扩展能否突破芯片物理限制？
A：可突破单芯片容量限制,但受总线宽度和译码电路约束。

参考文献

1. 王克义. 《计算机组成原理》. 清华大学出版社, 2021.
2. 74LS138数据手册, Texas Instruments, 2019.
3. 《数字系统设计与Verilog HDL》, 机械工业出版社, Chap.7.
4. 维基百科”Memory expansion”词条（英文版）, 更新于2025年5月.
