d3js 树形图

admin
行业动态
2025-04-13
2

D3.js树形图通过层级结构直观展示数据关系，支持交互式操作与动态布局，基于SVG实现节点链接的可视化，允许自定义样式与动画效果，适用于组织结构、目录树等场景，提供灵活的数据绑定与响应式更新功能。

在数据可视化领域,树形结构展示是呈现层级关系的经典解决方案，D3.js作为JavaScript生态中最强大的可视化工具库，通过其核心的层级模块（d3-hierarchy）和动态数据绑定能力，可以帮助开发者构建专业级的交互式树形图，以下将从技术实现到最佳实践进行系统性讲解：

技术原理与核心模块

D3.js实现树形图的关键在于三个核心技术点：

层级数据处理
使用d3.hierarchy()方法将原始JSON数据转换为树形结构对象，自动计算depth（层级深度）和height（节点高度）等拓扑属性：
```
const root = d3.hierarchy(data, d => d.children);
```
布局算法
d3.tree()布局器通过nodeSize()和separation()方法精确控制节点的水平/垂直间距，推荐采用增量布局避免节点重叠：
```
const treeLayout = d3.tree()
  .size([height, width])
  .separation((a, b) => a.parent === b.parent ? 1 : 1.5);
```

SVG渲染优化
采用d3.linkHorizontal()生成贝塞尔曲线路径，通过transition()实现平滑动画：

link.enter().append('path')
  .attr('d', d3.linkHorizontal()
    .x(d => d.y)
    .y(d => d.x))
  .style('stroke-width', 2);

企业级实现方案

步骤1：数据预处理

推荐使用标准化格式,支持多级嵌套与元数据存储：

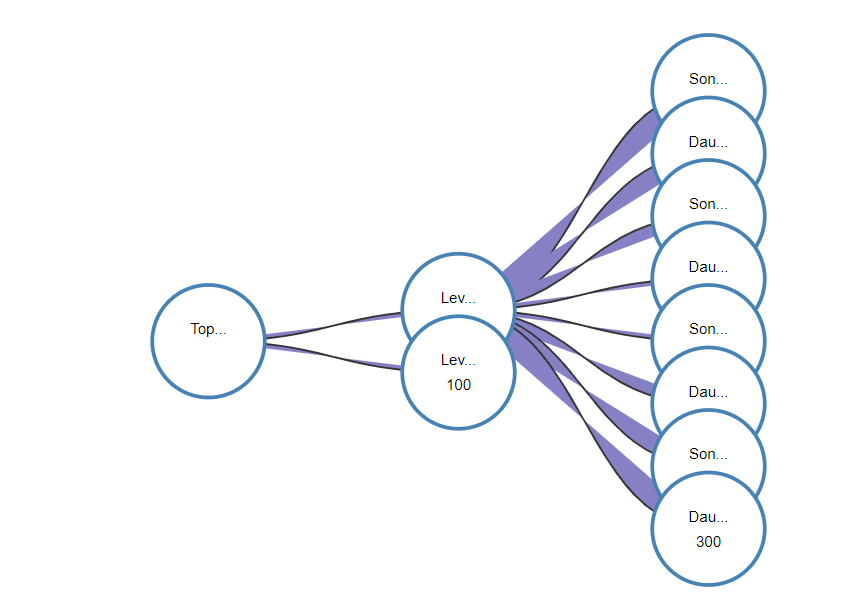

d3js 树形图

{
 "name": "CEO",
 "children": [
   {
     "name": "CTO",
     "value": 35,
     "children": [...]
   }
 ]
}

步骤2：响应式布局配置

const margin = { top: 40, right: 120, bottom: 40, left: 120 };
const width = 960 - margin.left - margin.right;
const height = 800 - margin.top - margin.bottom;
const svg = d3.select("#chart").append("svg")
  .attr("viewBox", [0, 0, width, height]);

步骤3：交互增强实现

动态展开/折叠：通过数据绑定实现子节点显隐控制
多屏适配：使用resizeObserver监听容器尺寸变化
性能优化：对超过500节点的树启用WebGL渲染

高级功能配置

样式定制引擎
根据节点深度动态配置样式：

.node circle {
  fill: #fff;
  stroke: steelblue;
  stroke-width: 3px;
}
.node--depth-2 circle {
  stroke-width: 2px;
  fill: #e7f3fe;
}

元数据可视化
在节点旁添加扩展信息框：

node.append("foreignObject")
  .attr("width", 200)
  .html(d => `
    <div class="tooltip">
      <h4>${d.data.title}</h4>
      <p>团队规模：${d.data.teamSize}</p>
    </div>
  `);

导出功能集成
支持SVG转PNG/PDF：

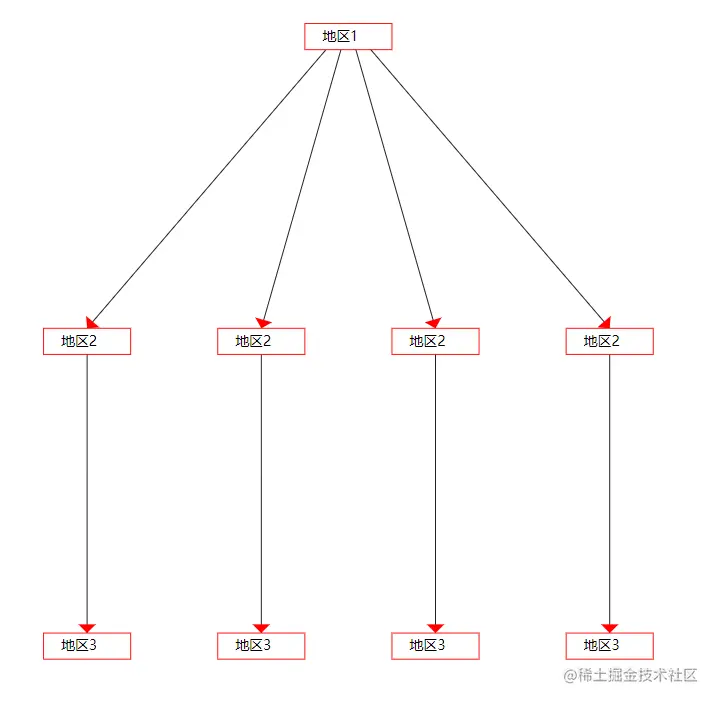

d3js 树形图

const saveAsPNG = () => {
  const serializer = new XMLSerializer();
  const svgStr = serializer.serializeToString(svg.node());
  const canvas = document.createElement('canvas');
  // 转换实现...
};
