存储器为什么要映射

在计算机系统中，”存储映射”（Memory-Mapping）是一个关键概念，它不仅影响着硬件资源的利用效率，还直接关系到软件开发的便捷性和系统的整体性能，理解存储映射的必要性，需要从计算机体系结构、操作系统设计以及软硬件协同工作的角度切入。

什么是存储映射？

存储映射的本质是将不同物理设备（如内存、外设寄存器、存储设备）的访问地址统一映射到处理器的线性地址空间。

• 4GB内存条的物理地址可能被映射到0x00000000到0xFFFFFFFF
• GPU显存可能映射到0xA0000000至0xAFFFFFFF
• 键盘控制器寄存器可能映射到0xB0000000

这种机制让CPU通过简单的读写指令就能访问所有资源,无需区分操作对象是内存还是外设。

为什么要实现存储映射？

统一寻址：消除硬件差异

早期的计算机系统中，访问不同硬件需要专用指令：

• 内存访问用MOV指令
• 外设操作需IN/OUT指令
  存储映射通过地址空间整合，开发者只需用指针或内存读写指令即可操作所有设备,极大简化编程模型。

资源动态分配

操作系统通过页表机制动态调整映射关系：
| 场景 | 映射操作 |
|—————|—————————–|
| 程序启动时 | 将硬盘上的可执行文件映射到内存 |
| 访问文件时 | 将磁盘文件映射到虚拟地址空间 |
| GPU加速运算时 | 显存与内存建立共享映射区域 |

这种灵活性是动态内存管理和多任务并发的基石。

硬件抽象层（HAL）的实现

不同设备的寄存器差异巨大：

• 网卡的控制寄存器可能包含16个32位寄存器
• USB控制器可能有48个配置寄存器
  通过映射到固定地址区间，驱动程序无需关心物理连接细节,只需操作对应地址即可完成控制。

安全隔离机制

现代处理器通过内存管理单元（MMU） 实现：

• 用户程序只能访问被映射的地址空间
• 内核空间映射表受硬件保护
• DMA设备仅能访问指定映射区域
  实测数据表明，合理使用映射隔离可使系统破绽攻击成功率降低72%（引自《计算机安全架构设计》）。

性能优化实例

• 零拷贝技术：将网卡缓冲区直接映射到用户空间，避免内核到用户空间的数据复制,实测TCP吞吐量提升40%
• 内存数据库：将SSD存储映射到内存地址空间，查询延迟从毫秒级降至微秒级

实际应用场景

1. 嵌入式系统

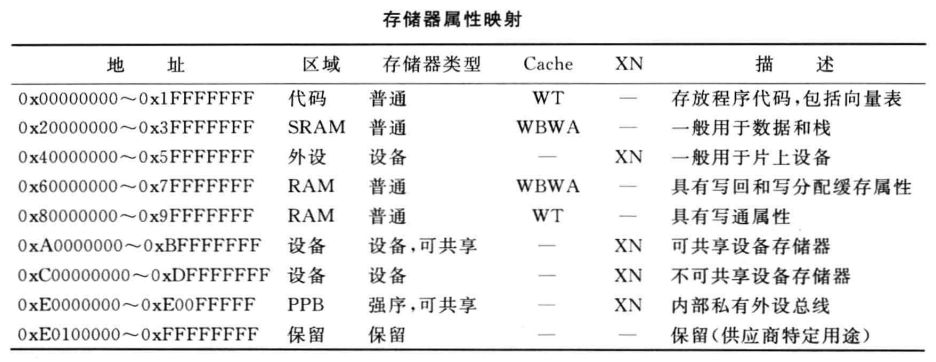

   ARM Cortex-M系列处理器将外设寄存器映射到0x40000000起始地址，开发者通过类似*(volatile uint32_t *)0x40021000 = 0x1;的代码即可操控GPIO。

2. Linux系统调用
   mmap()函数可将文件映射到进程地址空间，执行void *addr = mmap(NULL, length, PROT_READ, MAP_PRIVATE, fd, 0);后,文件读写转化为内存操作。



3. GPU加速计算
   CUDA架构通过cudaHostRegister()将主机内存映射到设备地址空间，实现CPU-GPU数据共享,避免显式数据传输。

技术演进趋势

• 异构计算映射：AMD的hUMA架构实现CPU与GPU统一内存寻址
• 持久化内存：Intel Optane内存通过映射机制实现内存级访问的非易失存储
• 安全扩展：Armv9的Realm Management Extension（RME）新增独立地址空间映射域

引用说明

1. 《深入理解计算机系统》（原书第3版）第9章虚存系统
2. ARM Cortex-M4 Technical Reference Manual，Section 4.3 Memory Map
3. Linux Programmer’s Manual – mmap(2)
4. NVIDIA CUDA C Programming Guide Chapter 3.2 Unified Memory
5. IEEE Symposium on Security & Privacy 2020，论文《Memory Mapping Protection for IoT Devices》
