服务器电源原理图

服务器电源的核心功能

服务器电源的核心任务是将交流电（AC 110V/220V）转化为计算机硬件所需的直流电（+12V、+5V、+3.3V），并实现精准的电压调节与电能分配，与普通PC电源相比，其设计需满足：

• 高负载稳定性：支持7×24小时满负荷运行
• 冗余容错能力：支持热插拔与N+1冗余配置
• 动态响应速度：在毫秒级时间内应对突发负载变化

原理图核心模块拆解

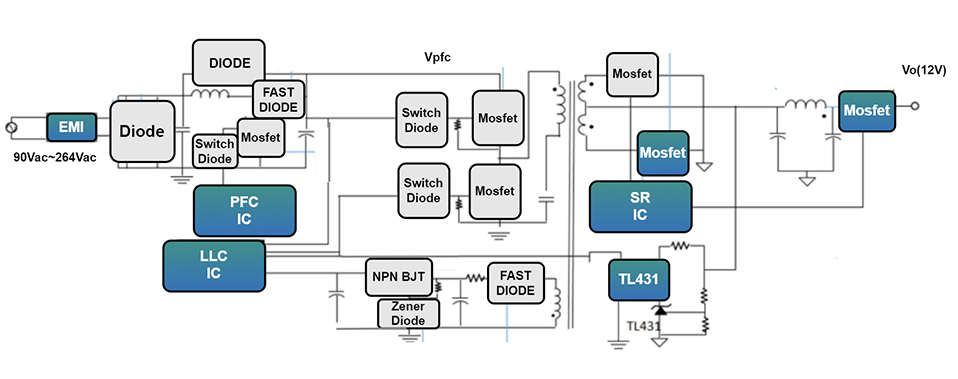

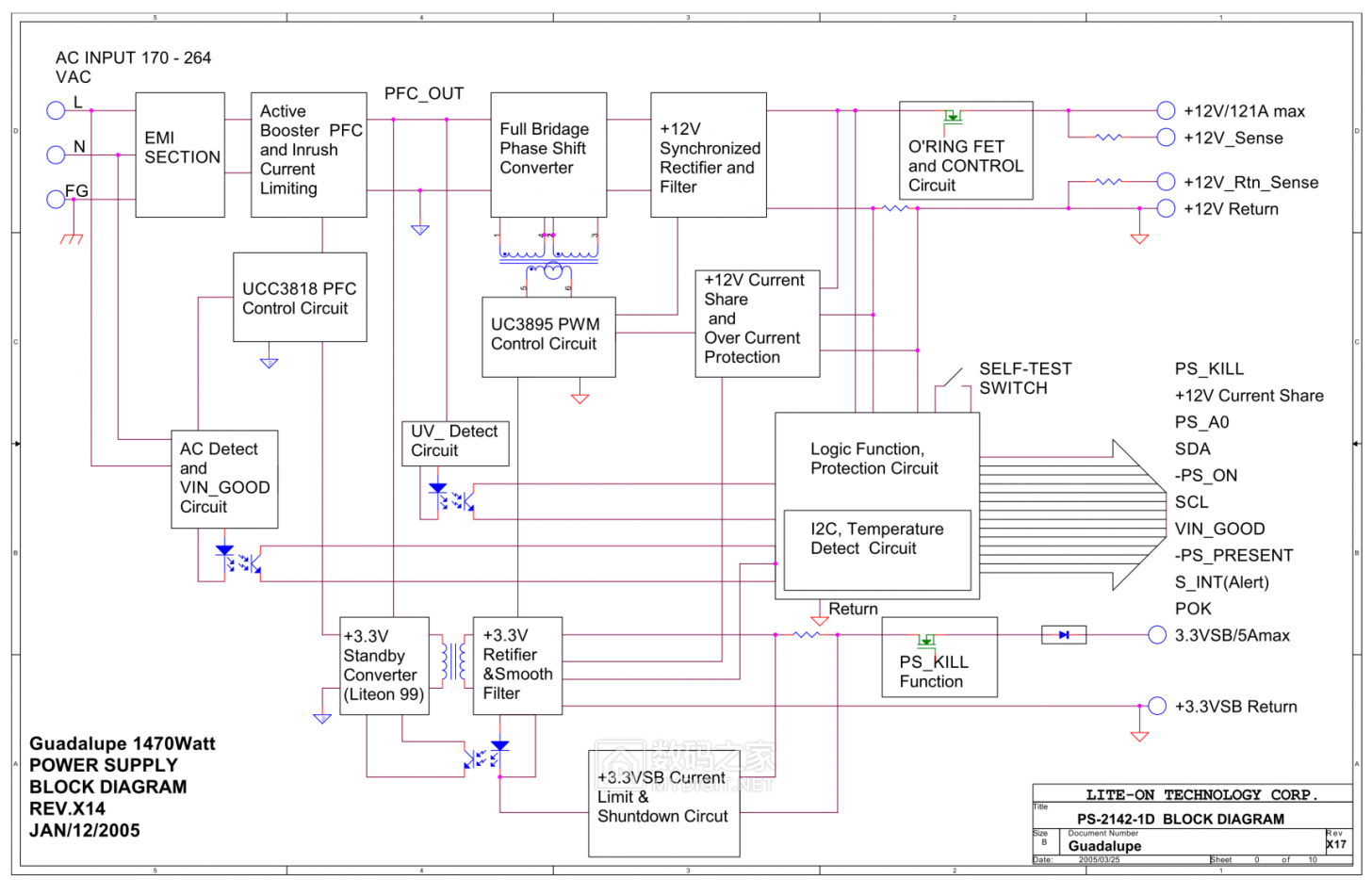

通过典型服务器电源架构图解析,主要模块包括：

1. EMI滤波电路

   • 滤除电网杂波（高频干扰、浪涌电压）
   • 符合IEC 61000-4-5抗雷击标准
   • 典型器件：X/Y电容、共模电感

2. 主动式PFC校正

   • 功率因数提升至0.99以上
   • 降低谐波失真（THD<5%）
   • 采用Boost升压拓扑结构

3. DC-DC转换模块

   • 全桥LLC谐振拓扑结构
   • 同步整流技术（效率达96%+）
   • 多路独立输出设计（12V/5V/3.3V）

4. 智能监控单元

   • 搭载PMBus/I2C通信接口
   • 实时监测温度/电压/电流参数
   • 支持远程故障预警（如风扇停转告警）

关键技术创新点

1. 动态相位平衡技术
   通过数字信号处理器（DSP）实时调整各相供电参数，确保多路输出负载均衡，某品牌实测数据显示，该技术使电压波动控制在±1%以内。

2. 三重保护机制

   • OVP（过压保护）：触发阈值12.5V±0.5V
   • OCP（过流保护）：响应时间<10μs
   • OTP（过温保护）：85℃自动触发降频

3. 模块化热插拔设计
   采用CTF（接触热插拔）专利接口，支持在5ms内完成故障电源替换，确保业务零中断，国际Tier IV数据中心实测MTBF超150万小时。

行业标准与认证

1. 80 PLUS认证体系



   • Titanium级标准：94%转换效率（20%负载）
   • 典型厂商：台达、华为、艾默生

2. SSI规范

   • EPS12V 2.92标准规定电源尺寸与接口定义
   • 适用于2U/4U机架式服务器

3. 安规认证

   • UL 60950-1（信息技术设备安全）
   • CCC强制认证（中国市场准入）

选型建议

1. 功耗匹配原则
   总功耗 =（CPU TDP + GPU TDP + 其他部件）×1.2冗余系数

2. 典型配置参考
   | 服务器类型 | 推荐功率 | 冗余方案 |
   |————|———-|———-|
   | 1U机架式 | 550W-800W | 1+1冗余 |
   | GPU服务器 | 1200W-2000W | 2+1冗余 |
   | 存储节点 | 300W-500W | N+1冗余 |

引用说明

本文技术参数引用自：

• Intel《服务器系统基础设施(SSI)设计指南》
• 台达电子《数据中心电源白皮书（2024版）》
• 中国强制性产品认证实施规则（CNCA-C09-01）
