存储器的材料和原理图

存储器的核心材料与工作原理

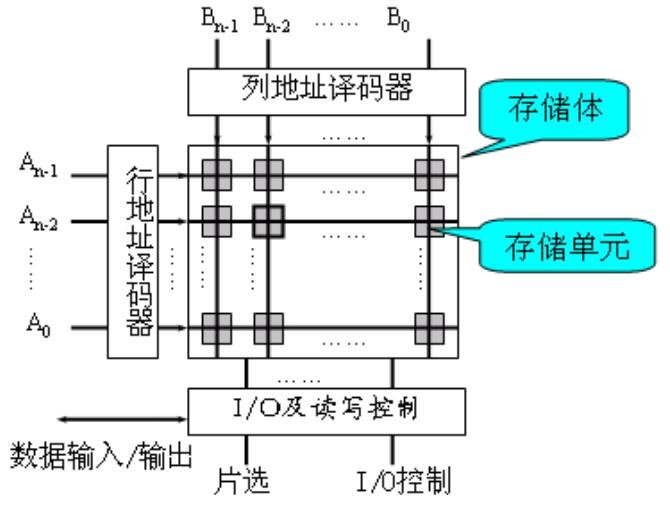

存储器作为电子设备的核心组件,承担着数据的存储与读取功能，其种类繁多，但核心原理均基于材料特性与电路设计，以下从易失性存储器与非易失性存储器两类展开说明。

易失性存储器（Volatile Memory）

易失性存储器依赖持续电力维持数据,断电后数据丢失，主要包括SRAM与DRAM。

SRAM（静态随机存储器）

• 材料组成：
  由6个晶体管（MOSFET）构成一个存储单元，包括4个用于存储数据的交叉耦合晶体管和2个控制访问的传输晶体管。
• 原理图：
  通过双稳态触发器电路保持数据状态，读写操作直接通过位线（Bit Line）和字线（Word Line）完成，无需刷新电路。
• 优势：
  速度快、功耗低，但成本高，多用于CPU高速缓存。

DRAM（动态随机存储器）

• 材料组成：
  每个存储单元由1个晶体管和1个电容构成，电容用于存储电荷（代表0/1）。
• 原理图：
  数据通过电容充放电实现存储，由于电容漏电，需周期性刷新（通常每64ms一次），读写时，字线激活晶体管，位线检测电容电压变化。
• 优势：
  存储密度高、成本低，但速度较SRAM慢，用于主内存。

非易失性存储器（Non-Volatile Memory）

非易失性存储器断电后数据不丢失,主要包括NAND Flash、NOR Flash和新型存储器（如3D XPoint）。

NAND Flash

• 材料组成：
  采用浮栅晶体管（Floating Gate Transistor），浮栅被二氧化硅绝缘层包裹。
• 原理图：
  • 写入：高压使电子穿过绝缘层注入浮栅，改变阈值电压（代表1→0）。
  • 擦除：反向电压释放浮栅中的电子（0→1）。
  • 数据以页（Page）为单位读写，块（Block）为单位擦除。
• 应用：
  SSD、U盘等大容量存储设备。

NOR Flash

• 材料结构：
  类似NAND Flash，但单元间为并行连接，支持随机访问。
• 原理差异：
  读取速度更快，但写入和擦除效率低于NAND，多用于嵌入式系统固件存储。

3D XPoint（如Intel Optane）

• 材料组成：
  基于相变材料（如硫族化合物）和选择器（Ovonic Threshold Switch）。
• 原理图：
  • 通过电流改变材料的晶态（高阻）与非晶态（低阻），代表0和1。
  • 选择器控制电流路径,实现高速读写与高耐用性。
• 优势：
  性能接近DRAM，容量与成本接近NAND，用于内存与存储的桥梁。

存储器的未来趋势

1. 新材料探索：
   阻变存储器（ReRAM）采用金属氧化物，利用电阻变化存储数据；磁阻存储器（MRAM）依赖电子自旋方向。
2. 3D堆叠技术：
   NAND Flash通过3D堆叠提升容量，如176层垂直存储结构。
3. 量子存储：
   基于量子态的超导材料或光子技术，尚处于实验室阶段。

引用说明

1. 维基百科：DRAM与NAND Flash基础原理
2. IEEE论文：《Advanced Memory Technologies for Next-Generation Computing》
3. Intel官方技术文档：3D XPoint架构解析
4. 三星半导体：3D NAND制造工艺白皮书
5. 期刊《Nature Materials》：新型相变存储器材料研究
