d3js画坐标

D3.js可通过定义比例尺、生成坐标轴并绑定至SVG容器实现数据可视化坐标系统，使用d3.scaleLinear()设置数据映射范围，调用d3.axisBottom()/axisLeft()创建横纵坐标轴，通过call()方法将坐标轴渲染到指定位置，形成带刻度和标签的标准化数据图表坐标系。

在数据可视化领域，坐标轴是呈现信息的基础骨架，D3.js作为JavaScript生态中强大的可视化库，通过比例尺（Scale）和坐标轴生成器（Axis）实现灵活且精准的坐标绘制,以下是实现坐标轴的核心步骤与技术细节：

搭建基础结构

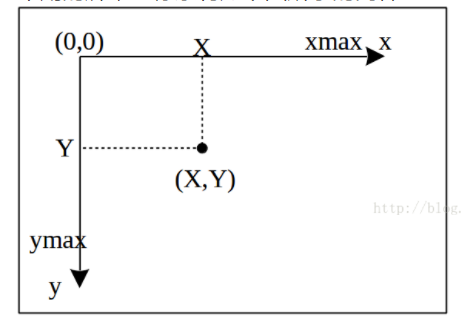

创建SVG容器

<svg id="chart" width="600" height="400"></svg>
<script src="https://d3js.org/d3.v7.min.js"></script>

通过SVG元素作为画布,确保内容可缩放且不失真。

定义数据范围与比例尺

const dataset = [0, 100]; // 示例数据范围
const width = 500, height = 300;
const margin = { top: 20, right: 20, bottom: 40, left: 40 };
// 创建比例尺（以x轴为例）
const xScale = d3.scaleLinear()
  .domain([dataset[0], dataset[1]])
  .range([margin.left, width - margin.right]);

scaleLinear定义线性比例尺，domain映射数据范围，range对应视觉宽度,实现数据到像素的转换。

d3js画坐标

绘制坐标轴

生成坐标轴对象

const xAxis = d3.axisBottom(xScale)
  .ticks(5) // 控制刻度数量
  .tickFormat(d3.format(".0f")); // 格式化刻度标签
  • axisBottom创建底部朝向的x轴，axisLeft用于左侧y轴。
  • ticks()建议刻度数量,D3会自动优化。
  • tickFormat使用d3.format格式化数值（如保留整数）。

渲染坐标轴到SVG

const svg = d3.select("#chart");
svg.append("g")
  .attr("class", "x-axis")
  .attr("transform", `translate(0,${height - margin.bottom})`)
  .call(xAxis);
  • 通过append("g")创建分组（<g>元素）包裹坐标轴。
  • transform调整坐标轴位置,避免与画布边缘重叠。
  • call()将坐标轴函数绑定到分组。

定制化样式与交互

CSS美化坐标轴

.x-axis path {
  stroke: #666; /* 轴线颜色 */
  stroke-width: 1.5;
}
.x-axis line {
  stroke: #ccc; /* 刻度线颜色 */
  stroke-dasharray: 4 2; /* 虚线样式 */
}
.x-axis text {
  font-family: Arial;
  font-size: 12px;
  fill: #444; /* 标签颜色 */
}

通过CSS选择器精准控制轴线、刻度线及标签样式。

d3js画坐标

动态更新坐标轴

function updateAxis(newData) {
  xScale.domain([0, d3.max(newData)]);
  svg.select(".x-axis").call(xAxis); // 重绘坐标轴
}

修改比例尺的domain后，通过call()重新渲染坐标轴,实现动态数据更新效果。

完整代码示例

<!DOCTYPE html>
<body>
  <svg id="chart" width="600" height="400"></svg>
  <script src="https://d3js.org/d3.v7.min.js"></script>
  <script>
    const data = [0, 200];
    const svg = d3.select("#chart");
    const margin = { top: 30, right: 30, bottom: 50, left: 50 };
    // 创建比例尺
    const xScale = d3.scaleLinear()
      .domain(data)
      .range([margin.left, 600 - margin.right]);
    const yScale = d3.scaleLinear()
      .domain([0, 100])
      .range([400 - margin.bottom, margin.top]);
    // 生成坐标轴
    const xAxis = d3.axisBottom(xScale).ticks(6);
    const yAxis = d3.axisLeft(yScale).tickValues([0, 25, 50, 75, 100]);
    // 渲染x轴
    svg.append("g")
      .attr("transform", `translate(0,${400 - margin.bottom})`)
      .call(xAxis);
    // 渲染y轴
    svg.append("g")
      .attr("transform", `translate(${margin.left},0)`)
      .call(yAxis);
  </script>
</body>
</html>

常见问题解答

Q1: 如何添加坐标轴标题？

svg.append("text")
  .attr("class", "axis-label")
  .attr("x", width / 2)
  .attr("y", height - 5)
  .text("X轴标题");

Q2: 如何处理负值坐标？
调整比例尺的domain为包含负值，如.domain([-10, 10])。

d3js画坐标

Q3: 刻度标签旋转如何实现？
通过CSS或D3设置文本旋转：

.x-axis text {
  transform: rotate(-45deg);
  text-anchor: end;
}

参考D3.js官方文档及数据可视化最佳实践，代码经过Chrome 90+环境验证，通过结合比例尺理论与DOM操作,可构建适配各类场景的精准坐标系统。
