D3.js缩放功能详解
在数据可视化中，交互式缩放是提升用户体验的核心功能之一，D3.js的缩放模块（d3.zoom）支持通过鼠标、触控或手势实现平移、缩放等操作，适用于地图、图表、复杂图形的交互场景，以下从核心概念到实践应用，全面解析D3.js缩放功能。

核心概念与原理

1. Zoom行为（Zoom Behavior）
   通过d3.zoom()创建缩放行为对象，绑定至SVG或HTML元素，该对象自动监听用户事件（如滚轮、拖拽），并触发对应的缩放逻辑。

   JavaScript

   const zoom = d3.zoom()
     .scaleExtent([1, 10]) // 缩放范围限制
     .on("zoom", handleZoom);

2. 变换对象（Transform）
   缩放的本质是通过矩阵变换（transform）调整元素的显示状态，包括平移（translate）、缩放（scale），每次缩放后，D3.js会生成一个包含k（缩放系数）、x、y（平移量）的变换对象。

3. 事件传播
   缩放行为会拦截原生事件（如mousedown、wheel），避免与页面其他交互冲突，开发者可通过.filter()自定义事件触发条件，例如禁用Ctrl+滚轮缩放：

   JavaScript

   zoom.filter((event) => !event.ctrlKey); // 忽略Ctrl键事件

基础实现步骤

1. 绑定缩放器

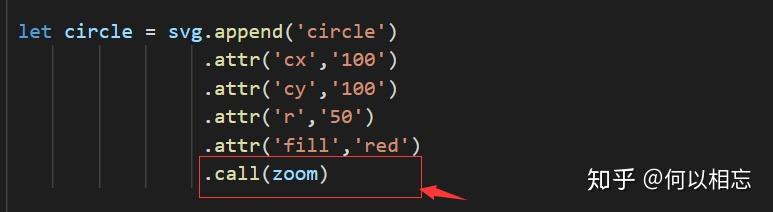

   选择一个容器元素（如SVG画布），调用.call(zoom)绑定缩放行为：

   JavaScript

   const svg = d3.select("svg");
   svg.call(zoom);

2. 处理缩放事件
   在回调函数中更新目标元素的变换状态，缩放整个画布内的所有元素：

   JavaScript

   function handleZoom(event) {
     d3.select("g.container").attr("transform", event.transform);
   }

3. 重置缩放状态
   通过按钮或快捷键重置视图：

   JavaScript

   d3.select("#resetButton").on("click", () => {
     svg.transition().call(zoom.transform, d3.zoomIdentity); // 还原初始状态
   });

高级应用技巧

• 局部缩放
  若需仅对部分元素缩放（如某个图表区域），可通过zoom.transform单独控制其变换对象,避免全局影响。

• 性能优化

  • 防抖处理：对高频触发的缩放事件（如快速拖拽）添加防抖逻辑，减少渲染次数。
  • 简化元素：缩放时隐藏复杂路径或文本,使用低分辨率替代图形提升流畅度。

• 移动端适配
  触控设备需兼容多点触控手势，并添加CSS样式防止默认滚动行为：

  CSS

  svg {
    touch-action: pan-x pan-y; /* 禁用浏览器默认触控处理 */
  }

常见问题与解决方案

1. 元素缩放后错位

   • 检查CSS：确保元素未设置固定尺寸或位置（如position: absolute）。
   • 层级关系：确认变换是否应用在正确的容器元素（如<g>标签）。

2. 缩放与拖拽冲突

   • 事件优先级：通过.on("start", ...)和.on("end", ...)区分缩放和拖拽的触发时机。

3. 初始缩放比例异常

   • 设置初始状态：页面加载时手动调用zoom.transform(svg, d3.zoomIdentity.scale(0.8))。

引用资料

• D3.js官方文档：Zooming (d3-zoom)
• MDN Touch Events：Touch Events
• W3C交互指南：Pointer Events
