仓储作业数据流程图详解

在现代物流与供应链管理中，仓储作业是至关重要的一环，其涉及到货物的入库、存储、盘点、出库等多个环节，而数据流程图则是对这些复杂作业流程进行清晰梳理和呈现的有效工具，以下是一个较为详细的仓储作业数据流程图相关内容介绍：

一、整体架构

仓储作业数据流程图通常以仓库的各个功能区域和操作环节为节点，以数据的流向为主线来构建，从宏观上看，它涵盖了货物从进入仓库到离开仓库的整个生命周期，以及与之相关的信息处理过程。

二、主要环节及数据流程

（一）入库环节

1、采购订单接收

数据来源：企业的采购部门或供应商通过电子数据交换（EDI）、电子邮件等方式发送采购订单给仓储管理系统（WMS）。

数据处理：WMS 接收采购订单后，对订单信息进行解析，包括货物名称、数量、规格、预计到货日期等，并将这些信息存储在数据库中，同时生成相应的入库计划任务，通知仓库收货人员做好收货准备。

2、到货验收

数据输入：当货物到达仓库时，收货人员使用手持终端设备扫描货物的条形码或二维码，获取货物的实际到货信息，如货物批次、生产日期、保质期等，并录入系统，检查货物的数量、质量是否与采购订单一致，如有差异，记录差异信息。

数据流向：验收合格的货物信息，包括货物编码、数量、存放位置等，被传输到 WMS 的库存管理模块，更新库存数据；验收不合格的货物信息则被标记并发送给采购部门或供应商，协商处理方式，相关数据记录在不合格品处理记录表中。

（二）存储环节

1、库存分配

数据处理依据：根据货物的属性（如尺寸、重量、存储要求等）、库存情况以及仓库的布局规划，WMS 通过特定的算法计算出货物的最佳存储位置。

数据输出：生成库存分配指令，指示仓库操作人员将货物搬运到指定的储位，并将货物与储位的对应关系记录在库存数据库中，以便后续的查询和管理。

2、库存盘点

数据收集：定期（如每月、每季度）或不定期对库存进行盘点，盘点人员使用手持终端设备对库存货物进行逐一扫描清点，获取实际库存数量，并与系统中的库存数据进行比对。

数据处理：如果存在盘盈或盘亏情况，系统会自动生成盘点差异报表，分析差异原因，如可能是出入库记录错误、货物损坏丢失等，经审批后，对库存数据进行调整，确保库存数据的准确性。

（三）出库环节

1、销售订单处理

数据接收：企业的销售部门接到客户订单后，将订单信息传递给 WMS，订单信息包括客户名称、收货地址、所需货物清单等。

数据转换：WMS 根据销售订单，查询库存数据库，确认是否有足够库存可供发货，如果有库存，则生成出库任务单，包括拣货任务明细；如果库存不足，则反馈给销售部门，与客户协商交货期或调整订单。

2、拣货与包装

数据指导：拣货人员按照出库任务单上的指令，前往指定储位拣取货物，使用手持终端设备扫描货物条码进行核对，确保拣货准确无误，拣货完成后，将货物搬运至包装区域进行包装，包装过程中记录包装材料使用情况、包装重量等信息，并更新出库货物状态。

3、发货与配送

数据交接：包装好的货物被移交给运输部门或第三方物流公司进行发货，WMS 将发货信息（包括运单号、发货时间、预计到货时间等）发送给相关部门，同时更新库存数据，减少相应货物的库存数量，运输过程中的物流信息也会实时反馈给 WMS，以便企业和客户跟踪货物状态。

三、数据存储与管理

在整个仓储作业过程中，所有产生的数据都被存储在企业的数据库中，通常采用关系型数据库（如 MySQL、Oracle 等）或分布式数据库系统进行管理，这些数据包括货物基本信息、库存数据、出入库记录、订单信息、盘点数据等，通过数据备份、恢复机制以及访问权限控制等措施，确保数据的安全性、完整性和一致性，利用数据分析工具对仓储作业数据进行挖掘和分析，可以为企业提供有价值的决策支持信息，如优化库存水平、提高仓储作业效率、降低物流成本等。

四、与其他系统的集成

仓储作业数据流程并非孤立存在，它还需要与企业的其他信息系统进行集成，如企业资源计划（ERP）系统、客户关系管理（CRM）系统、供应链管理（SCM）系统等，通过系统集成接口，实现数据的实时共享和交互，确保企业内部各个业务环节之间的协同运作顺畅，WMS 与 ERP 系统集成后，可以将库存数据实时同步到 ERP 系统中，为企业的生产计划、财务管理等提供准确的数据依据；与 CRM 系统集成，可以及时了解客户的订单需求和满意度情况，提升客户服务水平。

五、示例表格

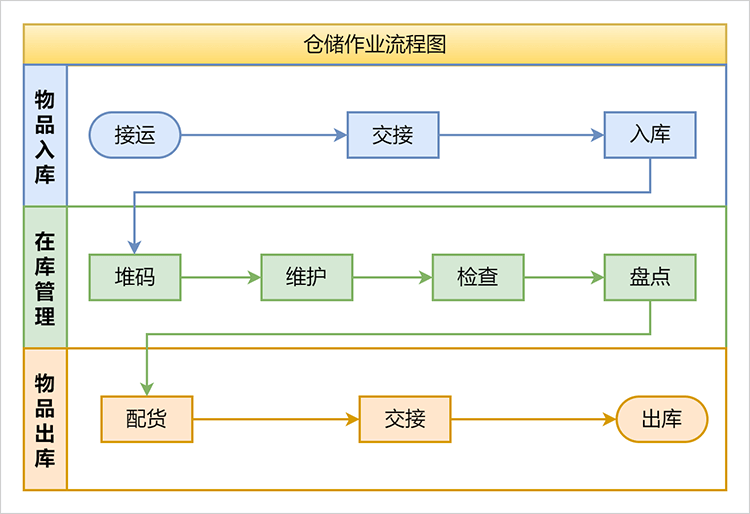

以下是一个简单的仓储作业数据流程示意表：

FAQs

问题 1：如果仓库同时处理多种不同类型货物的入库和出库，数据流程会不会很复杂？该如何应对？

答：当仓库处理多种类型货物时，数据流程确实会相对复杂一些，但可以通过以下方式应对：一是在 WMS 中对不同类型的货物进行分类管理，建立不同的库存模板和业务流程规则；二是采用先进的数据采集技术，如物联网传感器自动采集货物的环境和状态信息，提高数据采集的准确性和效率；三是加强人员的培训和管理，确保操作人员熟悉不同类型货物的处理流程和规范，严格按照系统指令进行操作，避免人为错误导致的数据混乱。

问题 2：如何确保仓储作业数据流程图中各个环节的数据准确性和及时性？

答：为确保数据准确性和及时性，可采取以下措施：在数据采集环节，使用可靠的数据采集设备和技术，如高精度的条码扫描器、智能称重设备等，并对设备进行定期校准和维护；建立严格的数据审核机制，对录入系统的数据进行二次审核或抽检；优化网络环境和数据传输协议，确保数据在不同系统和设备之间的快速、稳定传输；制定完善的数据管理制度和应急预案，明确各部门和人员的数据责任，对数据异常情况进行及时处理和追溯。
