DIP开关如何搭建

admin
行业动态
2025-02-08
1

DIP开关搭建步骤：1. 确定安装位置，将DIP开关引脚与电路板对应焊盘对齐；2. 使用烙铁焊接固定，注意温度不超过300℃防止塑料变形；3. 检查每个开关引脚导通性，确保无虚焊；4. 通过拨动开关测试各档位通断状态。需注意开关方向标识与电路设计匹配，机械安装时避免过度施压导致外壳破裂，多联开关需保持拨钮同步性。

一、什么是DIP开关？

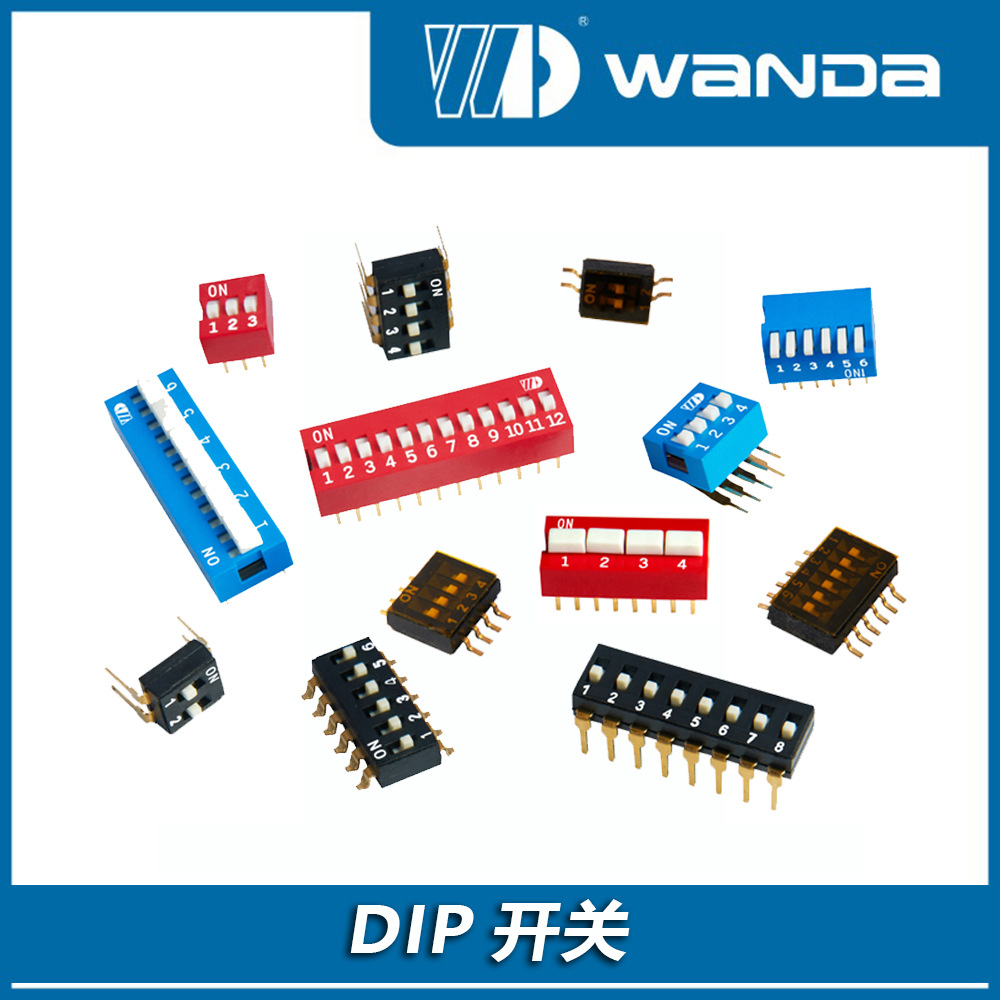

DIP开关（Dual In-line Package Switch）是一种微型电子开关组件，通常以多路独立开关集成在双列直插式封装中，它通过手动拨动或旋转开关触点，改变电路的通断状态，广泛应用于硬件设备配置、地址编码、功能模式切换等场景。

核心结构与类型

1、结构：由基板、滑动/拨动触点和引脚组成，引脚间距通常为2.54mm（标准DIP间距）。

2、常见类型：

滑动式：通过横向滑动切换状态。

旋转式：通过旋转旋钮选择不同档位。

拨码式：类似微型拨动开关，常见于PCB板载配置。

二、DIP开关的搭建步骤

准备工作

工具与材料：

DIP开关（根据需求选择4位、8位或更多位数）

万用表、电烙铁、焊锡、PCB板或面包板

连接线（建议使用镀锡铜线）

DIP开关如何搭建

电路设计：

明确DIP开关在电路中的功能（如地址设定、模式选择），并绘制原理图。

 DIP引脚1 — 电阻 — MCU输入引脚
  DIP引脚2 — 电阻 — MCU输入引脚
  ...

安装与焊接

固定位置：将DIP开关插入PCB或面包板，确保引脚对齐。

焊接要点：

使用恒温烙铁（建议温度300°C-350°C），避免过热损坏触点。

焊接时间控制在2-3秒内，焊点应呈圆锥形且光滑。

电路连接

上拉/下拉电阻：

为每个开关引脚添加10kΩ上拉或下拉电阻，避免MCU输入引脚悬空导致信号漂移。

DIP开关如何搭建

逻辑匹配：

若DIP开关用于数字信号输入，需确保电平与MCU的电压兼容（如5V或3.3V）。

功能测试

通断检测：

用万用表测量各开关通路是否正常（导通电阻应小于1Ω）。

代码验证（以Arduino为例）：

 void setup() {
    pinMode(2, INPUT_PULLUP); // 使用内部上拉电阻
    Serial.begin(9600);
  }

  void loop() {
    int dipState = digitalRead(2);
    Serial.println(dipState);
    delay(500);
  }
