CAD如何标注尺寸详细步骤

在CAD软件中，标注尺寸的核心命令是 DIM，常用具体命令包括：，* **线性标注**： DIMLINEAR（缩写 DLI），* **对齐标注**： DIMALIGNED（缩写 DAL），* **半径标注**： DIMRADIUS（缩写 DRA），* **直径标注**： DIMDIAMETER（缩写 DDI），* **角度标注**： DIMANGULAR（缩写 DAN），执行命令后，按提示选取对象或指定点即可创建标注。

CAD尺寸标注完全指南：从基础命令到专业技巧

基础标注命令（快速上手）

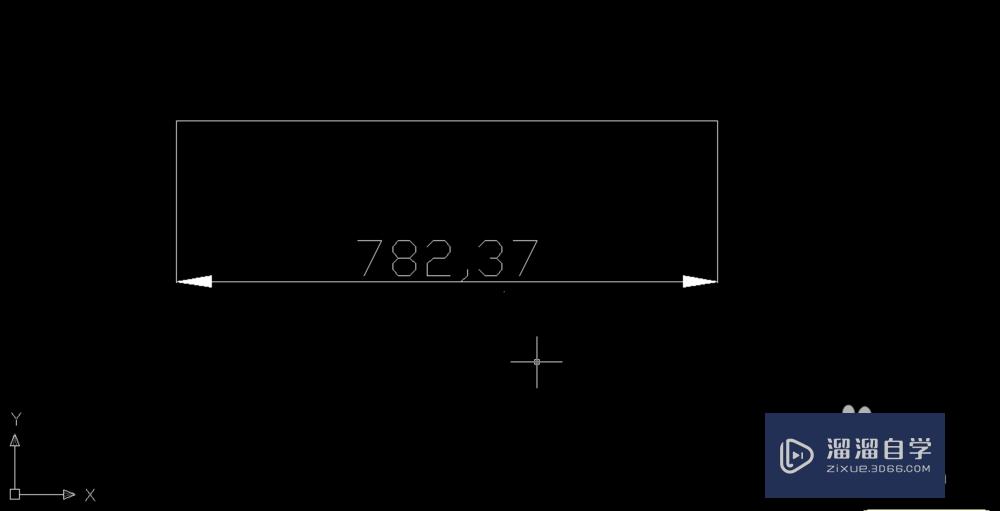

  1. 线性标注 (DIMLINEAR – DLI)

    • 功能： 标注两点之间的水平或垂直距离。
    • 操作：
      • 命令行输入 DLI 或点击【注释】选项卡 ->【标注】面板 ->【线性】。
      • 指定第一条尺寸界线原点 (点1)。
      • 指定第二条尺寸界线原点 (点2)。
      • 移动光标确定尺寸线位置（可动态切换水平/垂直标注）。
      • 单击放置尺寸。

  2. 对齐标注 (DIMALIGNED – DAL)

    • 功能： 标注两点之间的真实直线距离（斜线方向）。
    • 操作：
      • 命令行输入 DAL 或点击【注释】选项卡 ->【标注】面板 ->【对齐】。
      • 指定第一条尺寸界线原点 (点1)。
      • 指定第二条尺寸界线原点 (点2)。
      • 移动光标确定尺寸线位置（尺寸线平行于两点连线）。
      • 单击放置尺寸。

  3. 半径标注 (DIMRADIUS – DRA)

    • 功能： 标注圆或圆弧的半径。
    • 操作：
      • 命令行输入 DRA 或点击【注释】选项卡 ->【标注】面板 ->【半径】。
      • 选择要标注的圆弧或圆。
      • 移动光标确定尺寸线（引线）位置。
      • 单击放置尺寸（自动添加半径符号“R”）。

  4. 直径标注 (DIMDIAMETER – DDI)

    • 功能： 标注圆或圆弧的直径。
    • 操作：
      • 命令行输入 DDI 或点击【注释】选项卡 ->【标注】面板 ->【直径】。
      • 选择要标注的圆弧或圆。
      • 移动光标确定尺寸线（引线）位置。
      • 单击放置尺寸（自动添加直径符号“Ø”）。

  5. 角度标注 (DIMANGULAR – DAN)

    • 功能： 标注两条直线之间的夹角或圆弧的包含角。
    • 操作 (标注两直线夹角)：
      • 命令行输入 DAN 或点击【注释】选项卡 ->【标注】面板 ->【角度】。
      • 选择第一条直线。
      • 选择第二条直线。
      • 移动光标确定尺寸圆弧位置（内外侧）。
      • 单击放置角度标注。
    • 操作 (标注圆弧角度)： 选择圆弧后指定尺寸线位置即可。

高效标注命令（提升速度）

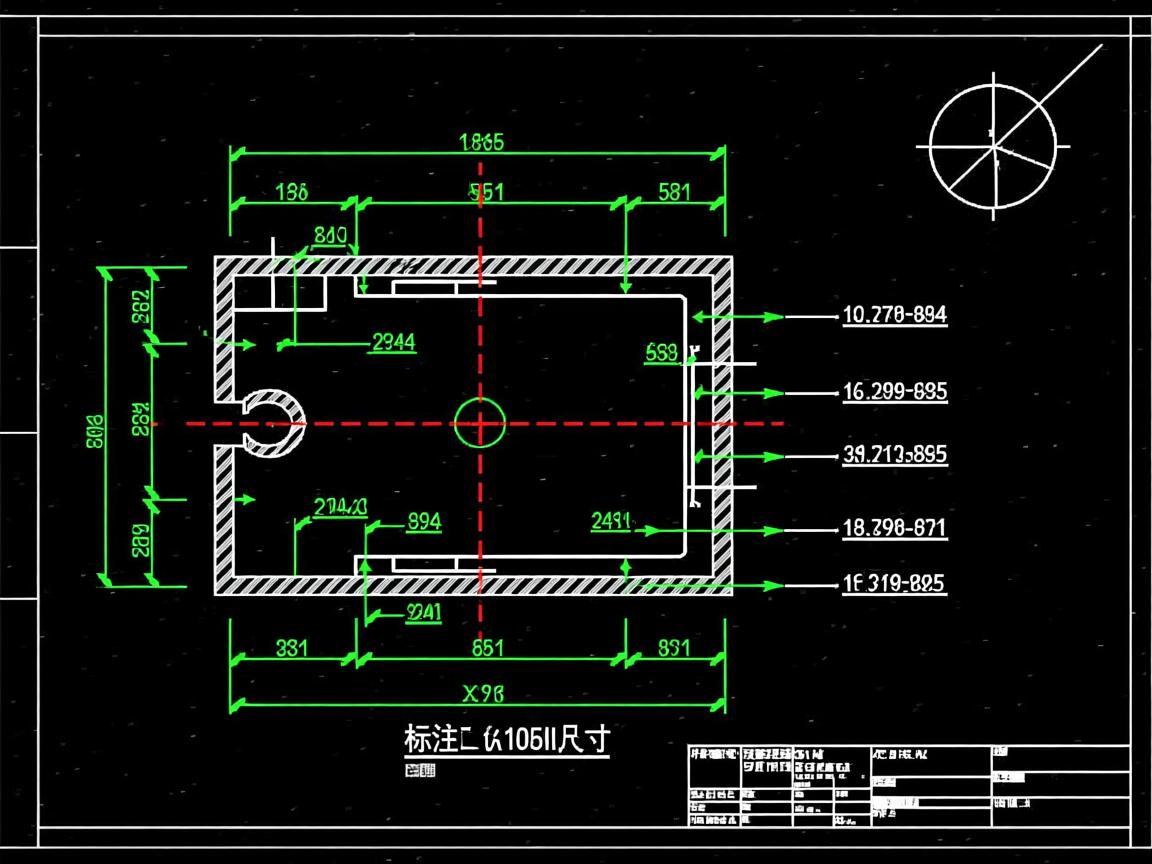

  1. 连续标注 (DIMCONTINUE – DCO)

    CAD如何标注尺寸详细步骤 第1张

    • 功能： 从上一个线性或角度标注的第二条尺寸界线处继续创建一系列首尾相连的连续标注。
    • 操作：
      • 首先创建一个基准线性/角度标注 (如 DLI/DAL/DAN)。
      • 命令行输入 DCO 或点击【注释】选项卡 ->【标注】面板 ->【连续】。
      • AutoCAD 会自动以上一个标注的第二条尺寸界线作为新标注的第一条尺寸界线原点。
      • 依次指定后续要标注的点（第二条尺寸界线原点）。
      • 按 Enter 键两次结束命令。

  2. 基线标注 (DIMBASELINE – DBA)

    • 功能： 从同一个基线（第一条尺寸界线）出发,创建一系列平行且间距相等的标注。
    • 操作：
      • 首先创建一个基准线性/角度标注 (如 DLI/DAL/DAN)。
      • 命令行输入 DBA 或点击【注释】选项卡 ->【标注】面板 ->【基线】。
      • AutoCAD 会自动以上一个标注的第一条尺寸界线作为新标注的共用基线。
      • 依次指定后续要标注的点（第二条尺寸界线原点）。
      • 按 Enter 键两次结束命令。

特殊对象与高级标注

  1. 弧长标注 (DIMARC – DAR)

    • 功能： 标注圆弧的长度。
    • 操作：
      • 命令行输入 DAR 或点击【注释】选项卡 ->【标注】面板 ->【弧长】。
      • 选择要标注的圆弧。
      • 移动光标确定尺寸线位置（可设置是否显示弧长符号）。
      • 单击放置尺寸（自动添加弧长符号“⌒”）。

  2. 折弯标注 (DIMJOGGED – DJO)

    • 功能： 当圆弧或圆的中心无法在实际位置显示时（如过大），用于标注半径并指定一个替代中心点位置（折弯点）。
    • 操作：
      • 命令行输入 DJO 或点击【注释】选项卡 ->【标注】面板 ->【折弯】。
      • 选择要标注的圆弧或圆。
      • 指定折弯位置的替代中心点（通常在图面空白处单击）。
      • 指定尺寸线位置。
      • 指定折弯位置（确定折弯线转折点）。

  3. 快速标注 (QDIM)

    • 功能： 一次性快速标注多个对象（如连续、基线、并列、坐标等）或选定的点集（如几何图形端点）。
    • 操作：
      • 命令行输入 QDIM。
      • 选择要标注的多个图形对象（如直线、圆、圆弧）或按 Enter 键后指定多个点。
      • 按 Enter 键结束选择。
      • 命令行提示选项：连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)，选择需要的标注类型（如输入 C 进行连续标注）。
      • 移动光标确定尺寸线位置。
      • 单击放置尺寸。

  4. 坐标标注 (DIMORDINATE – DOR)

    • 功能： 标注某点相对于当前坐标系原点的 X 或 Y 坐标值。
    • 操作：
      • 命令行输入 DOR 或点击【注释】选项卡 ->【标注】面板 ->【坐标】。
      • 指定要标注坐标值的点。
      • 移动光标：向上/向下移动主要标注 Y 坐标，向左/向右移动主要标注 X 坐标。
      • 单击放置坐标标注（自动添加 X/Y 前缀，取决于引线方向）。

  5. 圆心标记 (DIMCENTER – DCE)

    • 功能： 在圆或圆弧的圆心处创建十字标记或中心线。
    • 操作：
      • 命令行输入 DCE 或点击【注释】选项卡 ->【标注】面板 ->【圆心标记】。
      • 选择圆或圆弧。
      • （标记样式和大小在标注样式中设置）。

标注样式与修改 (关键步骤)

  • 标注样式管理器 (DIMSTYLE – D)

    • 核心重要性： 统一控制所有标注的外观（文字字体/大小/位置、箭头样式/大小、尺寸线/尺寸界线样式、公差、单位格式/精度等）。
    • 操作：
      • 命令行输入 D 或点击【注释】选项卡 ->【标注】面板右下角箭头 -> 打开【标注样式管理器】。
      • 可以修改现有样式 (修改...) 或创建新样式 (新建...)，强烈建议为不同图纸类型（如机械、建筑）或比例创建专用样式。
      • 在【修改标注样式】对话框中详细设置各个选项卡（线、符号和箭头、文字、调整、主单位、换算单位、公差）。

  • 修改现有标注

    • 特性面板 (PROPERTIES – Ctrl+1): 选择标注对象后打开特性面板，可修改其所有属性（文字内容、图层、颜色、线型、样式替代等）。
    • 标注编辑命令:
      • DIMEDIT (DED): 编辑标注文字（新建(N) 修改内容、旋转(R) 旋转文字、倾斜(O) 使尺寸界线倾斜）。
      • DIMTEDIT (DIMTED): 专门移动和旋转标注文字。
      • 夹点编辑: 直接选中标注对象，利用显示的蓝色夹点拖动可以：
        • 拖动尺寸线位置夹点：移动尺寸线。
        • 拖动尺寸界线原点夹点：改变标注测量的起点/终点。
        • 拖动文字夹点：移动文字位置（可设置是否随尺寸线移动）。

行业应用 & 专业技巧

  • 机械制图：
    • 大量使用 DIMDIAMETER (Ø)、DIMRADIUS (R)，注意沉孔、锪平等特殊符号。
    • QDIM 快速标注孔间距或轴段长度。
    • 利用 DIMBASELINE 标注阶梯轴直径。
    • 公差标注是核心，在标注样式 (公差 选项卡) 或特性面板中设置。
    • 严格遵守尺寸链、基准、形位公差等标准 (GB/T 4458.4, GB/T 1182)。
  • 建筑制图：
    • 主要使用 DIMLINEAR、DIMALIGNED、DIMCONTINUE。
    • 标注样式设置：建筑标记 (Architectural tick 或 小点 代替箭头)，单位常为 mm 或 米 (需调整比例因子),文字高度需匹配出图比例。
    • QDIM 快速标注外墙门窗洞口位置。
    • 标注总尺寸、轴线尺寸、细部尺寸的层级关系清晰。
  • 通用技巧：
    1. 专用图层： 为所有标注创建独立图层 (如 DIM),方便控制开关和打印。
    2. 捕捉精准： 务必开启对象捕捉 (F3) 和对象追踪 (F11),确保标注原点精确。
    3. 关联标注： 默认状态下，标注与几何对象关联，修改图形后，使用 DIMREASSOCIATE 或 DIMREGEN 更新关联标注尺寸。
    4. 样式覆盖： 对个别特殊标注，可在特性面板中修改其属性 (如文字前缀/后缀、公差),覆盖标注样式。
    5. 调整文字位置： 当尺寸线间空间不足时，使用 DIMTEDIT 或夹点将文字移出，在标注样式 调整 选项卡中可设置自动放置规则。

注意事项与常见问题

  • 标注不显示/看不到？
    • 图层检查： 标注图层是否被关闭 (Off) 或冻结 (Freeze)？
    • 样式检查： 当前使用的标注样式是否设置了极小的文字高度/箭头大小？
    • 比例检查： 标注样式的 调整 选项卡 -> 标注特征比例 -> 使用全局比例 是否设置过小？模型空间标注在布局视口中显示极小？需调整视口注释比例或使用注释性标注。
  • 标注数值错误？
    • 单位设置： 标注样式 主单位 选项卡 -> 单位格式 和 精度 是否正确？比例因子 是否被错误修改？模型单位是否是 毫米 (建筑1:1绘图推荐)？
    • 捕捉错误： 是否标注到了错误的点上？检查对象捕捉设置。
    • 关联性丢失： 图形修改后标注未更新？检查标注是否为关联状态 (PROPERTIES 面板 -> 关联性)，使用 DIMREGEN 或 DIMREASSOCIATE。
  • 标注文字被遮挡？
    • 手动移动： 使用 DIMTEDIT 或文字夹点移动文字位置。
    • 自动调整： 在标注样式 调整 选项卡中勾选 若不能放在尺寸界线内，则将其置于尺寸界线上方 或 文字始终保持在尺寸界线之间 等选项。
    • 调整尺寸线间距： 使用 DIMSPACE 命令调整平行线性标注之间的间距。
  • 标注箭头不显示或样式不对？
    • 检查标注样式 符号和箭头 选项卡中的 箭头 设置（大小和样式）。

& 精进

熟练掌握 DIMLINEAR、DIMALIGNED、DIMRADIUS、DIMDIAMETER 等基础命令是起点，高效利用 DIMCONTINUE、DIMBASELINE、QDIM 能大幅提升效率。核心精髓在于 DIMSTYLE (标注样式管理器)，通过它统一规范图纸标注的外观,这是制作专业图纸的关键。

立即实践： 打开 CAD，尝试用不同命令标注一个简单图形，打开标注样式管理器 (D)，探索各个设置项的影响，清晰、准确、符合行业规范的尺寸标注是工程语言的基石！
基于 AutoCAD 官方文档及行业通用实践整理，旨在提供准确的操作指导，具体命令细节或界面选项可能因 AutoCAD 版本（如 2025, 2025, 2022 等）略有差异，请以您使用的软件版本为准，核心概念与操作方法保持通用。*
