eve ng链接物理机

ve ng 可通过配置网络连接参数等方式来链接物理机，需确保 物理机网络设置正确、相关服务开启，且 Eve ng 的配置与物理机网络环境相匹配，以实现

当今的网络技术学习与研究中,EVE NG作为一款强大的网络仿真工具，能够模拟出各种复杂的网络环境，而将EVE NG与物理机进行链接，更是可以构建出更为真实且贴近实际应用场景的网络架构，为网络技术的深入学习与实践提供了有力支持，以下将详细介绍EVE NG链接物理机的相关内容：

前期准备

  1. 软件安装：确保已在物理机上安装了VMware Workstation或其他虚拟化软件，并在其中成功安装了EVE NG虚拟机，要保证物理机和EVE NG虚拟机的网络配置正确，能够正常通信。

  2. 网络规划：明确物理机和EVE NG中虚拟网络的IP地址段规划，避免IP地址冲突，可以分别为物理机和EVE NG中的不同网络分配不同的子网，如物理机使用192.168.1.0/24网段，EVE NG中的管理网络使用192.168.2.0/24网段，业务网络使用10.10.10.0/24网段等。

具体操作步骤

  1. 为EVE NG添加网卡

    eve ng链接物理机 第1张

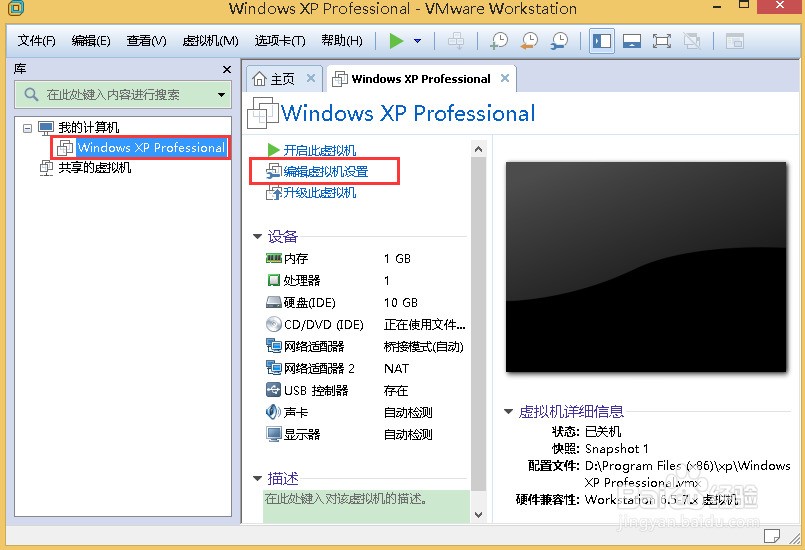

    • 打开VMware Workstation，右键点击EVE NG虚拟机，选择“设置”。
    • 在“网络适配器”选项中，点击“添加”按钮，添加新的网络适配器，根据需要选择合适的网络连接类型，如桥接模式（可直接与物理机所在网络桥接）、仅主机模式（仅与物理机通信）或NAT模式（通过物理机访问外部网络），如果需要与物理机进行直接通信且在同一局域网内，通常选择桥接模式；若仅需与物理机交互且不需要访问外部网络，可选择仅主机模式。
    • 配置完成后,点击“确定”保存设置，EVE NG虚拟机会识别新添加的网卡，一般会显示为eth1、eth2等（具体名称可能因系统和配置而异）。

  2. 配置EVE NG网络

    • 进入EVE NG虚拟机的命令行界面，使用文本编辑器（如vi或nano）打开网络配置文件/etc/network/interfaces。
    • 找到对应新添加网卡的配置部分,一般以iface eth1 inet manual（假设新添加的网卡为eth1）开头，在该部分下，可进行如下配置：
      • 如果希望该网卡通过DHCP自动获取IP地址,可添加iface pnet1 inet dhcp（pnet1是与eth1对应的桥接接口），并注释掉原有的手动配置部分。
      • 若需为该网卡设置静态IP地址,可配置如下：
        iface pnet1 inet static
address <静态IP地址>
netmask <子网掩码>
gateway <网关地址>
dns-domain <DNS域名>
dns-nameservers <DNS服务器地址>
      • 确保bridge_ports eth1和bridge_stp off等桥接相关配置存在且正确，以保证网卡的正确桥接功能。
    • 保存并关闭配置文件后,执行命令/etc/init.d/networking restart重启网络服务，使配置生效。

  3. 在EVE NG中创建网络节点

    • 登录EVE NG的Web管理界面，创建一个新的实验拓扑。
    • 在拓扑中,点击“Add Node”按钮，选择“Network”节点，然后根据需要选择网络类型，如Cloud（用于创建桥接网络）。
    • 为创建的网络节点命名,并设置相关参数，如IP地址范围、网关等，这些参数应与前面在EVE NG虚拟机中配置的网卡和物理机的网络设置相匹配。
    • 将需要与物理机通信的虚拟设备（如路由器、交换机、服务器等）连接到创建的网络节点上。

  4. 配置物理机网络

    • 确保物理机的网卡配置正确,IP地址与EVE NG中配置的相应网络处于同一网段或能够相互通信，如果EVE NG中配置的与物理机通信的网络为192.168.1.0/24网段，物理机的IP地址应设置为该网段内的可用地址，如192.168.1.100，子网掩码为255.255.255.0，网关根据实际网络环境设置。
    • 如果物理机连接的是交换机或路由器等网络设备,还需确保这些设备的端口已正确开启并允许通信。

  5. 测试连接

    • 在EVE NG中启动相关的虚拟设备，为其配置与物理机通信所需的IP地址和路由信息。

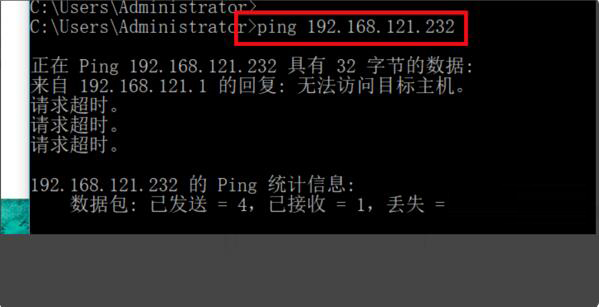

    • 在物理机上打开命令行终端,使用ping命令测试与EVE NG中虚拟设备的连通性，如果EVE NG中某台虚拟服务器的IP地址为192.168.1.10，可在物理机的命令行中输入ping 192.168.1.10，若能够收到回复，则表示连接成功。
    • 同样,在EVE NG的虚拟设备上也可使用ping命令测试与物理机的连通性，以确保双向通信正常。

常见问题及解决方法

问题 解决方法
EVE NG虚拟机无法识别新添加的网卡 检查VMware Workstation的网卡添加是否正确，确保已选择正确的网络连接类型并保存设置，若仍无法识别，可尝试重启EVE NG虚拟机或检查虚拟机的硬件兼容性设置。
物理机与EVE NG中的虚拟设备无法通信 检查双方的IP地址配置是否正确，是否处于同一网段或能够相互通信，确认防火墙设置是否阻止了通信，可暂时关闭防火墙进行测试，检查EVE NG中的网络节点配置和虚拟设备的网络设置是否正确。
网络连接不稳定或出现丢包现象 检查网络线路是否连接良好，尤其是物理机与交换机、路由器等网络设备之间的连接，查看网络设备的配置是否正确，是否存在广播风暴等问题，在EVE NG中，可检查虚拟设备的资源分配情况，如CPU、内存等是否充足，避免因资源不足导致网络性能下降。

FAQs

  1. Q：EVE NG链接物理机时，如何选择最适合的网络连接模式？

    A：如果需要EVE NG中的虚拟设备与物理机以及同一局域网内的其他设备直接通信，且对外部网络访问没有特殊要求，可选择桥接模式，这种模式下，EVE NG虚拟机就像局域网中的一台普通设备，能与其他设备平等通信，网络性能较好，如果仅需EVE NG与物理机进行通信，且不需要访问外部网络，可选择仅主机模式，这样可以实现两者之间的简单互联，同时保证了一定的安全性，而如果需要在EVE NG中模拟的设备能够访问外部网络，同时又不想影响物理机的网络，可选择NAT模式，此时EVE NG中的设备通过物理机的网络地址转换功能访问外部网络。

  2. Q：在EVE NG中配置静态IP地址时，如何确定合适的IP地址和网关？

    A：确定IP地址时，要根据网络规划和所在的网段来选择，首先确保所选IP地址与物理机以及其他相关设备的IP地址不冲突，且在同一逻辑网络中，如果物理机所在的网段是192.168.1.0/24，那么EVE NG中对应的网卡IP地址可以选择该网段内的可用地址，如192.168.1.x（x为2 254之间的数字，且未被其他设备占用），对于网关地址，如果是在一个简单的局域网环境中，且不需要通过其他路由器进行转发，可以将网关设置为物理机的IP地址（当物理机充当网关角色时）或者设置为该网段的默认网关地址（如果有的话），如果网络中存在多个子网或需要通过路由器进行通信，则需要根据实际情况设置正确的网关地址，以便虚拟设备能够与其他网络
